Техническое описание Интерком ТЕС-4590

Техническое описание модуля двухсторонней связи Интерком ТЕС-4590

Интерком ТЕС-4590 (далее - Интерком) предназначен для организации связи двух сало-

нов автомобилей, оборудованных межсалонной перегородкой.

Система позволяет реализовать режим громкой связи: в пассажирском и водительском

салонах устанавливается микрофон, динамик и кнопка вызова.

Микрофоны выполнены для скрытой установки и входят в комплект поставки. Дина-

мики и кнопки вызова в комплект поставки не входят - подбираются отдельно согласно

стилю и дизайну салона автомобиля.

Допускается использовать любые широкополосные динамики сопротивлением 4 - 8 Ом,

и нефиксируемые кнопки, в том числе и с подсветкой.

Описание выводов разъемов системы представлено в таблицах 1 и 2, а также на рисунках

2 и 3.

Алгоритм работы

• При нажатии кнопки идет вызов во второй салон, при нажатии кнопки во втором салоне

идет связь между двумя салонами.

• Если нет ответа от второго салона через 10 гудков, то звонок завершается.

• При первом нажатии на кнопку осуществляется вызов/связь, при втором нажатии на

кнопку происходит завершение связи.

• Автоматическое завершение двухсторонней связи между салонами осуществляется че-

рез 10 минут.

Подключение

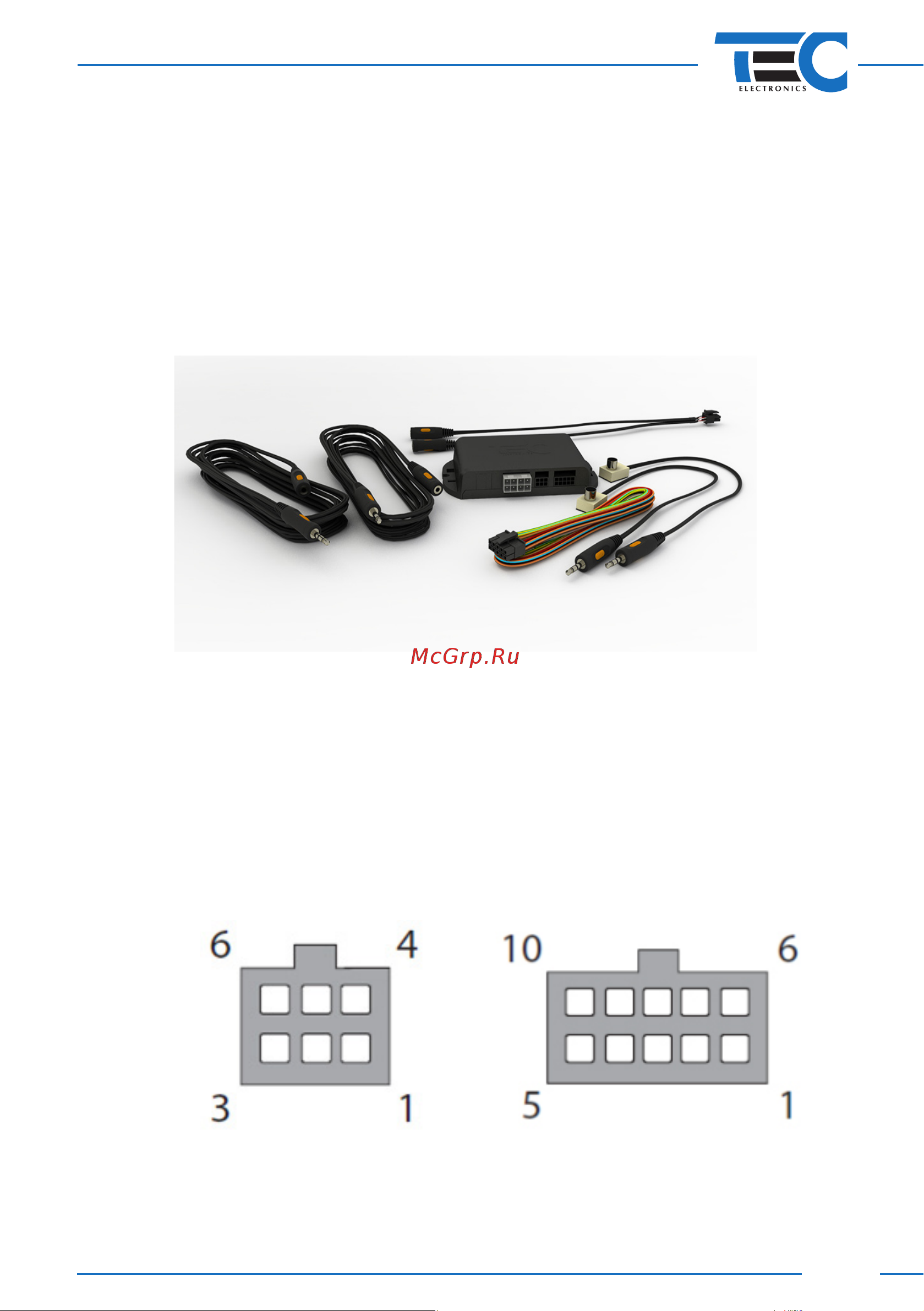

Рис. 1 Общий вид системы Интерком TEC-4590

Рис. 2 Нумерация контактов в 6-ти

контактном разъеме модуля,

вид со стороны проводов.

Рис. 3 Нумерация контактов в 10-ти

контактном разъеме модуля,

вид со стороны проводов
