Техническое описание модулей VR1-2, VR1-4

Примеры применения модулей VR1-2, VR1-4

1. Для разветвления видеосигнала

Для обеспечения корректного подключения (без разрыва заводского видеокабеля)

на автомобили, оборудованные заводским ТВ-тюнером (см. рисунок 3), рекомендуется

воспользоваться специализированными переходниками производства «ТЭК электроникс».

На автомобилях Audi A6, Audi A8, Audi Q7, Porsche Cayenne, Mercedes-Benz в кузове 164,

251, 211, 219 и некоторых других, при наличии на заводском ТВ-тюнере композитного виде-

овыхода в виде коаксиального разъема, потребуются изделия TEC-1200 и TEC-1201.

На автомобилях BMW-5, 6, 7 серии (в кузовах Е-60, 61, 63, 64, 65, 66), оснащенных за-

водским ТВ-тюнером, потребуются изделия: TEC-1211-Y, TEC-1215-Y, TEC-0500 и TEC-0501.

Подключение производится у ТВ-тюнера в его комбинированном разъеме синего цвета

к контактам №4 (видеосигнал) и №13 (сигнальная масса).

Для автомобилей других марок в ассортименте продукции «ТЭК электроникс» специа-

лизированных переходников нет, поэтому подключение производится непосредственно

к проводам.

2. Для обеспечения качественной передачи видеосигнала

При значительном удалении друг от друга видеоисточника и монитора по оплетке со-

единительного видеокабеля протекают «сквозные» токи, которые могут достигать зна-

чительной величины. При этом ухудшается качество передаваемого видеосигнала и, как

следствие, качество изображения.

Для устранения данного явления рекомендуется использовать VR1-2 (VR1-4). Это обу-

словлено наличием в нем вычитающего усилителя по входу видеосигнала и отвязкой сиг-

нальной «массы» резистором 1 кОм.

При подключении (см. рисунок 4) необходимо расположить VR1-2 (VR1-4) в непосред-

ственной близости от монитора (для уменьшения длины соединительного видеокабеля),

а черный провод питания VR1-2 (VR1-4) подключить к отрицательному проводу питания

монитора в месте его вывода из корпуса.

В таблице 2 приведены технические данные и условия эксплуатации для модулей VR1-2,

VR1-4. В таблице 3 приведена комплектность данных модулей.

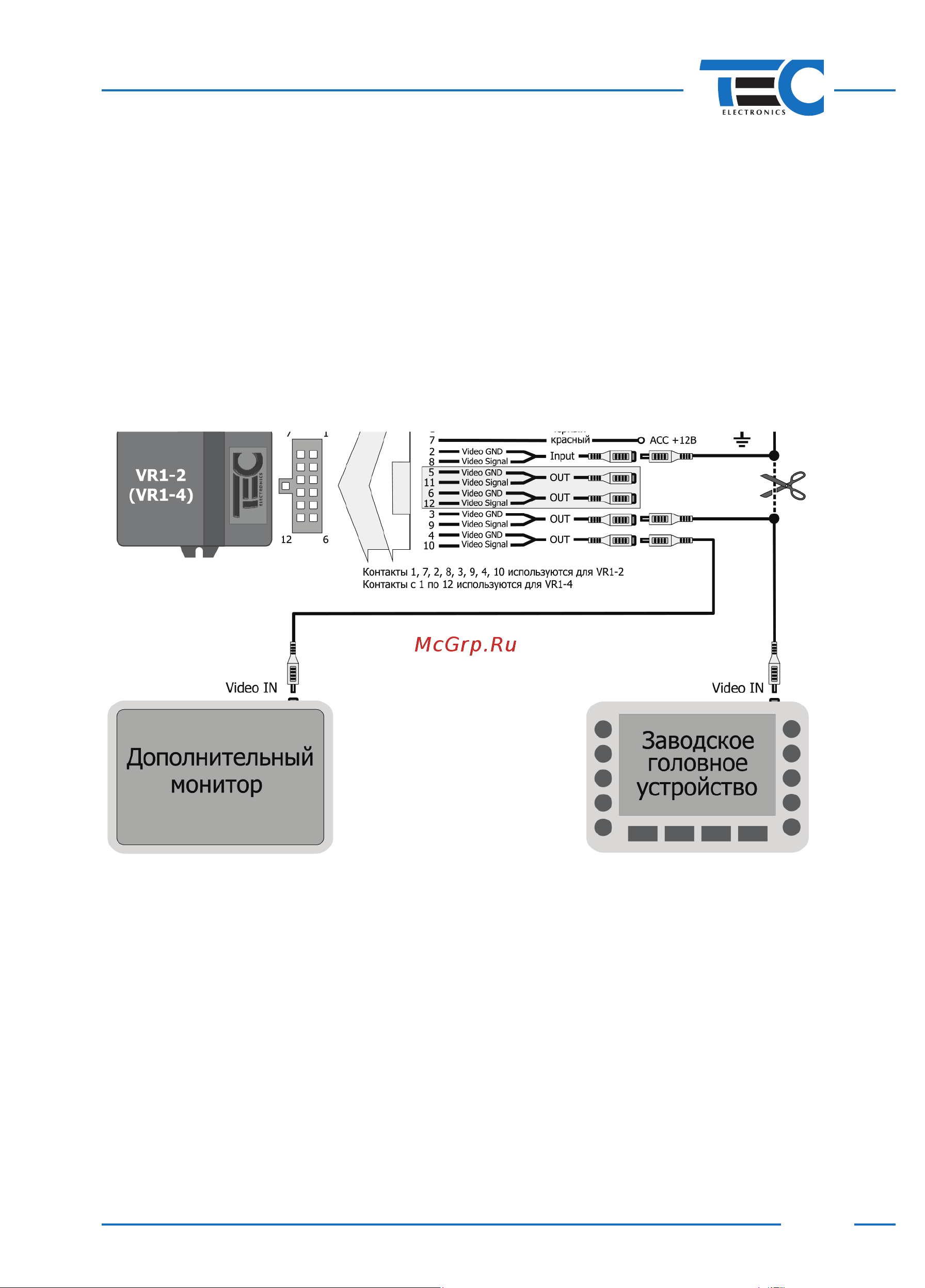

Рис. 3 Схема подключения модулей VR1-2, VR1-4 для разветвления видеосигнала
