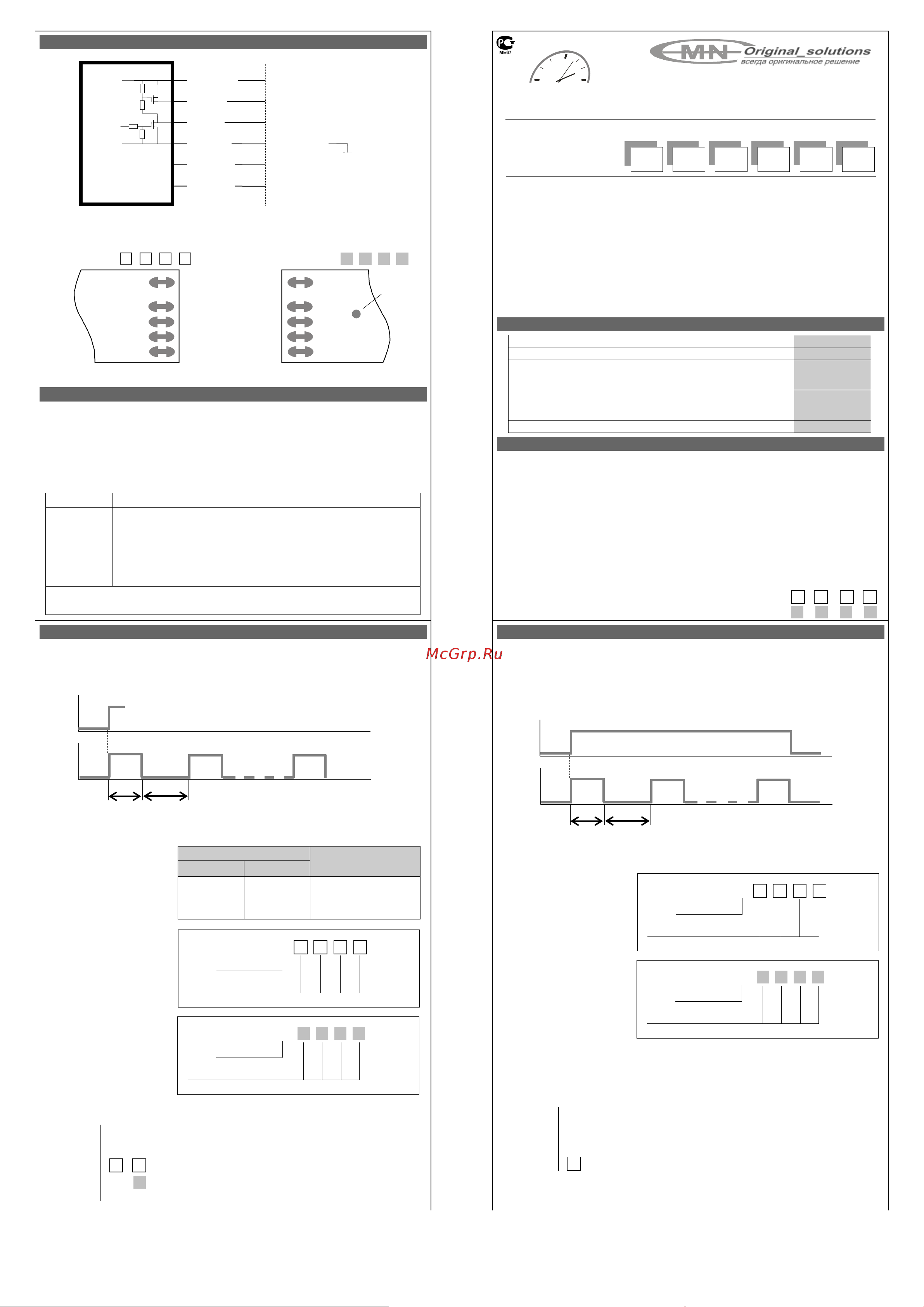

Схема подключения
Для включения множителей необходимо удалить соответствующие им перемычки.
Гарантийные обязательства
Мы предоставляем Вам гарантию продолжительностью 3 года с момента
приобретения таймера при соблюдении условий эксплуатации.
Данный продукт произведен с максимальной тщательностью в соответствии с
международными стандартами качества и подвергается обязательному тестированию.
Если, тем не менее, у Вас возникли проблемы, обращайтесь по месту установки или
продажи.
Функциональный ряд таймеров от фирмы Meguna
®
Company
model No.
Назначение
Т6.0 Т6.1
формирователь выходного импульса с требуемыми временными параметрами
Т6.2
формирователь 2, 3 или 4-х выходных импульсов с заданными длительностью и
паузой между импульсами;
управляемый генератор импульсов
Т6.3 Reset
формирователь выходного импульса с требуемыми временными параметрами с
функцией сброса выполнения программы
Примечание: любой временной параметр, задаваемый перемычками, может лежать в
интервале от 0,1 секунды до 120 часов в зависимости от базового времени таймера То
Пример
Технические характеристики
Напряжение питания
7 – 20 V
Ток потребления
2,5 mA
Ток выхода (+)
при длительности выходного сигнала менее 3 секунд
при длительности выходного сигнала от 3 до 30-ти секунд
при длительности выходного сигнала более 30 секунд
5 А
3,5 А
2,8 А
Ток выхода (–)
при длительности выходного сигнала менее 3 секунд
при длительности выходного сигнала от 3 до 30-ти секунд
при длительности выходного сигнала более 30 секунд
6 А
4,5 А
3,5 А
Рабочие температуры
- 40
0
…+ 105
0
С
Общие сведения
Таймер Т6.2 представляет собой многофункциональное устройство,
позволяющее:
− сформировать необходимое количество импульсов на выходе с
заданными длительностью и паузой между импульсами;
− получить управляемый генератор импульсов.
Количество сформированных импульсов (2, 3 или 4) и работа таймера
в режиме генератора определяется состоянием перемычек А и В.
Необходимые временные интервалы длительности и паузы между
импульсами задаются перемычками 2, 3, 4 и 5, представляющих собой
множители базового времени То.
Множители со стороны перемычки А обозначены как ×2 ×3 ×4 ×5
Множители со стороны перемычки В обозначены как ×2 ×3 ×4 ×5
Формирователь импульсов
Таймер Т6.2 позволяет сформировать по переднему фронту входного
сигнала 2, 3 или 4 импульса с необходимыми длительностью и паузой
между импульсами.
Количество импульсов на выходе устройства, их временные параметры
определяются состоянием перемычек А, В и множителей ×2, ×3, ×4, ×5:
Состояние перемычек
Количество импульсов
на выходе
А
В
замкнута
замкнута
2
разомкнута
замкнута
3
замкнут
разомкнута
4
Для включения множителей необходимо удалить соответствующие им перемычки.
Пример
Пусть имеется таймер с То = 1 сек. Для формирования на выходе 2-х
импульсов с длительностью 6 секунд и паузой между ними 3 секунды
необходимо разорвать следующие перемычки:
×2 ×3 − Ти = 1сек × 2 × 3 = 6 секунд
×3 − Тп = 1сек × 3 = 3 секунды
Перемычки А и В согласно таблице удалять не надо.
Управляемый генератор импульсов
Для получения генератора необходимо разорвать перемычки А и В.
Управление генератором осуществляется подачей на вход(+) или
вход(−) напряжения соответственно положительной или отрицательной
полярности:
Временные параметры выходного сигнала определяются состоянием
перемычек, соответствующих множителям ×2, ×3, ×4, ×5:
Для включения множителей необходимо удалить соответствующие им перемычки.
Пример
Пусть имеется таймер с То = 1 сек. Для получения управляемого
генератора с длительностью выходных импульсов 5 секунд и паузой
между ними 1 секунда необходимо удалить следующие перемычки:
А и В − включается функция управляемый генератор
×5 − Ти = 1сек × 5 = 5 секунд
Таймер
5 4 3 2 А
Перемычка А и соответствующие
ей множители ×2 ×3 ×4 ×5
Перемычка В и соответствующие
ей множители ×2 ×3 ×4 ×5
Расположение перемычек:
В 2 3 4 5
LED индикатор
красный
серый
синий
черный
желтый
зеленый
+ 12 V DC
корпус
выход (+)
выход (–)
вход (+)
вход (–)
Meguna
®
Company
Таймер T6.2 Meguna
®
Company
Базовое время То
Digital Service System model No. meguna@mail.ru www.meguna.ru
0,1
секунды
1
секунда
10
секунд
1
минута
10
минут
60
минут
Уникальная функциональная насыщенность устройства.
Цифровая точность задаваемых временных интервалов.
Широкий выбор базового времени *.
Высокая надежность элементной базы на основе микроконтроллера
фирмы MicroCHIP
®
и прогрессивная технология производства.
Гарантийный срок – 3 года с момента приобретения устройства.
* только под заказ.
™
t
Uвх
Uвых
Ти
Количество импульсов
на выходе таймера
t
Тп
Длительность
выходного импульса
Длительность паузы
между импульсами
Ти = То ×2 ×3 ×4 ×5
Базовое время
Тп = То
×2 ×3 ×4
×5
Базовое время
Множители, устанавливаемые
перемычками со стороны А
Тп = То ×2 ×3 ×4 ×5
Базовое время
Множители, устанавливаемые
перемычками со стороны В
t
Uвх
Uвых
Ти
t
Тп
Длительность
выходного импульса
Длительность паузы
между импульсами
Ти = То ×2 ×3 ×4 ×5
Базовое время
Множители, устанавливаемые
перемычками со стороны А
Тп = То ×2 ×3 ×4 ×5
Базовое время
Множители, устанавливаемые
перемычками со стороны В
