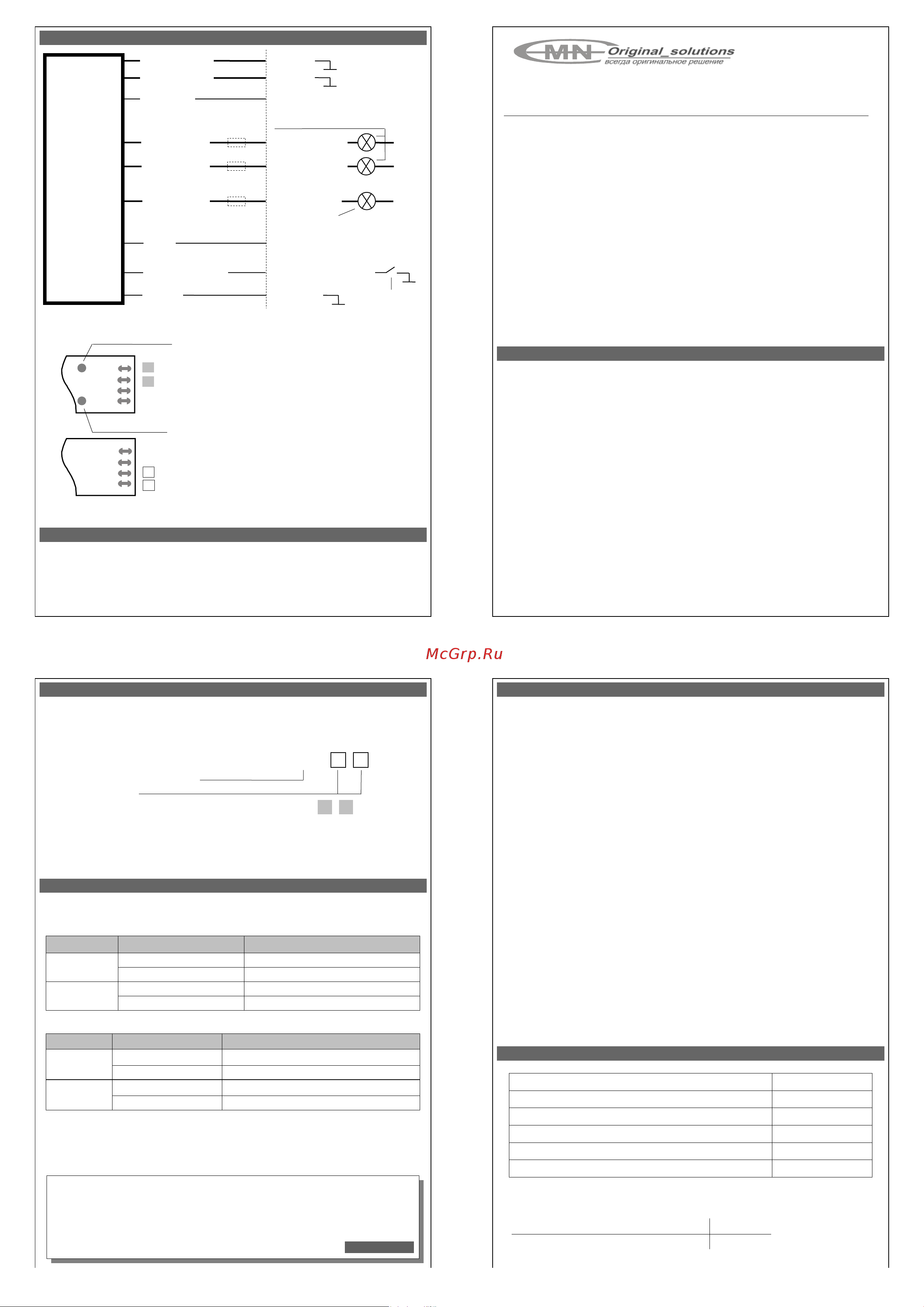

Схема подключения таймера
Гарантийные обязательства
Мы предоставляем Вам гарантию продолжительностью 3 года с момента
приобретения таймера при соблюдении условий эксплуатации.
Данный продукт произведен с максимальной тщательностью в соответствии с
международными стандартами качества и подвергается обязательному тестированию.
Если, тем не менее, у Вас возникли проблемы, обращайтесь по месту установки или
продажи.
Таймер управления светом автомобиля
Model No. Т 7.3 Meguna
®
Company
Назначение
Таймер Т7.3 – электронное устройство, обеспечивающее
автоматическое включение ближнего света фар (БСФ) и габаритных огней
(ГО) автомобиля через определенное время после включения зажигания и
выключение света фар и габаритных огней после выключения зажигания
без каких либо действий со стороны водителя.
Т7.3 используется независимо от штатного выключателя ближнего
света фар автомобиля.
Отличительные черты таймера:
возможность использования функции ШИМ (плавное нарастание
напряжения на лампах ближнего света и габаритных огней в течение нескольких
секунд);
управление светом в зависимости от положения ручного тормоза
(возможность автоматического уменьшения напряжения на лампах ближнего
света фар (вплоть до их полного выключения) и габаритных огней в случае, если
машина стоит на ручном тормозе).
Эти особенности, а также наличие обеспечиваемой Т7.3 задержки
включения света фар и габаритных огней, снижающей нагрузку на
аккумулятор при запуске двигателя, позволяют значительно увеличить
ресурс электрооборудования Вашего автомобиля.
Определение задержки включения БСФ и ГО
Для снижения нагрузки на аккумулятор при запуске двигателя таймер
обеспечивает задержку включения БСФ и ГО после включения зажигания.
Длительность задержки устанавливается перемычками на плате Т7.3
и определяется по формуле:
длительность задержки для БСФ: Т
зад БСФ
= Т
0 БСФ
×2 ×3
длительность задержки для ГО: Т
зад ГО
= Т
0 ГО
×2 ×3
Базовая длительность Т
0
задается при программировании (ее величину смотрите в технических
характеристиках Т7.3).
Перемычки, соответствующие множителям ×2 и ×3, для БСФ расположены со стороны перемычек А и В,
для ГО − со стороны перемычек С и D (см. Расположение перемычек).
Для включения множителя необходимо удалить соответствующую перемычку.
Дополнительные функции Т7.3
Плавное включение ламп ближнего света фар (БСФ) и габаритных огней (ГО)
Тип включения ламп ближнего света фар и габаритных огней задается
перемычками А и С соответственно.
Перемычка
Состояние перемычки
А
замкнута
разомкнута
С
замкнута
разомкнута
Управление светом в зависимости от положения ручного тормоза
Перемычка
Состояние перемычки
Мощность света в положении «на ручнике»
B
замкнта
БСФ горит в ½ мощности
разомкнута
БСФ выключен
D
замкнута
ГО горят в ¾ мощности
разомкнута
ГО включены на полную мощность
Примечание
После снятия автомобиля с ручного тормоза лампы БСФ загораются на полную мощность без
задержки согласно перемычке А.
После снятия автомобиля с ручного тормоза лампы ГО, если они горели в ¾ мощности (перемычка
D замкнута), загораются на полную мощность без задержки согласно перемычке С.
Установка и подключение Т7.3
Таймер Т7.3 может устанавливаться в любом подходящем месте,
исключающем попадание влаги, воздействие высоких температур и т.д.
Т7.3 подключается следующим образом:
Черный (2 провода сечением 0,75 мм
2
) − корпус (−)
Оранжевый – зажигание (+)
Подсоединяется к проводу от замка зажигания, на котором имеется +12V при ключе зажигания в
положении "ВКЛ", и напряжение 0V при ключе зажигания в положении "ВЫКЛ".
Зеленый (2 провода сечением 0,75 мм
2
) − выход (−) БСФ
Подключаются соответственно к левой и правой лампам ближнего света фар (максимальная
мощность каждой лампы не должна превышать 55 Вт).
Серый (сечение 0,75 мм
2
) – выход (−) к лампам габаритных огней
Суммарная мощность ламп габаритных огней должна быть не более 55 Вт.
При подключении серого и зеленых проводов к лампам ГО и БСФ в обход штатных
предохранителей автомобиля необходимо дополнительно подключить предохранители,
показанные на схеме пунктирной линией.
Синий – вход управления (−) от дальнего света
Подключается к проводу, на котором появляется 0V при включении дальнего света фар. В этом
случае при включении дальнего света фар ближний свет фар будет автоматически выключаться.
Коричневый / черный − вход управления (−) от ручного тормоза
Подключается к концевому выключателю ручного тормоза согласно схеме подключения Т7.3.
Черный − корпус (−)
Технические характеристики Т7.3
Напряжение питания
7 − 20 V
Ток потребления при выключенном зажигании
0 mА
Ток потребления при включенном зажигании
7 mА
Мощность каждой из ламп БСФ
не более 55 Вт
Суммарная мощность ламп ГО
не более 55 Вт
Рабочие температуры
- 40
0
…+ 85
0
С
Временные параметры таймера
Базовая длительность БСФ Т
0
БСФ
10 секунд
Базовая длительность ГО Т
0 ГО
2 секунды
Таймер
T7.3
Meguna
®
Company
выход (−) БСФ
черный (0,75 мм
2
)
черный (0,75 мм
2
)
выход (−) БСФ
выход (−) ГО
корпус
зажигание (+)
вход управления (−)
от дальнего света
корпус
корпус
левая и правая лампы
ближнего света фар (2х55 Вт)
лампы габаритных огней (max 55 Вт)
синий
коричневый / черный
оранжевый
черный
серый (0,75 мм
2
)
зеленый (0,75 мм
2
)
вход управления (−)
от ручного тормоза
зеленый (0,75 мм
2
)
F(15)
F(15)
F(15)
Расположение перемычек:
Для включения множителей или функции необходимо удалить соответствующие им перемычки.
LED-индикатор ГО
×3
×2
D
C
×2
×3
LED-индикатор БСФ
А
В
×2
×3
×2
×3
множители задержки
включения ГО
мощность ГО в положении автомобиля «на ручнике»
плавное / жесткое включение ГО
множители задержки
включения БСФ
мощность БСФ в положении автомобиля «на ручнике»
плавное / жесткое включение БСФ
концевик
ручного тормоза
+12V
+12V
+12V
D i g i t a l S e r v i c e S y s t e m
Уникальная функциональная насыщенность устройства.
Интуитивно понятный алгоритм управления светом.
Адаптация к любому автомобилю.
Увеличение ресурса электрооборудования автомобиля.
Высокая надежность элементной базы на основе микроконтроллера фирмы
MicroCHIP
®
и мощных выходных транзисторов MOSFET.
Прогрессивная SMD-технология производства.
Гарантийный срок – 3 года с момента приобретения устройства.
www.meguna.ru
meguna@mail.ru
™
множители, устанавливаемые перемычками
базовая длительность
Имеем таймер Т7.3 (Т
0 БСФ
= 10 сек., Т
0 ГО
= 2 сек.). Необходимо получить плавное включение БСФ
через 20 сек. и жесткое включение ГО через 2 сек. после включения зажигания. При постановке
автомобиля на ручной тормоз БСФ должен выключиться, а ГО уменьшить свою яркость.
Для получения Т7.3 с указанными настройками разрываем следующие перемычки:
2 со стороны А и В: Т
зад БСФ
= 10 × 2 = 20 секунд
С − жесткое включение ГО
В − БСФ выключится при постановке автомобиля на ручной тормоз.
Пример
