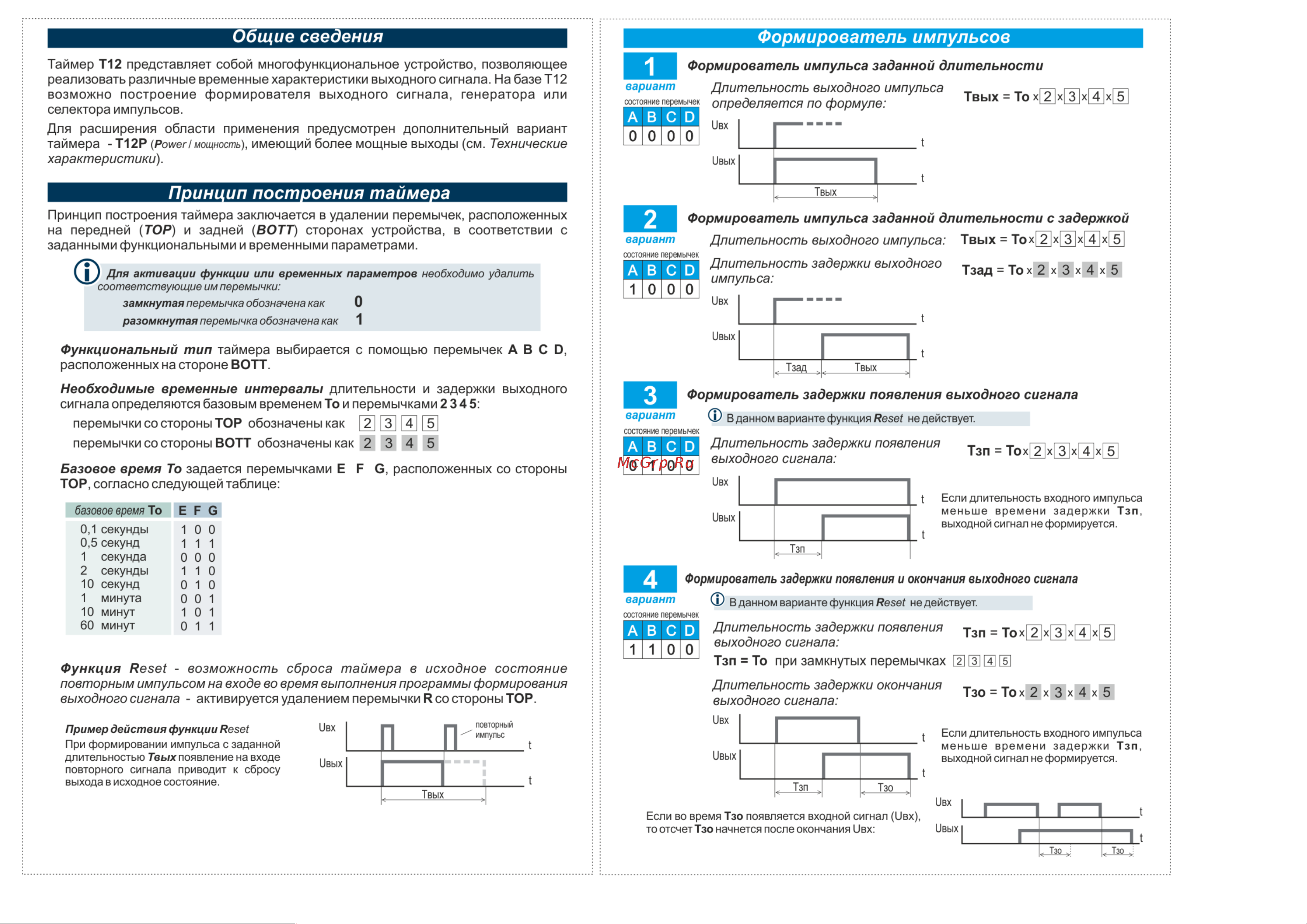

Общие сведения Таймер Т12 представляет собой многофункциональное устройство позволяющее реализовать различные временные характеристики выходного сигнала На базе Т12 возможно построение формирователя выходного сигнала генератора или селектора импульсов Для расширения области применения предусмотрен дополнительный вариант таймера Т12Р Power мощность имеющий более мощные выходы см Технические характеристики Формирователь импульсов Формирователь импульса заданной длительности вариант состояний перемычек Длительность выходного импульса _ т определяется по формуле АВСD Твых То хЛ UBX ОIОIОIО 11вых Принцип построения таймера Принцип построения таймера заключается в удалении перемычек расположенных на передней ТОР и задней ВОТТ сторонах устройства в соответствии с заданными функциональными и временными параметрами 2 Формирователь импульса заданной длительности с задержкой Длительность выходного импульса Твых Тох 2 х 3 х 4 х 5 вариант состояние перемычек Для активации функции или временных параметров необходимо удалить соответствующие им перемычки О замкнутая перемычка обозначена как разомкнутая перемычка обозначена как Длительность задержки выходного т Тох2хЗх4х5 н импульса АВСD 1 ЫФ UBX 1 11вых Функциональный тип таймера выбирается с помощью перемычек А В С D расположенных на стороне ВОТТ Необходимые временные интервалы длительности и задержки выходного сигнала определяются базовым временем То и перемычками 2 3 4 5 перемычки со стороны ТОР обозначены как 2 3 4 Гб перемычки со стороны ВОТТ обозначены как 2 3 4 5 Базовое время То задается перемычками Е F G расположенных со стороны ТОР согласно следующей таблице базовое время То 0 1 секунды 0 5 секунд 1 секунда 2 секунды 10 секунд 1 минута 10 минут 60 минут Тзад Твых Формирователь задержки появления выходного сигнала вариант В да ином варианте функция Reset не действует состояние перемычек Длительность задержки появления выходного сигнала АВСD о 1 о о Если длительность входного импульса меньше времени задержки Тзп выходной сигнал не формируется Е F G 1 1 0 1 0 0 1 0 0 1 0 1 1 0 0 1 0 1 0 0 0 1 1 1 Формирователь задержки появления и окончания выходного сигнала вариант Ф Вданном вариантефункция йеде не действует состояние перемычек АВСD 11 11 о о Функция Reset возможность сброса таймера в исходное состояние повторным импульсом на входе во время выполнения программы формирования выходного сигнала активируется удалением перемычки Reo стороны ТОР Длительность задержки появления зп _ выходного сигнала Тзп То при замкнутых перемычках ЕЖЕЛИ Длительность задержки окончания выходного сигнала Тзо Тох 2 х 3 х 4 х 5 UBX Пример действ ия функции Reset При формировании импульса с заданной длительностью Твыхпоявление на входе повторного сигнала приводит к сбросу выхода в исходное состояние 11вых Если длительность входного импульса меньше времени задержки Тзп выходной сигнал не формируется UBX Если во время Тзо появляется входной сигнал ивх то отсчетТзо начнется после окончания ивх
