Назначение и принцип действия
Автомобильный компаратор напряжения (MVC) служит для управления
включением дополнительных нагрузок в бортовой сети автомобиля при
достижении порогового напряжения (например, подключение
дополнительного аккумулятора аудио/видео комплекса).
В состав MVC входит 2 компаратора: «быстрого» реагирования (время
реакции составляет около 0,2 секунды) и «медленного» реагирования
(время реакции - 1,5 минуты).
При достижении порогового значения напряжения включения на выходе
«быстрого» реагирования (выход 1) низкий уровень появится через 0,2-0,3
секунды, и одновременно загорится красный LED-индикатор. На выходе
«медленного» реагирования (выход 2) низкий уровень появится через 80-
100 секунд, и включится зеленый LED-индикатор.
При уменьшении напряжения до напряжения выключения компаратора
(на 0,4 V меньше напряжения включения) выход 1 выключится через 0,2-
0,3 секунды, а выход 2 – через 15 секунд.
Гарантийные обязательства
Мы предоставляем Вам гарантию продолжительностью 3 года с момента
приобретения устройства при соблюдении условий эксплуатации.
Данный продукт произведен с максимальной тщательностью в
соответствии с международными стандартами качества и подвергается
обязательному тестированию. Если, тем не менее, у Вас возникли
проблемы, обращайтесь по месту установки или продажи компаратора.
Установка и подключение
Компаратор MVC может устанавливаться в любом подходящем месте,
исключающем попадание влаги, воздействие высоких температур и т.д.

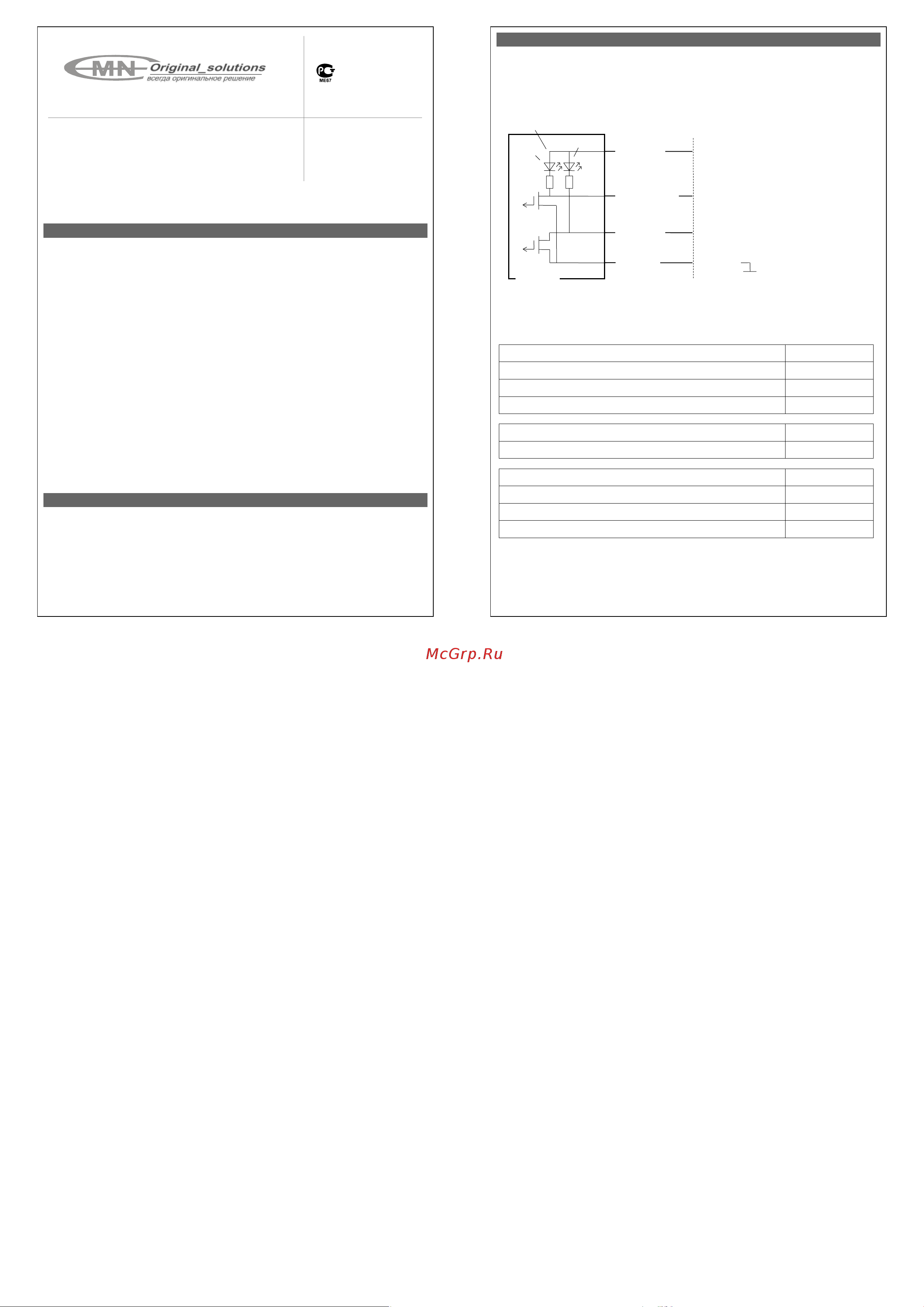

Схема подключения
Технические характеристики
Напряжение питания
7 − 20 V
Ток потребления
3 ma
Ток выхода 1 и выхода 2
1 A
Рабочие температуры
- 40
0
…+ 105
0
С
Напряжение включения компаратора
13,2 – 13,3 V
Напряжение выключения компаратора
12,8 – 12,9 V
Задержка включения выхода 1
0,1 – 0,2 с
Задержка выключения выхода 1
0,1 – 0,2 с
Задержка включения выхода 2
80 – 100 с
Задержка выключения выхода 2
13 – 15 с
Выделенные параметры компаратора могут быть изменены под заказ.
красный
+ 12 V
LED-индикаторы
черный
оранжевый
зеленый
выход 1 (–) «быстрого» реагирования
корпус (–)
красный
зеленый
выход 2 (–) «медленного» реагирования
Meguna
®
Company
www.meguna.ru
meguna@mail.ru
Motor Voltage Comparator
Автомобильный компаратор напряжения
Copyright © 2010 MEGUNA
Все права защищены
™
