ЛР.30.000.000 РЭ изм. 03 10
Приложение 4
Инструкция по сборке и установке двухъярусной полки на модуле.
Распаковать полки, две стойки, светильник и шпильки крепления полки;
Достать из пакета винты М6х16 — 4шт, винты М3 — 2шт, болты М6х14 — 4шт, шайбы
6.65Г — 8шт, шайбы 6 — 4шт;
Закрепить стойки винтами М6, закрепить светильник винтами М3 на кронштейнах ниж-
ней полки;
Установить нижнюю полку между стойками и закрепить болтами М6х14 (см. рис. 4.1);
Достать из пакета с метизами гайки М6 — 2шт, шайбы 6.65Г — 2шт и шайбы 6 — 2шт;
Вкрутить в столешницу модуля шпильки крепления полки;
Протянуть через отверстие в столешнице кабель подключения светильника, пропустить
кабель сквозь стойку, пропустить через боковое отверстие в стойке и полке нижней и
подключить к светильнику;
Установить полку на столешницу, шпильки при этом должны пройти сквозь стойки.
Полку следует ориентировать так, чтобы пуклевки были обращены в сторону направля-
ющей (см. рис. 4.2);
Закрепить полку гайками М6.

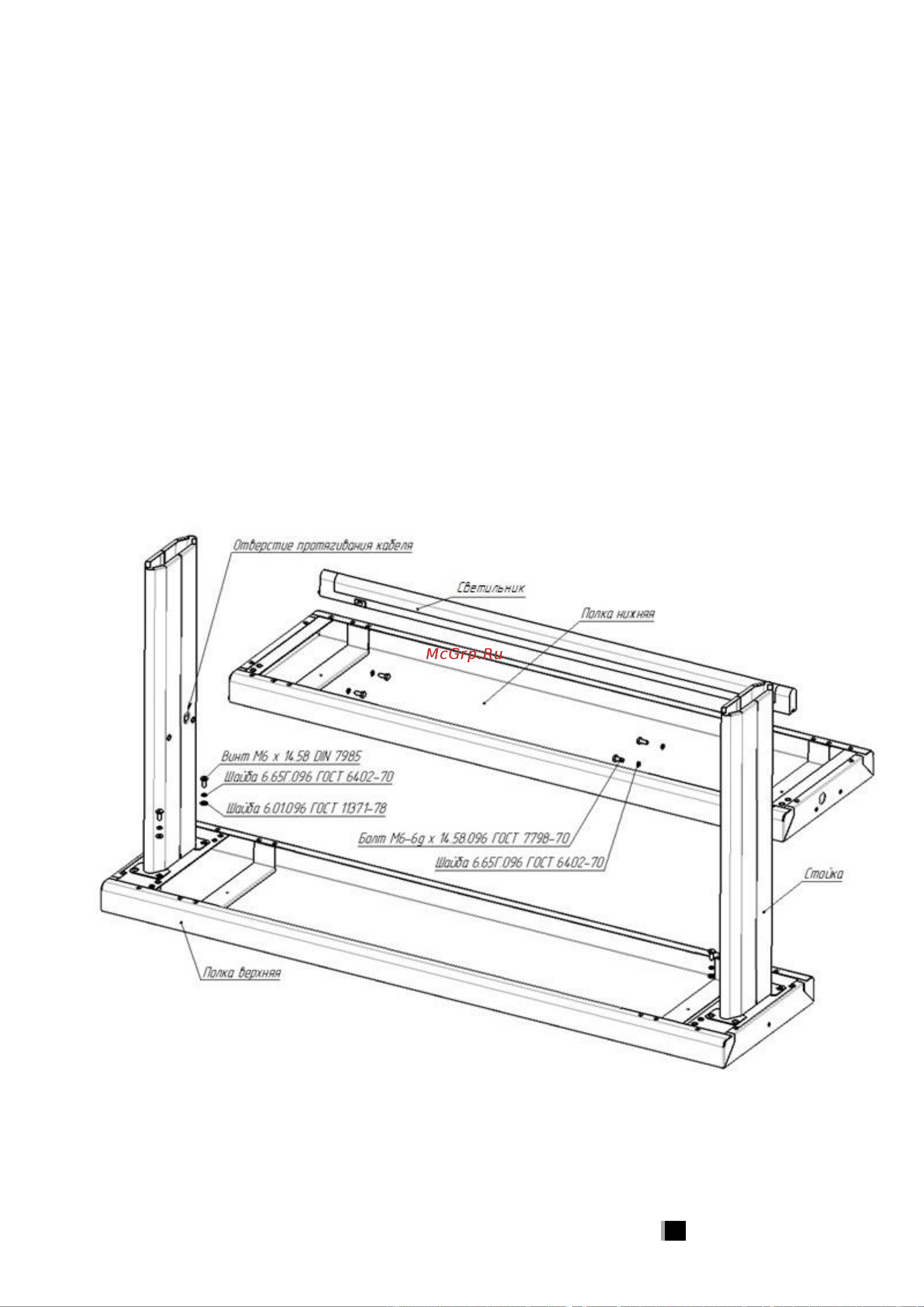

Рис. 4.1
