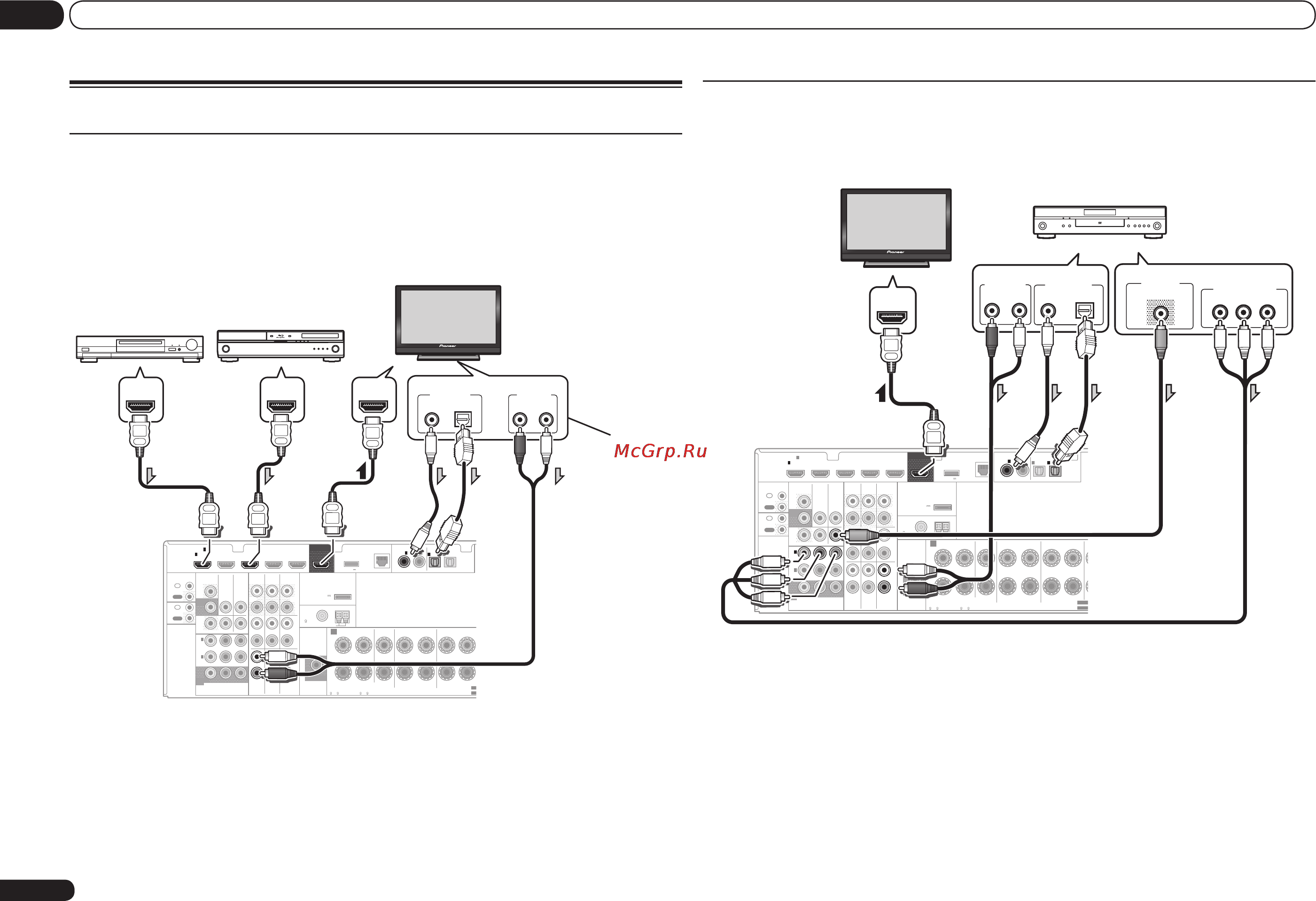

Подключение телевизора и компонентов воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray
Disc дисков (BD), др.), его можно подключить к данному ресиверу с помощью отдельно про-
дающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через
HDMI, можно будет воспользоваться удобствами функции Control через HDMI (см.
Функция
Control через HDMI
на стр. 46 ).
HDMI
VIDEO
CONTROL
IR
COMPONENT
VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR
CD-R/TAPE
ZONE 2
DVR/
BDR
OUT
OUT
DVD ININ
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT OUT
VIDEO
IN
DVD INBD IN
DVR/BDR IN
FM UNBAL
75
FRONT CENTER
SURROUND
SURROUND BACK / ZONE 2
R L R L R L
(
Single
)
AM LOOP
(
CD
)(
DVD
)
TV/SAT VIDEO DVDY P
B
P
R
(
DVR/BDR
)(
TV/SAT
)
COAXIAL
(
10/100
)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(
DVD
)
IN
1
(
DVR/
BDR
)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SEL
SEL
CAUTION:
SPEAKER IMPEDANCE
6
-
16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6
-
16 .
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5
V
0.1 A MAX
)
ADAPTER PORT
(
OUTPUT 5 V 0.6 A MAX
)
DIGITAL OUT
COAXIAL OPTICAL
ANALOG
R L
AUDIO OUT
HDMI INHDMI OUT HDMI OUT
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты, оборудованные
интерфейсом HDMI/DVI
Монитор, совместимый с
HDMI/DVI
Выберите один
Только
VSX-1021
Данное подключение
требуется для
прослушивания
звучания телевизора
через ресивер.
! Для компонентов приема также доступны подключения, в дополнение к подключениям
HDMI (см.
Подключение проигрывателя DVD без выхода HDMI
на стр. 18 ).
! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор
через аудиокабели.
— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор
поддерживает функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание
телевизора поступает на ресивер через терминал HDMI OUT, поэтому нет необходимости
подключать аудиокабель. В таком случае, установите TV Audio в HDMI Setup на via HDMI
(см.
HDMI Setup
на стр. 46 ).
Ru
18
03
Подключение оборудования
Подключение проигрывателя DVD без выхода HDMI
На данном рисунке показаны подключения телевизора (с входом HDMI) и проигрывателя
DVD (или другого компонента воспроизведения без выхода HDMI) к ресиверу.
HDMI
VIDEO
CONTROL
IR
COMPONENT
VIDEO
VIDEO IN
TV/SAT
IN
ZONE 2
DVR/BDR
CD-R/TAPE
ZONE 2
DVR/
BDR
OUT
OUT
DVD ININ
IN
IN
IN
CD
L
R
L
R
IN
L
R
OUT OUT
VIDEO
IN
DVD INBD IN
DVR/BDR IN
FM UNBAL
75
FRONT CENTER
SURROUND
SURROUND BACK / ZONE 2
R L R L R L
(
Single
)
AM LOOP
(
CD
)(
DVD
)
TV/SAT VIDEO DVDY P
B
P
R
(
DVR/BDR
)(
TV/SAT
)
COAXIAL
(
10/100
)
LAN
AUDIO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
ASSIGN
ABLE
ASSIGNABLE
ASSIGNABLE
OUT
MONITOR
OUT
MONITOR
OUT
SUBWOOFER
IN
1
(
DVD
)
IN
1
(
DVR/
BDR
)
IN
2
ASSIGNABLE
1
IN
1
IN
2
IN
1
IN
2
SELECT
A
SELECT
A
CAUTION:
SPEAKER IMPEDANCE
6
-
16 .
ATTENTION:
ENCEINTE D’IMPEDANCE DE
6
-
16 .
F
R
A
OUT
IN
OUT
IN
DC OUTPUT
for WIRELESS LAN
(
OUTPUT 5
V
0.1 A MAX
)
ADAPTER PORT
(
OUTPUT 5 V 0.6 A MAX
)
HDMI IN
ANALOG
R
AUDIO OUT
VIDEO OUT
VIDEO
Y
P
B
PR
COMPONENT VIDEO OUT
DIGITAL OUT
COAXIAL OPTICAL
L
Монитор, совместимый с
HDMI/DVI
Проигрыватель DVD, др.
Выберите одинВыберите один
! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор
через аудиокабели (стр. 18).
— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор
поддерживает функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание
телевизора поступает на ресивер через терминал HDMI OUT, поэтому нет необходимости
подключать аудиокабель. В таком случае, установите TV Audio в HDMI Setup на via HDMI
(см.
HDMI Setup
на стр. 46 ).
! При использовании оптического цифрового аудиокабеля потребуется указать ресиверу, к
какому его цифровому входу подключен проигрыватель (см.
Меню Input Setup
на стр. 28 ).
