Атеси Регата М2-1200-1540-02-П [4/16] Общий вид

Габаритные размеры, мм, не

более:

длина

ширина

высота

900

700

510

1200

700

515

1500

700

521

Масса, кг, не более: 36 40 45

1.2.2 Схема подключения изделий к электросети приведена в

приложении1.

1.3 Устройство и работа

1.3.1 Общий вид

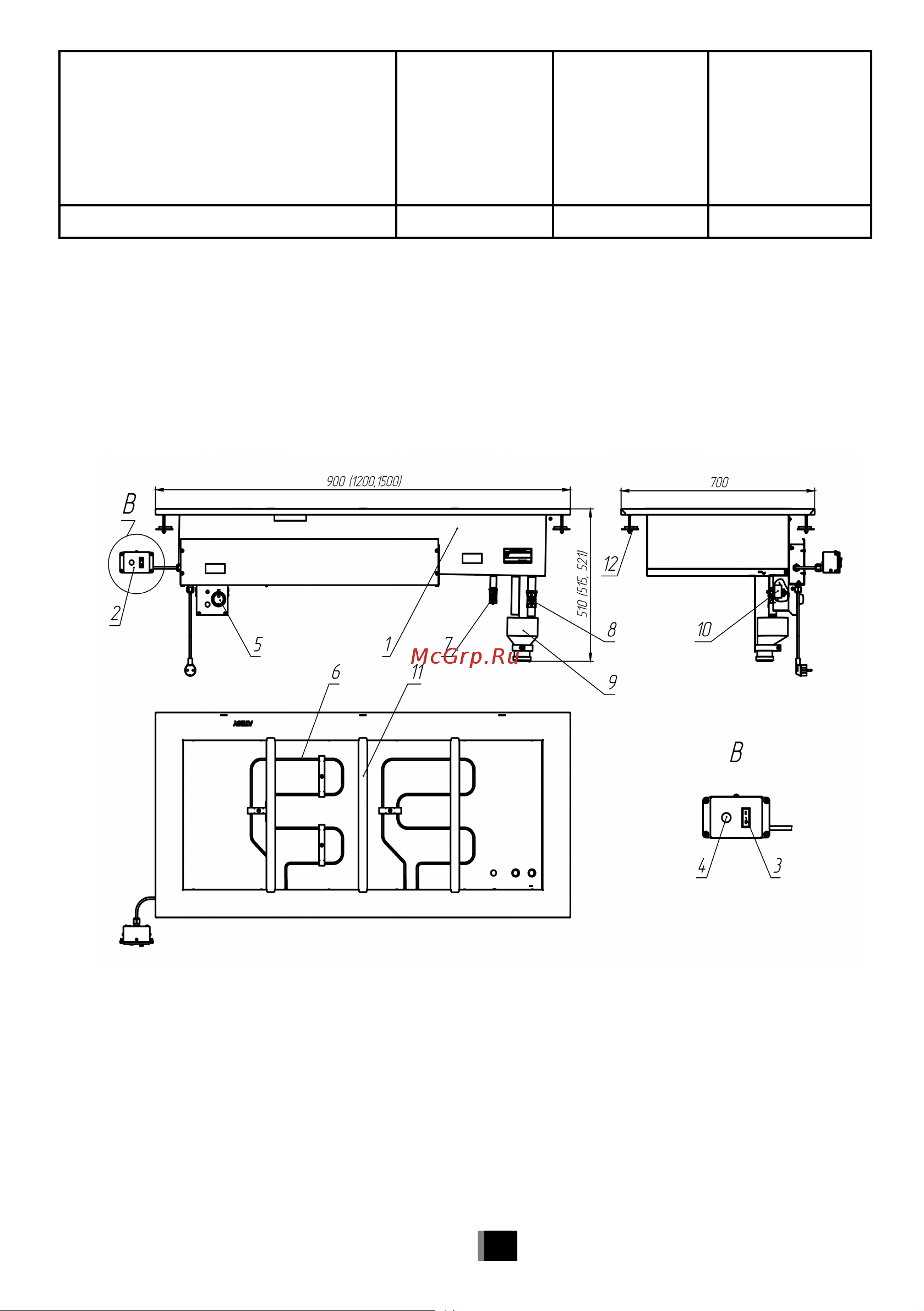

1.3.1.1 Общий вид изделия показан на рисунке 1.

Рис.1

1 - Ванна, 2 - Пульт управления, 3 - Выключатель, 4 - Лампа (зе-

леная), 5 - Ручка терморегулятора, 6 - ТЭН, 7 - Кран G1/2, 9 -

Переходник канализационный, 10 - Термоограничитель, 11 -

Перегородки, 12 - Планка крепления к столешнице.

ФК.01-02.000.000 РЭ изм. 01 4
