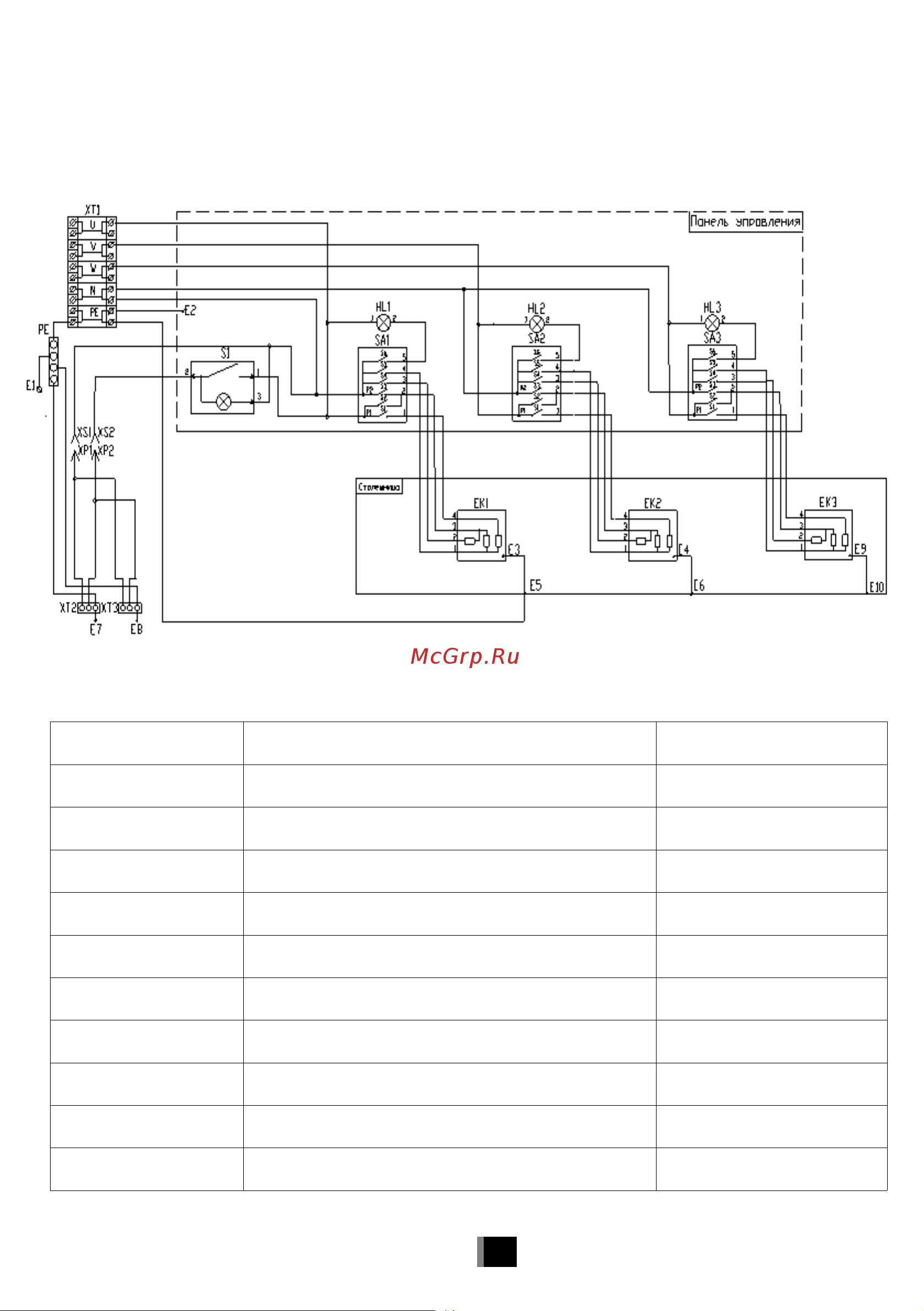

Схема электрическая принципиальная для мармита 1-х

блюд 3-х конфорочного.

Поз. Наименование Количество

XT1 Клеммник Wago 862-1505 1

XT2, ХТ3 Клеммник Wago 862-1503 2

S1 Выключатель MD-036/L/G/А29/T6 1

SA1, SA2, SA3 Переключатель ПМЭ-27-2375П 3

HL1, HL2, НL3 Лампа зеленая 0,9 3

ЕК1, ЕК2, ЕК3 Комфорка ЭКЧ-220-2,0/220 3

РЕ Шина РЕ 6х9мм 4_2 TDM 1

ХS1, XS2 Разъём РПИ-М(н) 1,5-7-0,8 2

ХР1, ХР2 Разъём РПИ-П(н) 1,5-7-0,8 2

E1- Е10 Клемма заземления 10

ФК.06-02.000.000 РЭ изм. 01 13
