Приложение 1

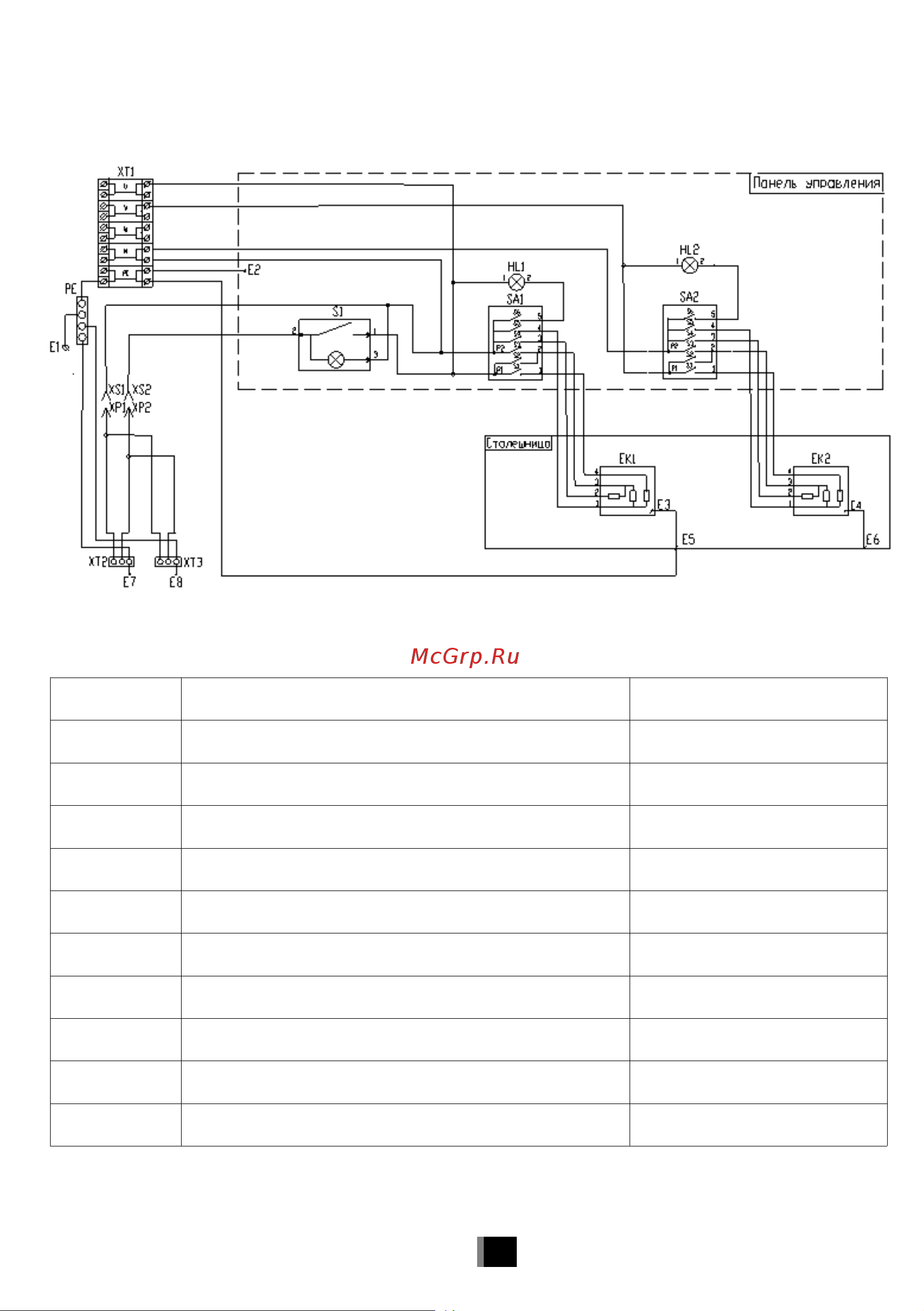

Схема электрическая принципиальная для мармита 1-х

блюд 2-х конфорочного.

Поз. Наименование Количество

XT1 Клеммник Wago 862-1505 1

XT2, ХТ3 Клеммник Wago 862-1503 2

S1 Выключатель MD-036/L/G/А29/T6 1

SA1, SA2 Переключатель ПМЭ-27-2375П 2

HL1, HL2 Лампа зеленая 0,9 2

ЕК1, ЕК2 Комфорка ЭКЧ-220-2,0/220 2

РЕ Шина РЕ 6х9мм 4_2 TDM 1

ХS1, XS2 Разъём РПИ-М(н) 1,5-7-0,8 2

ХР1, ХР2 Разъём РПИ-П(н) 1,5-7-0,8 2

E1- Е8 Клемма заземления 8

ФК.06-02.000.000 РЭ изм. 01 12
