MODIFICHE

APICE

TOLLERANZE

DATA

NOME

Questo disegno e' di proprieta' della

Ghibli (Dorno), essa ne vieta la ripro_

duzione e la comunicazione a terzi.

A rigore di legge la societa' tutela i

propri diritti.

DISEGNATO

DATA

SCALA

DATA

COD.

MATERIALE

COLORE

FINITURA

TRATTAMENTO TERMICO

TIPO DI PRODOTTO

APPROVATO

DENOMINAZIONE

se non diversamente specificato:

fino a 6

0.1 / da 6 a 30 0.2

da 30 a 120

0.3

da 120 a 315

0.5/ da 315 a 1000 0.8/

da 1000 a 2000

1.2/ da 2000 a 4000 2

M1.1

M1.2

M2.1

M2.2

M3.1

M3.2

24DC

B+

B -

TASTIERA

MEMBRANA

SW1a

SW1a.1

SW1b.2

SW1.3

SW3

SW3.1

SW3.2

SW2

SW2.1

SW2.2

SW4

SW4.1

SW4.2

S5.1

S5.2

12 (C) +

16 (C)

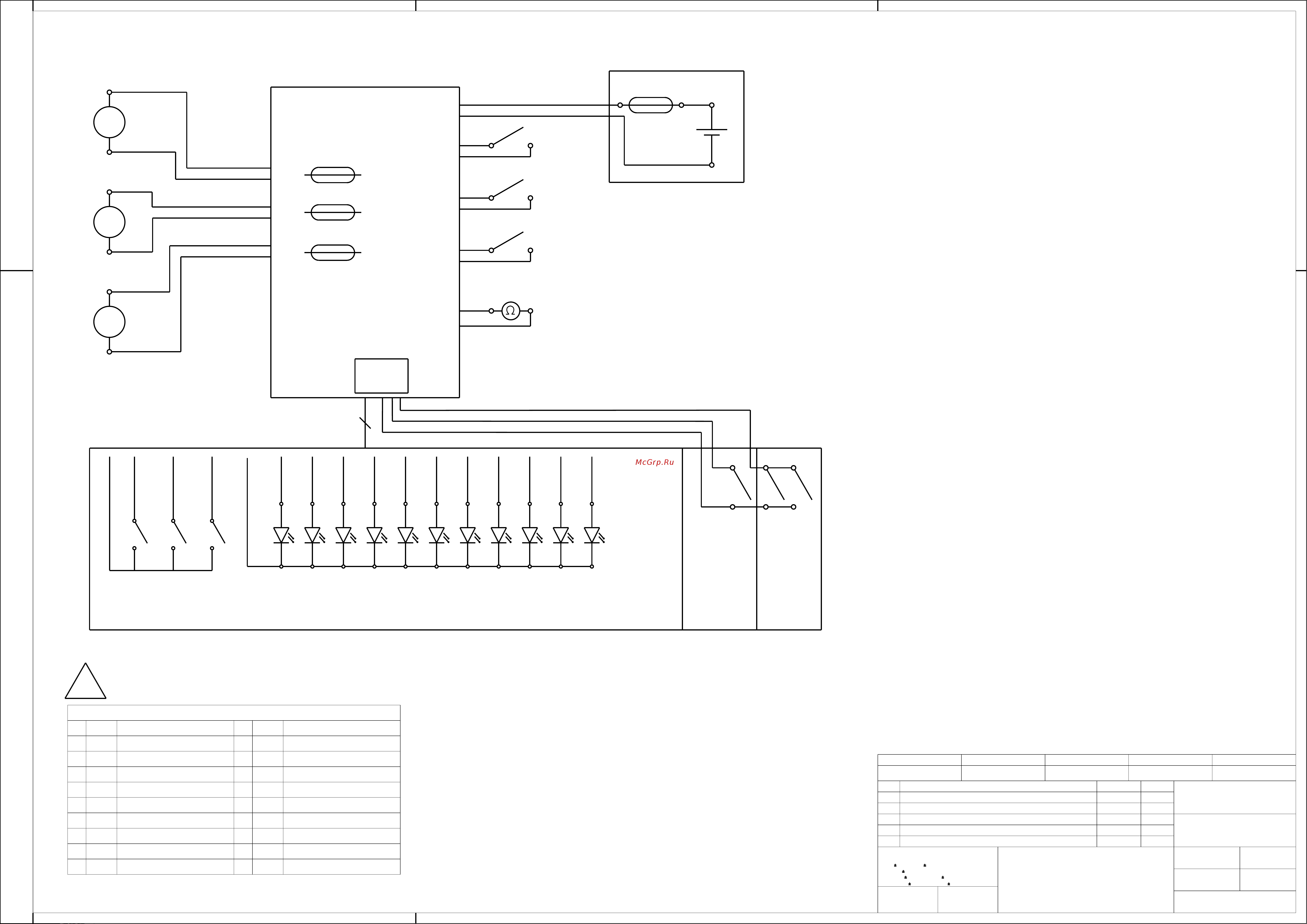

Legenda:

B+/-:Alimentazione

M1: Motore spazzola

M2: Motore aspiratore

M3: Pompa H2O

SW1a.1: Consenso spazzola vel. normale

SW1b.2: Consenso spazzola vel. ridotta

SW1.3: Consenso spazzola comune

SW2: Presenza batteria

SW3: Pressostato livello solution

SW4: /

S5 : Sonda livello recovery

T1 : Tastiera a membrana

F1 : Fusibile batteria

F2 : Fusibile motore spazzola

F3 : Fusibile motore aspiratore

F4 : Fusibile Pompa H2O

SW1b

E134_FR7_5-FR11_R01

06/10/2014

1:1 A. Odoli

E 134

R01 Aggiunto pinout tastiera membrana / consenso sp.

A. Odoli 28/10/14

PINOUT T1/SW1 molex minifit 20 poli

1 LD_1 Led spazzola blu 11 LD_2 3° led blu portata H2O

2 LD_3 2° led blu portata H2O 12 LD_4 1° led blu portata H2O

3 LD_5 Led blu silent mode 13 LD_6 Led blu aspiratore

4 LD_7 Led rosso H2O sporca 14 LD_8 Led rosso batteria

5 LD_9 Led giallo batteria 15 LD_10 Led verde batteria

6 LD_11 Led rosso press. spazzola 16 GDN Comune catodo led tastiera

7 Puls_1 Pulsante spazzola 17 / Vuoto

8 Puls_3 Pulsante asp./silent 18 Puls_2 Pulsante H2O

9 GDN Comune pulsanti tastiera 19 +5V Comune SW1

10 SW1a Spazzola vel. normale 20 SW1b Spazzola vel. ridotta

R01

E 134E 134
