Приложение 3

Инструкция по сборке и установке одноярусной полки на модуле.

 Распаковать полку, две стойки, две вставки, светильник(и) и стекло;

 Достать из пакета крепёжные элементы, указанные в приложении 2;

 Установить на полку поз. 1 проставки поз. 18 (см. рис. 3.1, и таблицу приложение

2).

 Установить на полку поз. 1 стойки поз. 3 при помощи крепёжных элементов поз. 10,

11, 12, 13 (см. рис. 3.1, и таблицу приложение 2);

 Установить на полку поз. 1 светильник поз. 5 винтами поз. 14 (см. рис. 3.1, и таблицу

приложение 2);

 Кабель подключить к светильнику, пропустить его сквозь стойку, отверстие в сто-

лешнице для подключениядд к электрической системе тумбы;

 Установить полку на столешницу и закрепить её крепёжными элементами поз. 8, 10,

11, 12 (см. рис. 3.2, и таблицу приложение 2). Полку следует ориентировать так, что-

бы тиснение надписи ATESY на ней было обращено в сторону направляющей (см.

рис. 3.2);

 Установить стекло поз. 6, предварительно подложив под него прокладки поз.17. За-

крепить стекло поз.6 винтом поз. 15 через втулку поз. 16 (см. рис. 3.2).

 Установить на стойки полки вставки поз. 4 и закрепить их винтами поз. 9 (см. рис.

3.2, и таблицу приложение 2).

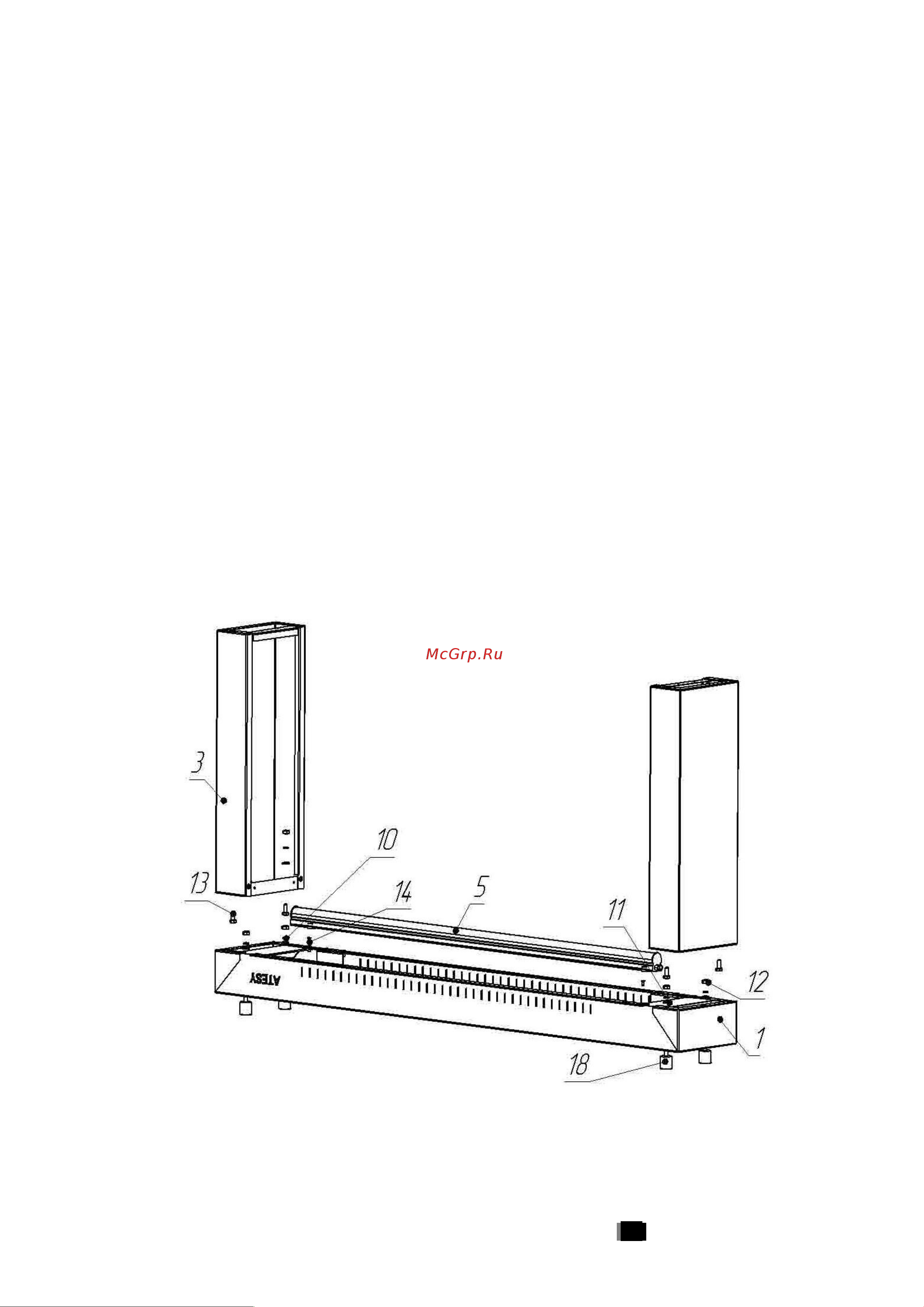

рис. 3.1
