4. ОПИСАНИЕ ИЗДЕЛИЯ

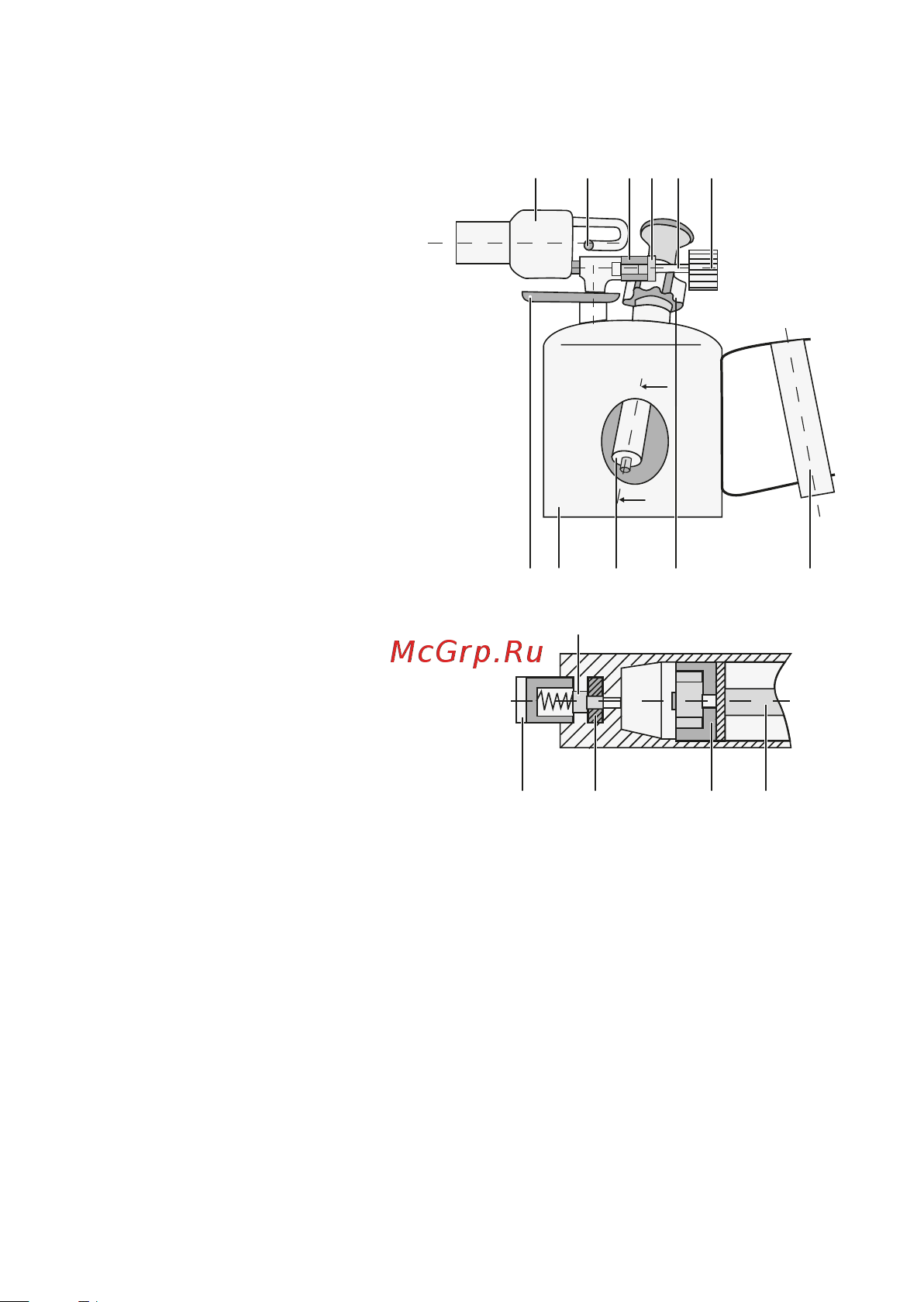

4.1 УСТРОЙСТВО ПАЯЛЬНОЙ ЛАМПЫ

1. Резервуар

2. Ванночка

3. Сопло (горелка)

4. Форсунка

5. Уплотнение

6. Уплотнительная втулка

7. Игла подачи топлива

8. Гайка насоса

9. Маховичок

10. Ручка

11. Насос

12. Шток насоса

13. Манжета

14. Прокладка клапана

15. Клапан

16. Винт клапана

Лампа состоит из резервуара (1), служащего емкостью для горючего; насоса (11),

снабженного штоком (12) с манжетой (13), служащего для нагнетания воздуха в

резервуар (1), и клапаном (15), пропускающим воздух только в одном направлении –

в резервуар (1); сопла (3) для испарения и сжигания горючего; иглы (7) и маховичка

(9), служащего для регулировки подачи горючего; ванночки для бензина (2),

нагревающего сопло (3).

4.2 ПРИНЦИП РАБОТЫ ПАЯЛЬНОЙ ЛАМПЫ

Под действием давления, создаваемого насосом, горючее по стояку поступает

в сопло и испаряется. Его пары выбрасываются через форсунку и, смешиваясь

с воздухом, сгорают, образуя факел пламени высокой температуры.
