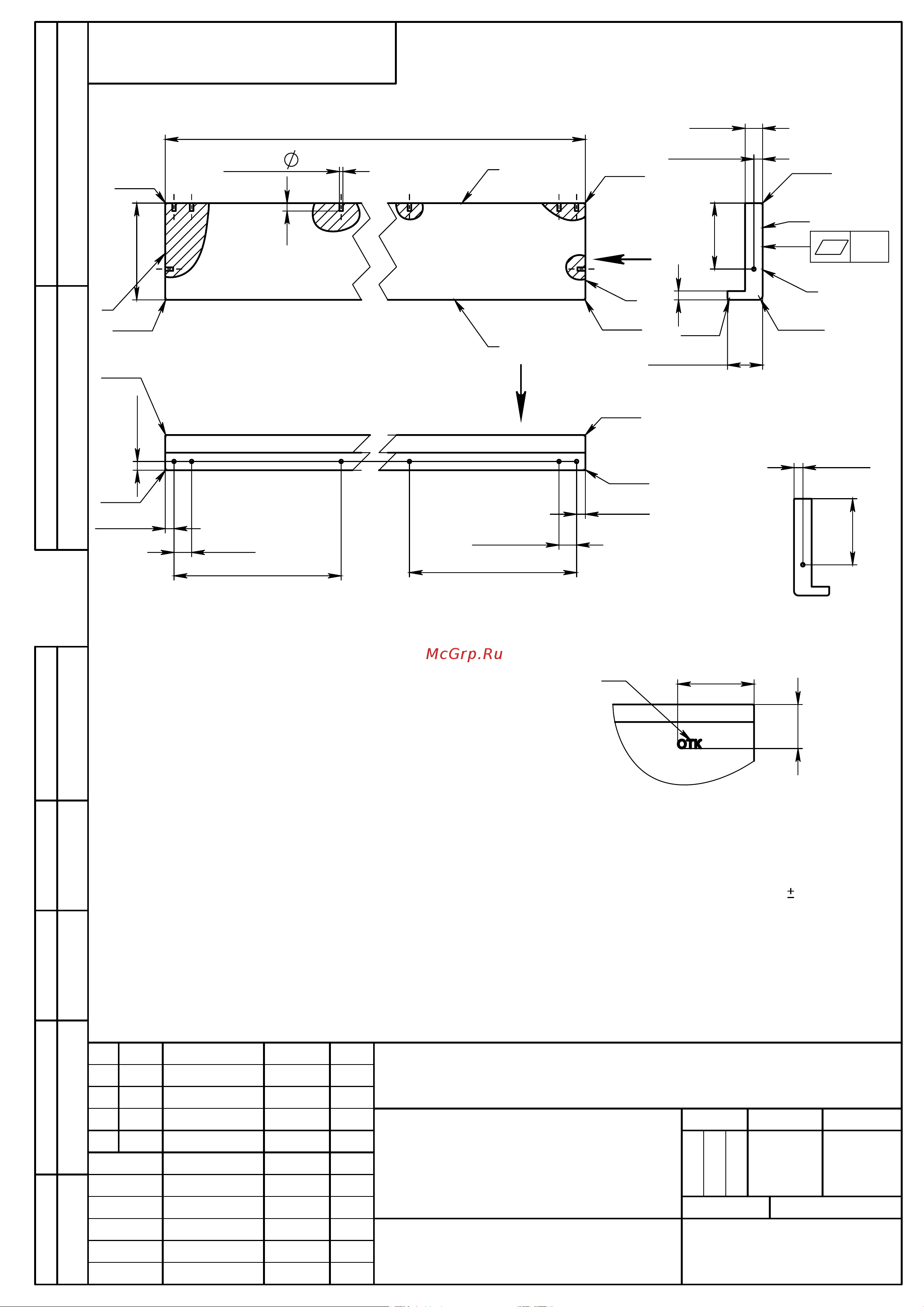

Атеси Регата02 1370х900 центр. дерево Чертёж 3 онлайн

1370

220 ±0,5

8 отв.

8Н12

20 ±0,1

0,5

80 ±0,5

R10

150 ±0,1

0,4

20 ±0,1

40 ±0,1

380 ±0,1

20 ±0,1

40 ±0,1

380 ±0,1

20 ±0,1

150 ±0,1

50 ±5

80 ±5

C (1 : 5)

п.2

1. Столешница изготовлена из клееной древесины, влажность древесины не должна

превышать более 12%.

2.Изделие клеймить. Высота шрифта клеймения Н=10мм. Шрифт - полужирный Arial. Номер

в клейме указывает на производителя изделия.

3.Неуказанные предельные отклонения радиусов - -0,5мм, остальных размеров

1мм.

4.Покрытие всех поверхностей - цветное масло OSMO, дополнительное покрытие лицевых

поверхностей Е -масло с твердым воском OSMO TOPOIL бесцветное 3058, кроме отверстий

под шканты. Цвет и шероховатость столешницы согласовать с заказчиком.

5.Цвет и шероховатость столешницы должны соответствовать образцу -эталону.

6.Обеспечить стыковку столешниц с помощью шкантов по поверхности Б с точностью 0.2мм.

7.На столешнице не допускаются вмятины, сколы и другие дефекты.

8.Столешницу комплектовать шкантами -5шт. (шканты прилагаются отдельно).

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Подп. и дата

Перв. примен.

Справ. №

Формат A4

АТЕСИ

Лист

Листов 1

1:10

Масштаб

Масса

Лит.

ФК.07.700.051

Столешница для КС

центр. 1370мм

Дерево -бук

Копировал

Петухов

Холопцева

Дата

Подп.

№ докум.

Лист

Изм.

Разраб.

Пров.

Т. контр.

Н. контр.

Утв.

ФК.07.700.051

Файл: ФК.07.700.051 Столешница для КС центр. 1370мм; md5 модели - не определено

Шифр:

Версия 3

Атеси Регата02 1370х900 центр. дерево Чертёж 3 онлайн
