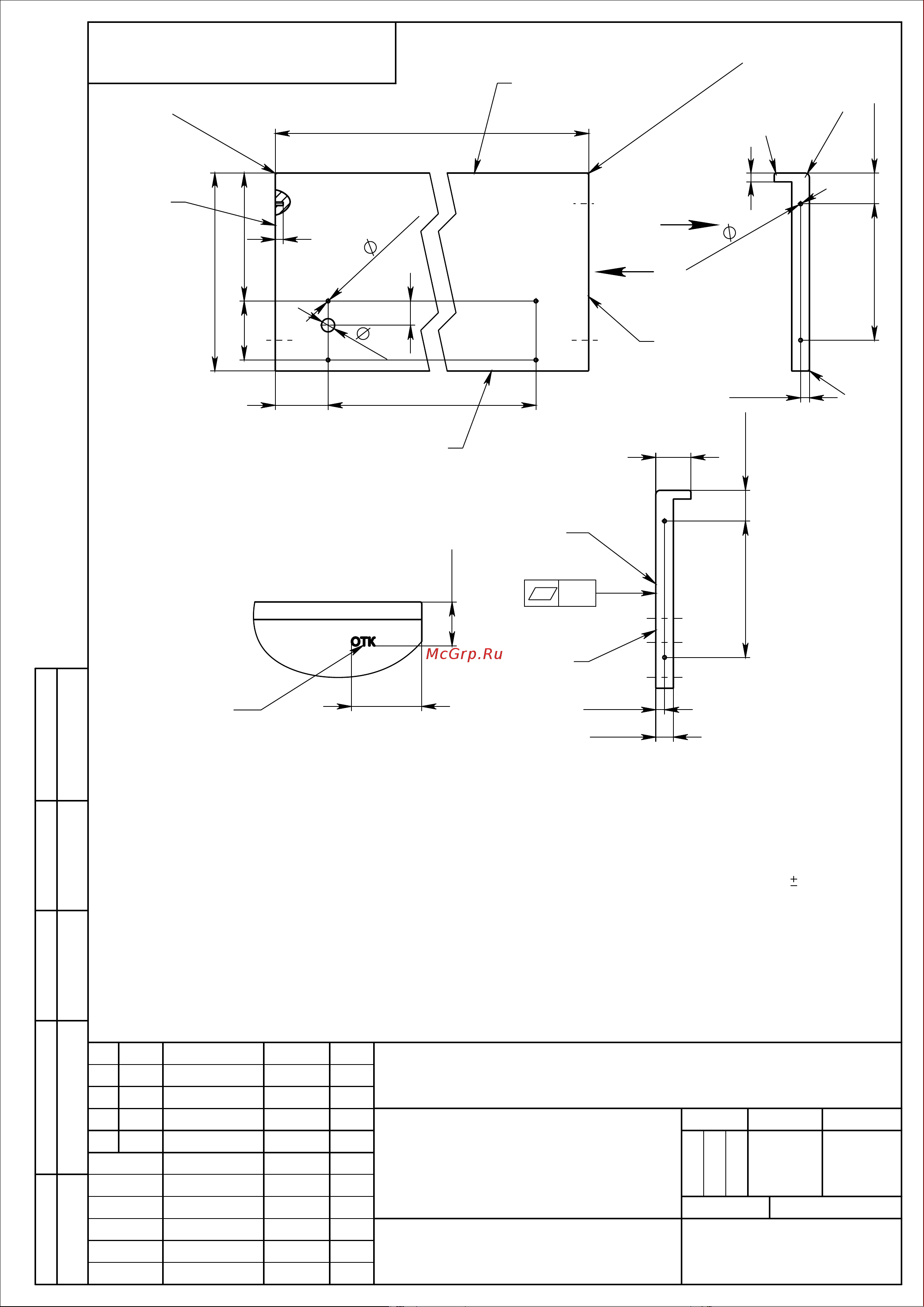

Атеси М1/2 Регата02 1370х450 центр. дерево с отв. под полку Чертёж онлайн

1370

450

120

1130 ±0,5

291

134 ±0,5

4отв.

8Н14

по наружному контуру

R10

70 ±0,1

20 ±0,1

4отв.

8Н12

с двух сторон

310 ±0,1

70 ±0,1

20 ±0,1

80 ±0,5

0,5

310 ±0,1

0,4

50 ±5

80 ±5

B (1 : 5)

п.2

по нарж. контуру

1. Столешница изготовлена из клееной древесины, влажность древесины не должна

превышать более 12%.

2.Изделие клеймить. Высота шрифта клеймения Н=10мм. Шрифт - полужирный Arial. Номер

в клейме указывает на производителя изделия.

3.Неуказанные предельные отклонения радиусов - -0,5мм, остальных размеров

1мм.

4.Покрытие всех поверхностей - цветное масло OSMO, дополнительное покрытие лицевых

поверхностей Е -масло с твердым воском OSMO TOPOIL бесцветное 3058, кроме отверстий

под шканты. Цвет и шероховатость столешницы согласовать с заказчиком.

5.Цвет и шероховатость столешницы должны соответствовать образцу -эталону.

6.Обеспечить стыковку столешниц с помощью шкантов по поверхности Б с точностью 0.2мм.

7.На столешнице не допускаются вмятины, сколы и другие дефекты.

8. Столешницу комплектовать шкантами-2шт. (шканты прилагаются отдельно).

Изм.

Лист

№ докум.

Подп.

Дата

Разраб.

Т. контр.

Пров.

Н. контр.

Утв.

Лит.

Масса

Масштаб

Лист

Листов 1

АТЕСИ

ФК.06.700.032

Столешница для мармита 1-х

блюд Регата 1370х450 центр.

с отв. под полку

1:10

Подпись и дата

Инв. № дубл.

Взам. инв. №

Подпись и дата

Инв. № подл.

Формат А4

Холопцева

дерево -бук

Петухов

( гр)

ФК.06.700.032
