DEXP T650 [4/18] Схема боковой панели управления

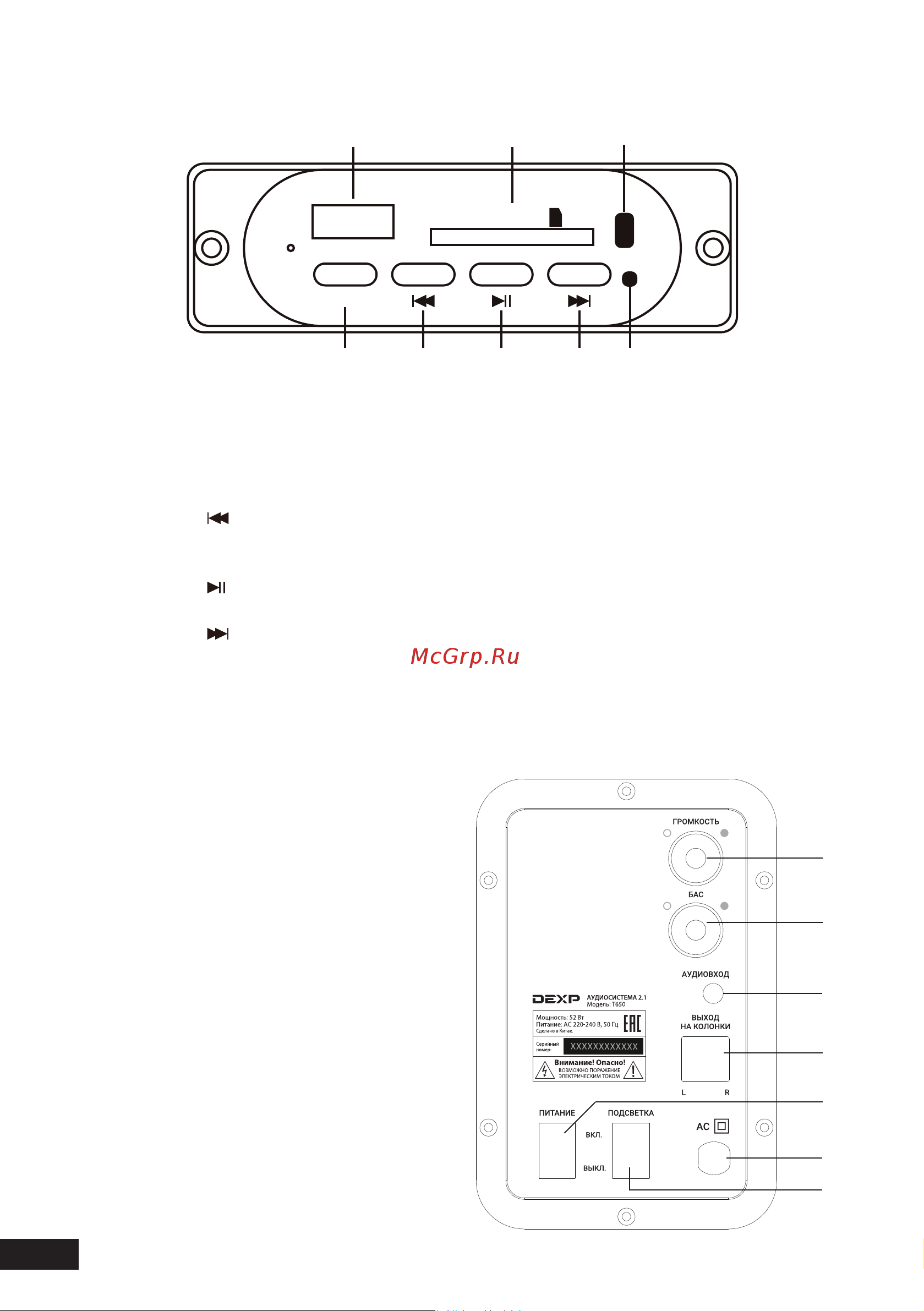

Схема верхней панели управления

1 2 3

4 5 6 7 8

1. Входной порт USB.

2. Входной порт SD.

3. Инфракрасный датчик для приёма сигнала пульта.

4. Кнопка «MODE»: нажмите для переключения между режимами «DVD/USB/

SD/FM», название выбранной функции высветится на дисплее.

5. Кнопка « »:

• в режимах «DVD/USB/SD» нажмите для включения предыдущего трека;

• в режиме «FM» нажмите для включения предыдущей радиочастоты.

6. Кнопка « »: воспроизведение/пауза; в режиме линейного соединения эта

кнопка выключает звук.

7. Кнопка « »:

• в режимах «DVD/USB/SD» нажмите для включения следующего трека;

• в режиме «FM» нажмите для включения следующей радиочастоты.

8. Индикатор питания.

Схема боковой панели управления

1. Регулятор громкости.

2. Регулятор низких частот.

3. Входной порт линейного соеди-

нения (3.5 мм).

4. Выходные разъемы для колонок-

сателлитов.

5. Переключатель «Вкл/Выкл.».

6. Входной разъём питания.

7. Переключатель включения/вы-

ключения подсветки.
