DEXP Mirror Explorer 2 [6/16] Схема устройства

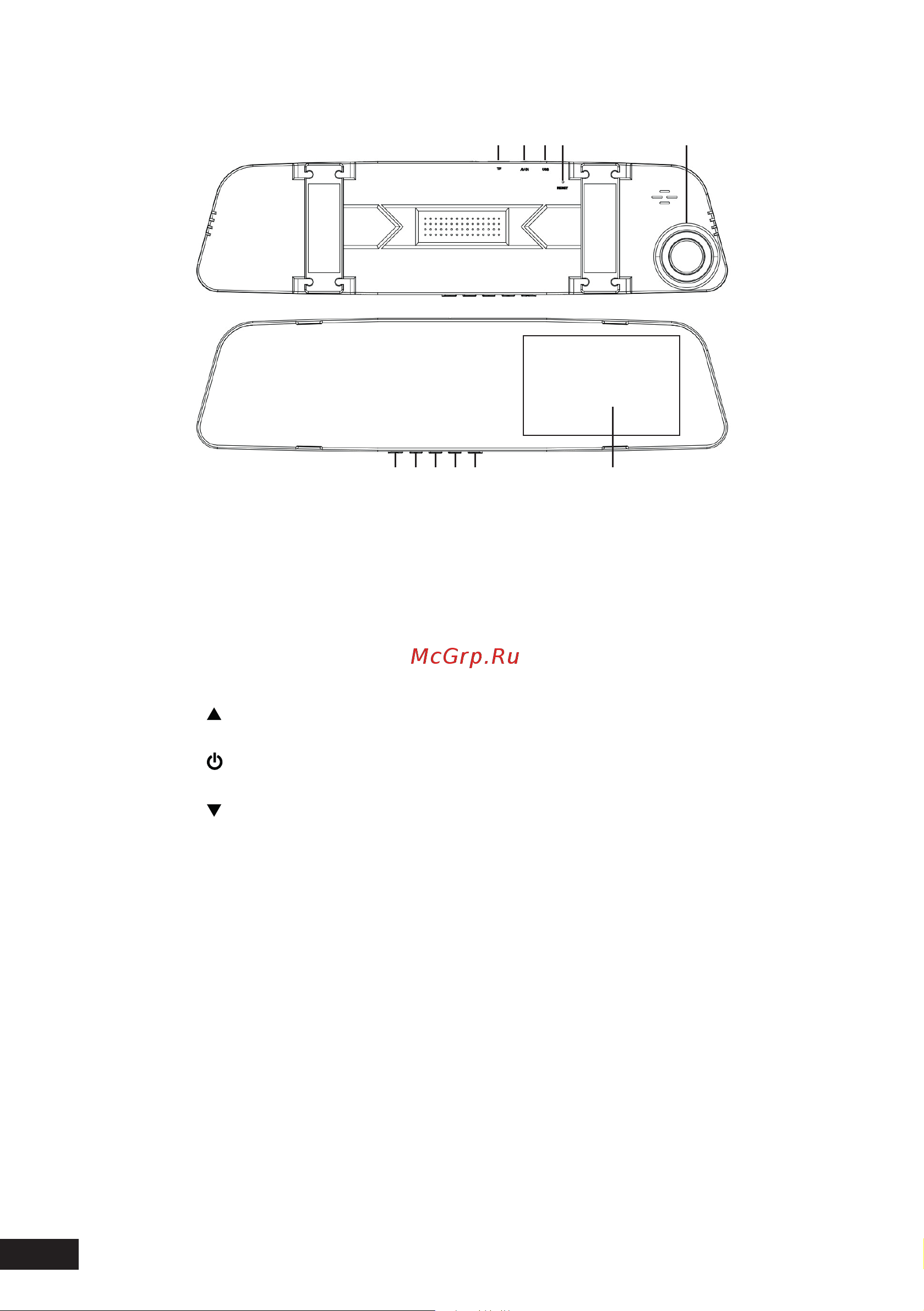

Схема устройства

1. Разъём для SD-карты.

2. Разъём подключения камеры заднего вида.

3. Разъём питания устройства .

4. Кнопка «RESET»: нажмите длинным острым предметом для перезагрузки

устройства.

5. Объектив видеорегистратора.

6. Кнопка «OK»: нажмите для начала/завершения записи или для создания

снимка; находясь в меню, нажмите для подтверждения выбора .

7. Кнопка « »: нажмите для переключения между камерами; находясь

в меню, нажмите для переключения вверх по списку.

8. Кнопка « »: нажмите и удерживайте для включения/выключения устрой-

ства; нажмите для включения/выключения экрана.

9. Кнопка « »: находясь в меню, нажмите для переключения вниз по списку;

вне меню нажмите для включения/выключения записи звука.

10. Кнопка «M»: нажмите и удерживайте для входа в меню устройства; нажми-

те для переключения между режимами «Видеозапись» / «Съёмка фото» /

«Просмотр сохранённых видеозаписей ».

11. Дисплей .

Установка устройства

1. Установите видеорегистратор на штатное зеркало заднего вида и закрепите

двумя ремешками (входят в комплект) таким образом, чтобы разъём для

карты microSD оказался вверху.

2. Вставьте карту microSD в соответствующий разъём.

3. Подсоедините один конец автомобильного зарядного устройства к гнезду

автомобильного прикуривателя, а другой — к разъему miniUSB видеореги-

стратора.

4. Проложите кабель по потолку и передней стойке автомобиля так, чтобы он

не мешал обзору водителя.

1 2 3 4 5

6 7 8 9 10 11
