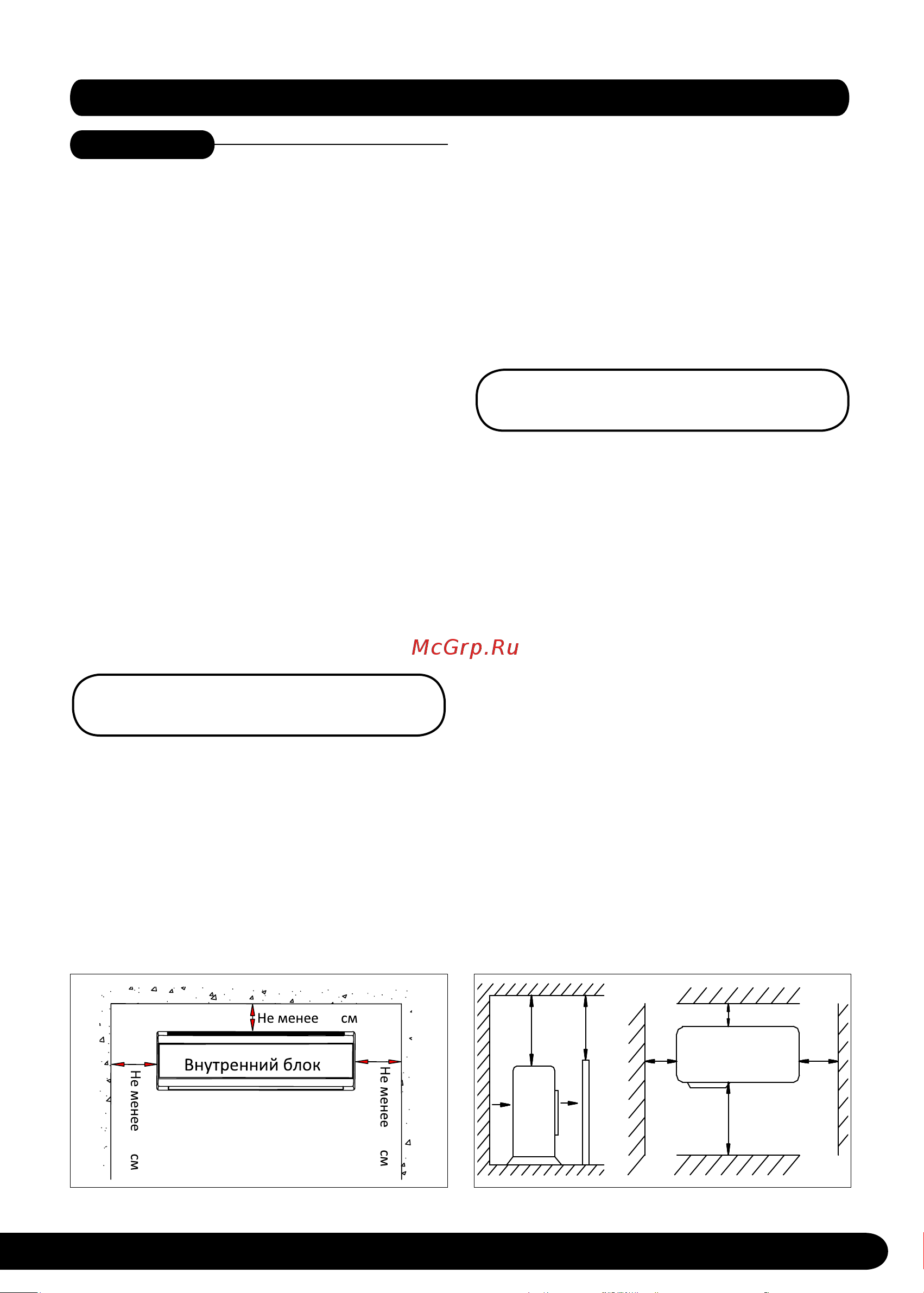

12
7. МОНТАЖ СПЛИТ-СИСТЕМЫ
• Перед монтажом оборудования ре-
комендуется детально ознакомиться
с данной инструкцией.
• Работы по монтажу должны произво-
диться только квалифицированным
уполномоченным персоналом в со-
ответствии с Правилами Устройства
Электроустановок (ПУЭ).
• Сплит-система должна быть надежно
заземлена.
• Перед тем, как включить сплит-
систему, тщательно проверьте соеди-
нение труб и проводов.
• Прибор нельзя устанавливать в пра-
чечной или ванной комнате.
• Вилка электропитания должна быть
доступна после установки прибора.
• При монтаже сплит-системы могут
понадобиться детали, не включенные
в комплект поставки. Такие детали
приобретаются самостоятельно.
РАСПОЛОЖЕНИЕ
ВНУТРЕННЕГО БЛОКА
- Вдали от источников тепла, легковос-
пламеняющегося газа и дыма.
- В хорошо проветриваемом месте.
- На расстоянии не менее 1 м от бес-
проводного оборудования (например,
телевизора, радио и т. д.).
- Крепится на стене, которая может вы-
держать вес сплит-системы и не будет
создавать шума при работе прибора.
- Расстояние между внутренним блоком
и полом должно быть больше 2,3 м.
- Проверьте расстояния для установки,
как показано на рис. 1.
- Задняя панель внутреннего блока
должна быть расположена как можно
ближе к стене.
Все чертежи являются схематичными.
РАСПОЛОЖЕНИЕ
НАРУЖНОГО БЛОКА
- Вдали от источников тепла, легковос-
пламеняющегося газа и дыма.
- В хорошо проветриваемом месте, за-
щищенном от дождя, снега и прямых
солнечных лучей.
- Работа прибора не помешает вашим
соседям шумом или водой из дренаж-
ной трубы.
- Место установки должно быть в лег-
ком доступе для обслуживания наруж-
ного блока.
- Наружный блок должен крепиться на
прочный и надежный фундамент, ко-
торый не приведет к увеличению шума
или вибраций.
- Для достижения высокой эффектив-
ности охлаждения убедитесь, что пе-
редняя, задняя, левая и правая сто-
роны прибора находятся на открытой
площадке.
- Проверьте расстояния для установки,
как показано на рис. 2.
ВНИМАНИЕ!
Рис. 2
Рис. 1
Не менее 10 см
Рис. 2
Не менее
15 см
Не менее 2,3 м
заграждение
Не менее 2 м
Вход воздуха
Выход воздуха
Внешний блок
Не менее
15 см
Не менее 10 см
Рис. 2
Не менее
15 см
Не менее 2,3 м
заграждение
Не менее 2 м
Вход воздуха
Выход воздуха
Внешний блок
Не менее
15 см
15
15
15
