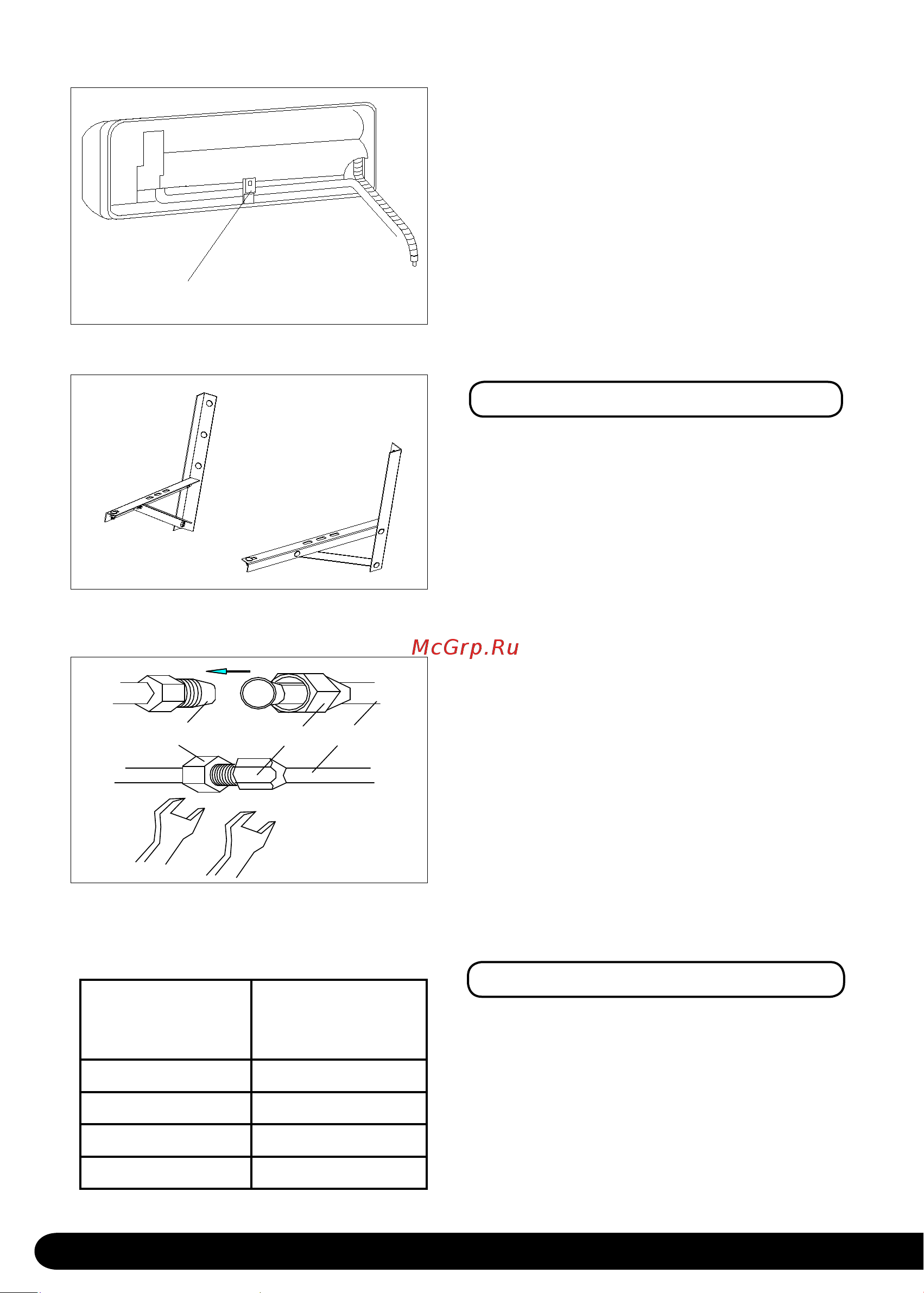

![Centek CT-65T12 [16/52] Рис 10](/views2/1839777/page16/bg10.png)
15
Закрепите наружный блок с помощью
4 болтов на монтажных кронштей-
нах. Соединение должно быть плотным
и надежным.
При установке наружного блока его сле-
дует подвешивать с помощью тросов,
чтобы предотвратить падение.
При установке или ремонте инструмен-
ты и компоненты должны быть защище-
ны от падения.
Регулярно проверяйте надежность мон-
тажной рамы.
СОЕДИНЕНИЕ ТРУБ
1. Снимите крышку клапана наружного
блока.
2. Выровняйте гайку с центром резьбы
и плотно закрутите гайку рукой.
3. Плотно закрутите гайку торсионным
гаечным ключом до щелчка (рис. 11).
4. Для подключения трубки рекоменду-
ется использовать торсионный га-
ечный ключ. Использование обыч-
ного гаечного ключа может привести
к повреждению резьбового соедине-
ния. Для выбора необходимой силы
закручивания используйте данные из
таблицы 2.
5. Радиус изгиба трубы не должен быть
слишком маленьким, иначе труба мо-
жет сломаться, поэтому обслуживаю-
щий персонал должен использовать
трубогиб для изгиба трубки.
6. Не допускайте попадания воды, пыли
или песка в трубу.
ОБВЯЗКА ТРУБ
Аккуратно обвяжите трубы защитной
ПВХ-лентой, стараясь не повредить
трубопровод и дренажную трубу.
Обвязка должна начинаться от нижней
части наружного блока к внутреннему
блоку.
Закрепите ПВХ-ленту липкой лентой,
для более надежной фиксации.
Сливной шланг
Фиксатор
Рис. 9
Рис. 10
Гайка
развальцовки
Резьба
Трубопровод
Рис. 11
Гаечный
ключ
Гаечный
ключ
Рис. 11
Рис. 10
Рис. 9
Размер
трубы,
(мм)
Крутящий
момент,
(N. м)
φ 6.35 (1/4”) 15~20
φ 9.52 (3/8”) 35~40
φ 12.7 (1/2”) 50~55
φ 15.88 (5/8”) 68~82
Таблица 2
