LG DVX692 [10/22] Подключение к телевизору

2 Подключение

Подключение

Подключение к

телевизору

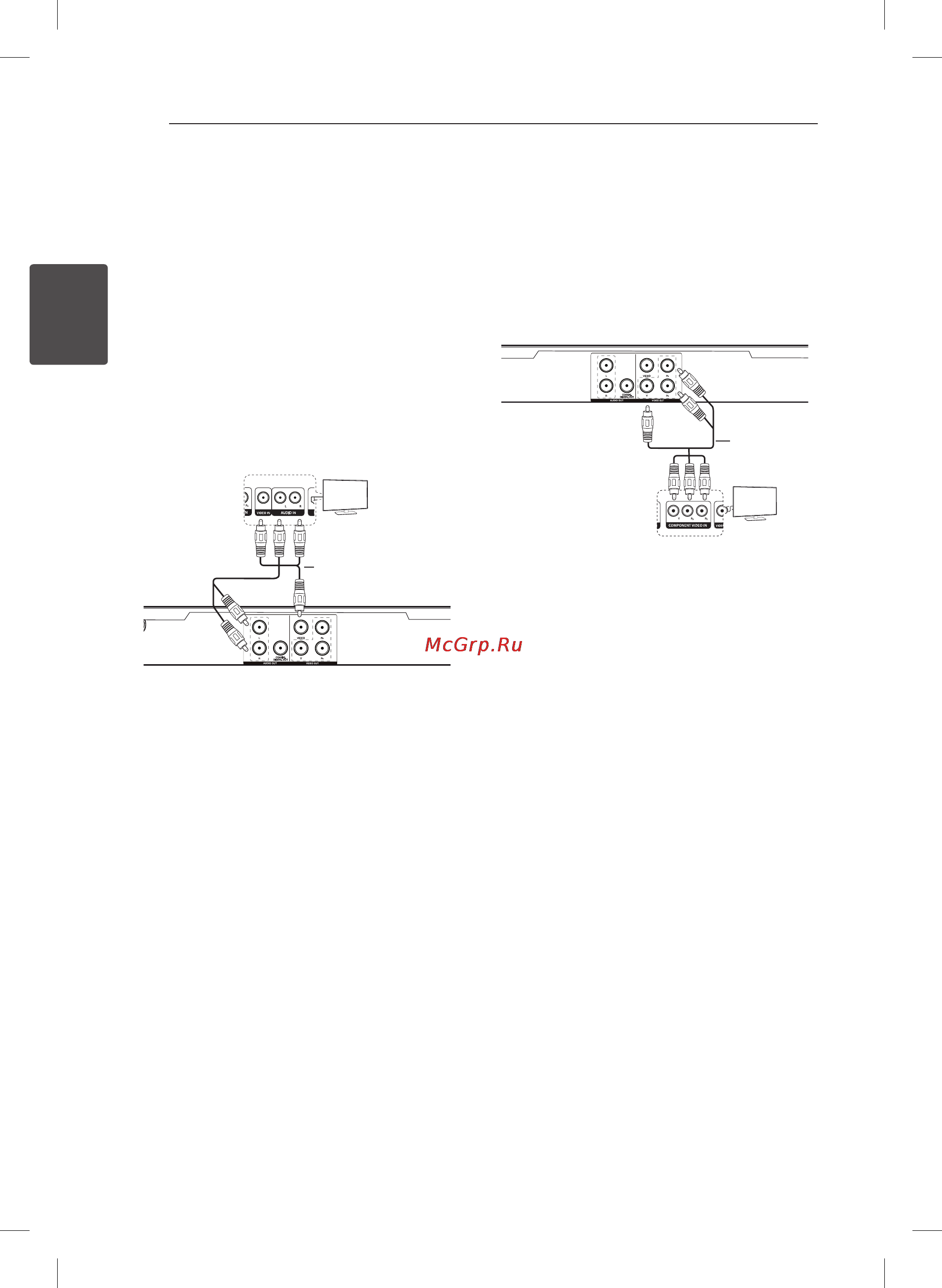

Подключение видеокабеля/

аудиокабеля

Подключите разъем VIDEO/AUDIO OUT

на устройстве к входу VIDEO/AUDIO IN

на телевизоре с помощью аудиокабеля,

например ВИДЕОКАБЕЛЯ с желтым разъемом,

АУДИОКАБЕЛЯ с белым левым разъемом и

красным правым разъемом.

Подключение кабеля

компонентного видеосигнала

Подключите выход COMPONENT VIDEO OUT на

устройстве к входу COMPONENT VIDEO IN на

телевизоре с помощью кабеля КОМПОНЕНТНОГО

видеосигнала, например кабеля с разъемом Y

зеленого цвета, Pb белого цвета и Pr красного цвета.

Аудиокабель должен быть подключен к

устройству и телевизору.

Задняя панель устройства

Задняя панель телевизора

Видео/аудиокабель

ТВ

Кабель

компонентного

видеосигнала

ТВ

Задняя панель устройства

Задняя панель телевизора
