5
Управление кондиционером
4
на включение/выключение;
11 Кнопка SLEEP – установка ночного режима;
12 Кнопка ОК – подтверждение выбора
функции;
13 Кнопка SET – выбор функций;
14 Кнопка LED – включение LED дисплея
на внутреннем блоке кондиционера.
Обозначения индикаторов на дисплее
пульта ДУ
2
3
4
5
1
6
7 8 9 10 11
12
13
14
15
1 Скорость вращения вентилятора;
2 Отображение текущего режима работы;
3 Индикация передачи сигнала;
4 Индикация включения таймера;
5 Индикация выключения таймера;
6 Индикация работы «Бесшумного режима»;
7 Индикатор режима «FRESH»*;
8 Индикатор работы ночного режима;
9 Индикация режима «FOLLOW ME»;
10 Индикатор функции беспроводного
управления*;
11 Индикатор низкого заряда батареи;
12 Индикатор работы ECO-режима*;
13 Индикатор работы GEAR-режима*;
14 Индикатор функции блокировки;
15 Индикация заданной температуры/таймера/
скорости вентилятора.

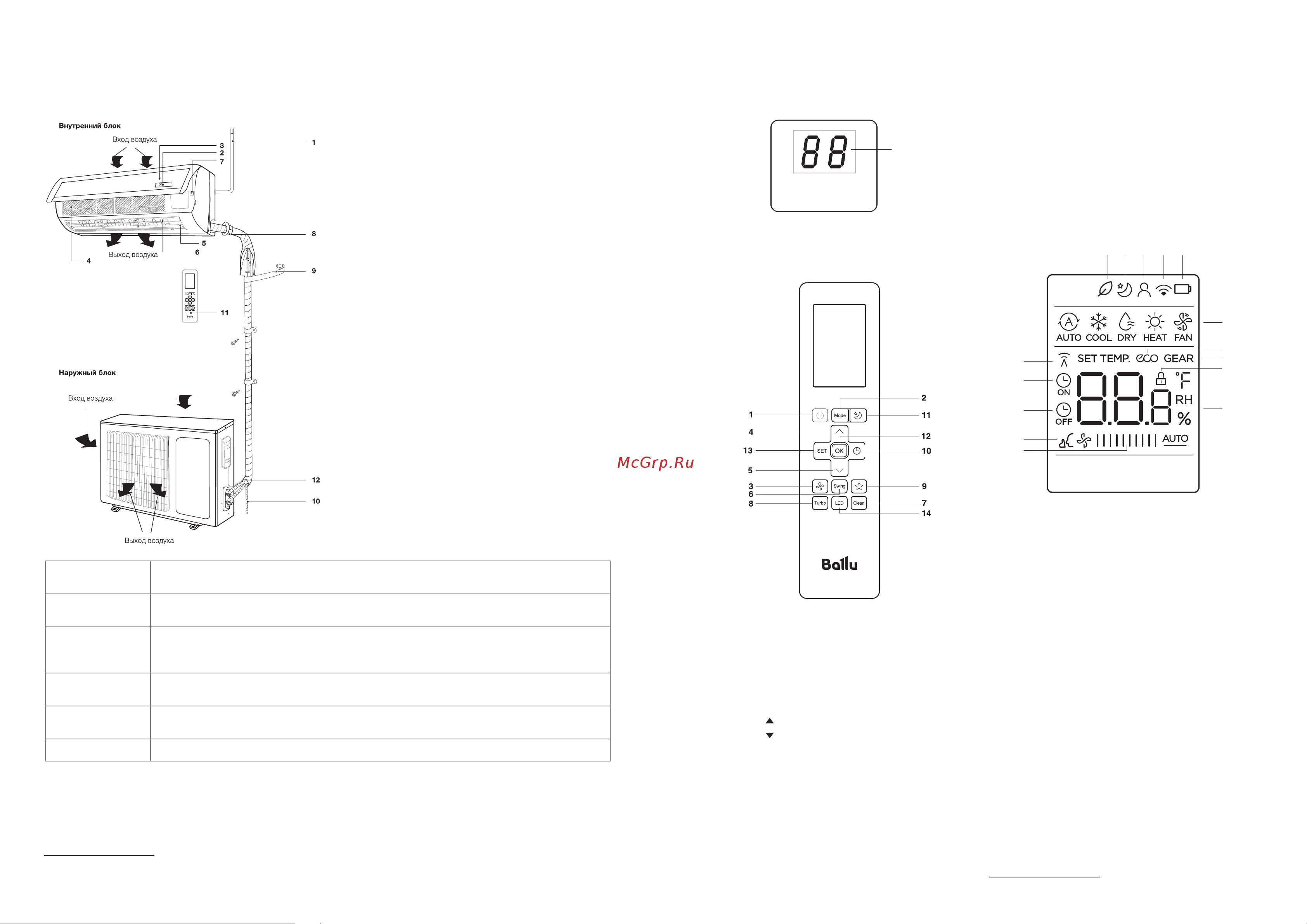

Устройство кондиционера
1 – Шнур питания.
2 – Дисплей.
3 – Передняя панель.
4 – Воздушный фильтр-сетка.
5 – Горизонтальные жалюзи.
6 – Вертикальные жалюзи.
7 – Кнопка ручного выключения.
8 – Межблочная трасса для хладагента*.
9 – Изоляция*.
10 – Дренажная трасса*.
11 – Пульт дистанционного управления.
12 – Соединительная трасса*.
Устройство кондиционера
ПРИ МЕ ЧА НИЕ
Этот кон ди ци о нер со сто ит из вну т рен не го и на руж-
но го бло ков. Уп рав ле ние кон ди ци о не ром воз мож но с
пуль та ДУ.
В комплект сплит-системы (кондиционера воздуха)
входят: один внутренний блок кондиционера воздуха
с пультом управления в упаковке, один внешний (на-
ружный) блок кондиционера воздуха в упаковке, одна
инструкция пользователя.
Воздухозаборная
решетка
Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр, на
котором задерживается пыль.
Воздуховыпускная
решетка
Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.
Пульт ДУ
С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би рать
ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав ли вать ра бо-
ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.
Межблочная трасса
для хладагента
Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб ка ми по
ко то рым те чет хладагент.
Наружный блок
В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие элек-
три че с кие ча с ти.
Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.
* Не входит в комплект поставки.
** Внешний вид блоков вашего кондиционера и пульта дистанционного управления может отличаться от схематических изображений в
инструкции.
Управление кондиционером
1
1. Индикатор температуры
Описание пульта дистанционного управления
1 Кнопка ON/OFF – включение/выключение;
2 Кнопка MODE – выбор режима работы:
Автоматический – Охлаждение – Осушение –
Обогрев – Вентиляция;
3 Кнопка FAN – выбор скорости вращения
вентилятора;
4 Кнопка – увеличение температуры;
5 Кнопка – уменьшение температуры;
6 Кнопка Swing – управление направлением
воздушного потока;
7 Кнопка CLEAN – активация функции
самоочистки внутреннего блока;
8 Кнопка TURBO – активация интенсивного
режима работы;
9 Кнопка SHORTCUT – восстанавливает текущие
настройки или возвращает предыдущие;
10 Кнопка TIMER – активация таймера
* В данной серии не используется
