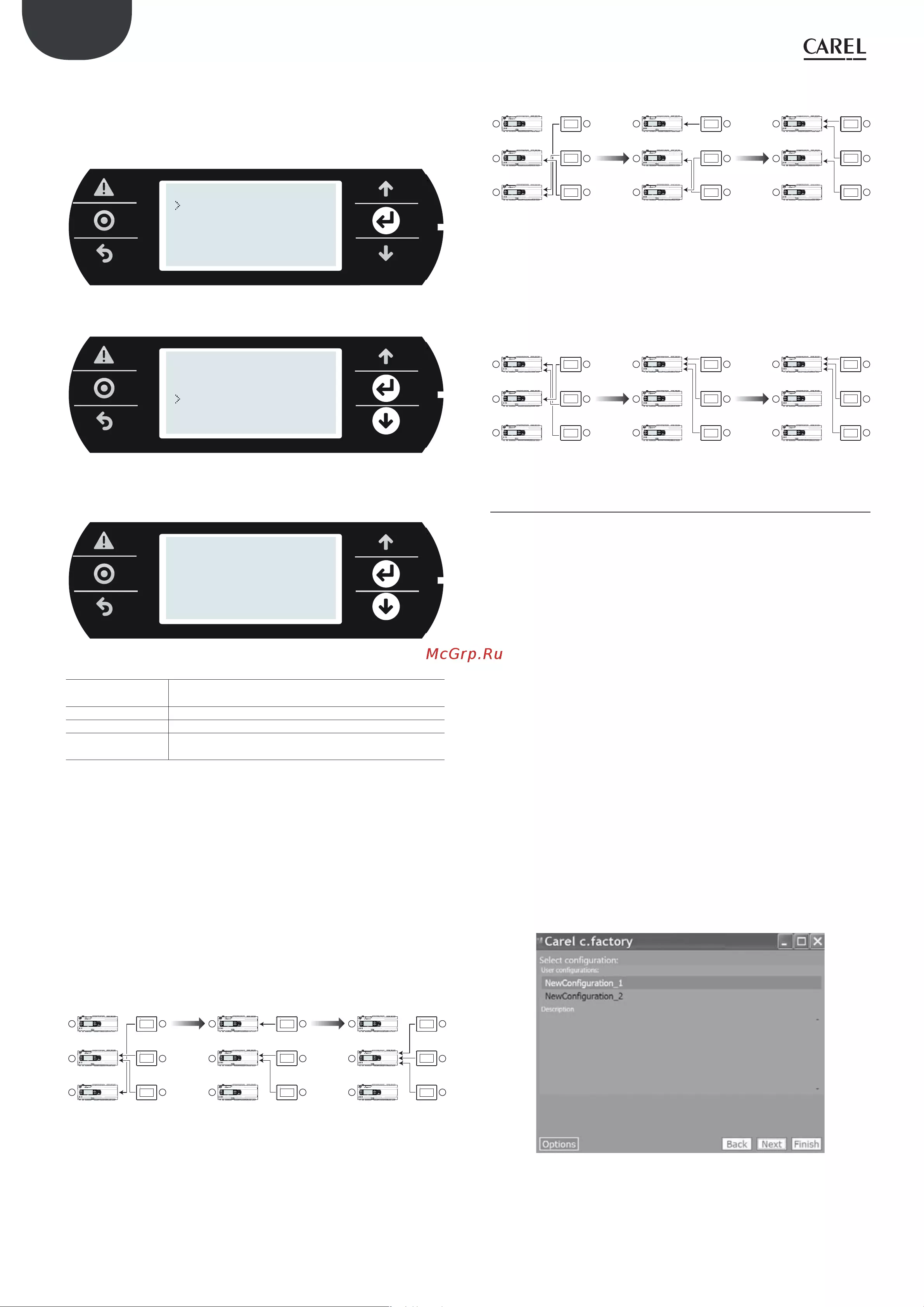

Carel C.PCO MINI BASIC [41/64] Общие терминалы в сети plan
41
RUS
c.pCO sistema +0300057RU изд. 1.1 - 13.04.2015
Изменение сетевого адреса pLAN
Вариант 1 - кнопкой
Нажмите и удерживайте кнопку A в течение 5 секунд; адрес pLAN
загорится ярче;
нажмите несколько раз: значение адреса увеличится;
отпустите кнопку: через несколько секунд гаснет, а сетевой адрес pLAN
записывается в памяти
A
A
G
G0
U1
u2
U3
GND
+VDC
+V
term
GND
+5 V
REF
U4
GND
U5
GND
VG
VG0
Y1
Y2
Y3
Y4
ID1
ID2
ID3
ID4
ID5
ID6
ID7
ID
J1
J24 J2 J3
J4 J5
FieldBus card BMS card
Рис 6.d
Вариант 2 - через экранное меню
1. Одновременно нажмите кнопки Тревога и Ввод и держите 3 секунды,
чтобы открыть меню. Выберите настройки;
INFORMATION
SETTINGS
APPLICATION
UPGRADE
LOGGER
DIAGNOSTICS
2. Выберите настройки pLAN;
PASSWORD
USB SETTINGS
PLAN SETTINGS
CLOCK SETTINGS
TCP/IP SETTINGS
3. Измените адрес контроллера в сети pLAN и подтвердите, нажав
кнопку "Update confi guration".
pLAN pCO Addr:7
Release Term:No
Acquire Term:No
Update config:yes
6.4 Настройка адреса терминала и
подсоединение контроллера к
терминалу
После настройки сетевого адреса контроллера (см. параграф
выше) перед установлением соединения между ним и терминалом
необходимо настроить адрес самого терминала. Если контроллер
подсоединен к внешнему терминалу с адресом 32 (по умолчанию),
между ними устанавливается соединение, и внешний терминал начинает
дублировать то, что показывается на встроенном дисплее контроллера
(если он есть). Чтобы добавить еще несколько отдельных или общих
графических терминалов, им нужно выдать уникальные адреса и сделать
соответствующие настройки в контроллере:
1. Чтобы ввести адрес терминала, одновременно нажмите и удерживайте
кнопки ВВЕРХ, ВНИЗ и Ввод 3 секунды. Откроется окно, показанное на
рис. 6.e. Введите адрес терминала (от 1 до 32) и нажмите кнопку Ввод.
Display address
setting........... 32
I/O Board Address: 01
2. Откроется окно со списком настроенных терминалов. Сделайте
терминал отдельным (Priv) или общим (Shared) и нажмите кнопку
подтверждения, чтобы выйти. Через несколько секунд соединение
будет установлено.
P:01 Adr Priv/Shared
Trm1 21 Sh
Trm2 22 Sh
Trm3 23 Sh OK?Yes
3. Чтобы настроить адрес второго графического терминала, повторите
вышеуказанную процедуру.
6.5 Общие терминалы в сети pLAN
Объединив в локальную сеть (pLAN), контроллерам c.pCO можно сделать
общим один терминал pGD. Общий терминал, например, пригодится
для обновления операционной системы и/или программы управления.
Объедините контроллеры и терминалы в сеть (рис. 6.g). Выдайте сетевой
адрес pLAN каждому контроллеру соответствующей кнопкой (см. пункт 6.3),
и каждому графическому терминалу, как было рассказано выше. На рисунке
ниже показано три контроллера c.pCO и три графических дисплея pGD,
объединенные сетью pLAN и каждый со своим уникальным адресом.
Term 1
Addr: 21
Term 2
Addr: 22
Term 3
Addr: 23
c.pCO
Addr:1
c.pCO
Addr: 3
G
G0
U1
U2
U3
GND
+VDC
+V
term
GND
+5 V
REF
U4
GND
U5
GND
J1 J24 J2 J3
J10
FieldBus card
J11 pLAN
G
G0
U1
U2
U3
GND
+VDC
+V
term
GND
+5 V
REF
U4
GND
U5
GND
J1 J24 J2 J3
J10
FieldBus card
J11 pLAN
G
G0
U1
U2
U3
GND
+VDC
+V
term
GND
+5 V
REF
U4
GND
U5
GND
J1 J24 J2 J3
J10
FieldBus card
J11 pLAN
c.pCO
Addr: 2
A
B
Рис 6.e
1. Выдайте адреса всем терминалам (Терм1, Терм2, Терм3), как указано в
пункте 6.4.
2. Выдав адреса трем графическим терминалам, сделайте их “общими”.
Это нужно сделать для каждого терминала по отдельности (см. пункт
6.4).
P:01 Adr Priv/Shared
Trm1 21 Sh
Trm2 22 Sh
Trm3 23 Sh OK?Yes
