2. Настройка уставки срабатывания:

Пример: требуется настроить термостат KP61 на срабатывание (защита от замерзания) при

температуре + 5 C.

Для настройки термостата необходимо воспользоваться номограммой (рис.1.).

Настройка: по шкале В определяем требуемое значение уставки и проводим прямую линию

вверх до пересечения с любой кривой линией. От точки пересечения ведем прямую вправо и

определяем фактическое значение уставки (RANGE) (ок. +7C), которое необходимо выставить

вручную по шкале диапазона настройки прибора.

Внимание! Истинное значение уставки всегда будет отлично от фактического на шкале

прибора!

Далее по кривой определяем значение дифференциала (DIFF) (3C), которое так же вручную

выставляется с помощью отвертки по шкале установки дифференциала.

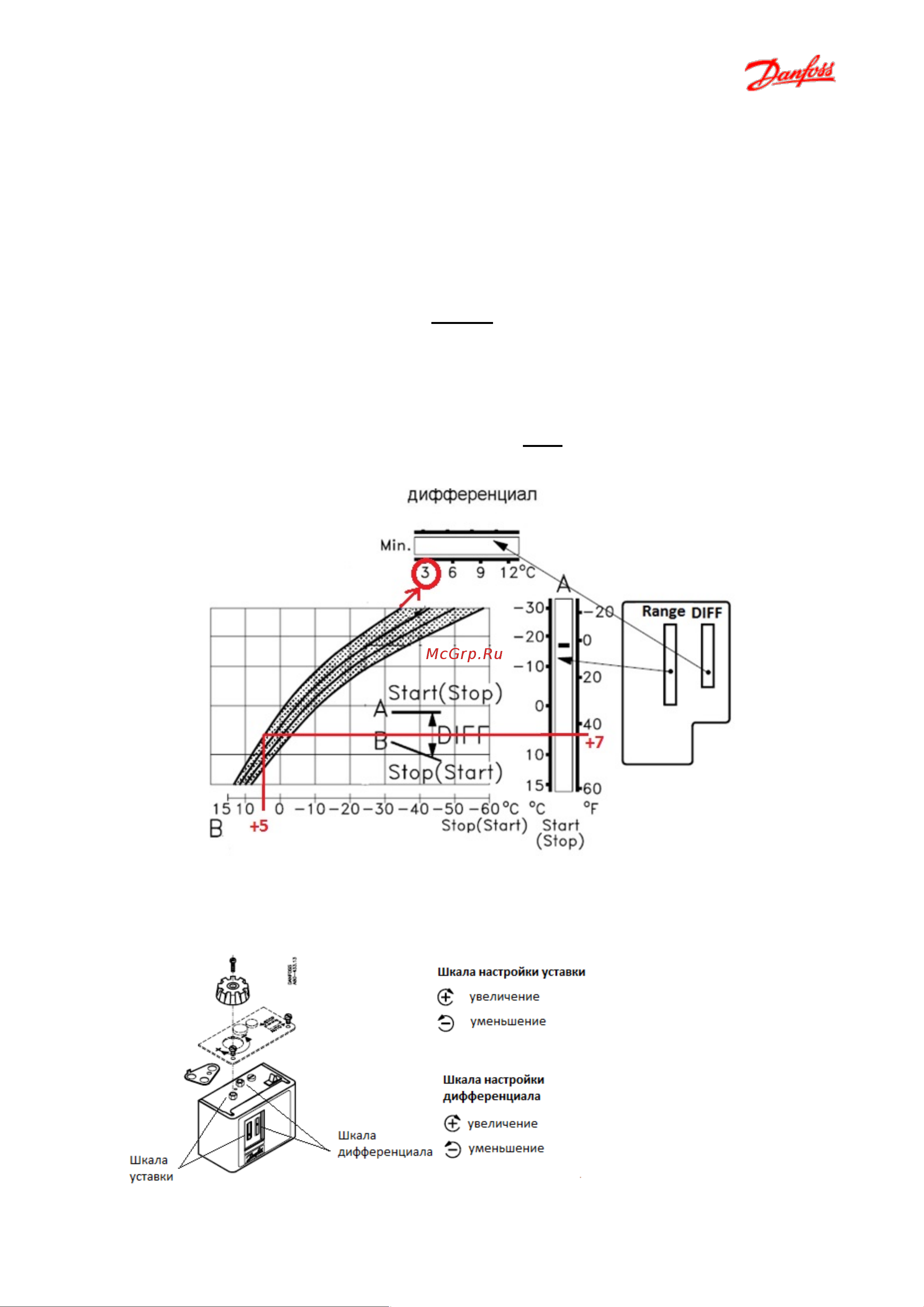

Рис.1. Номограмма настройки термостата KP61

Для настройки реле температуры необходимо снять защитную пластину (рис.2).

Рис.2.
