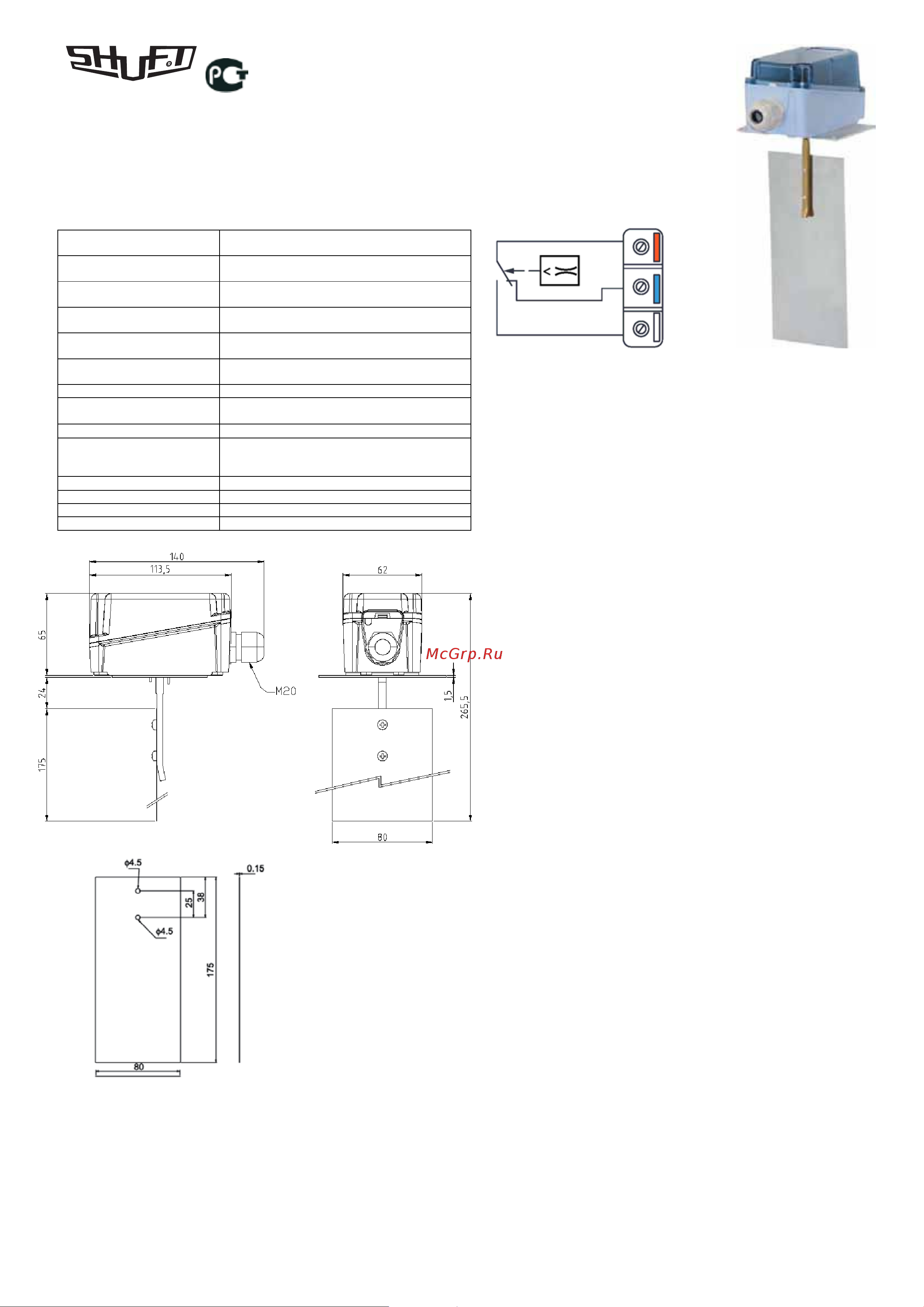

РЕЛЕ ПОТОКА ВОЗДУХА SL1E/HY
Руководство по эксплуатации
Реле потока воздуха SL1E/HY предназначено для контроля потока
воздуха и неагрессивных газов в воздуховодах систем вентиляции,
кондиционирования или очистки воздуха. Основное назначение
датчика — оценка работоспособности вентиляторов. При
недостаточном потоке воздуха сигнализируется авария.
Технические данные
Минимальное значение
отключения
1 м/с
Минимальное значение
включения
2,5 м/с
Максимальное значение
отключения
8 м/с
Максимальное значение
включения
9,2 м/с
Максимальная температура
воздуха
85 °С
Контакты
Пылезащищенные микропереключатели с
перекидными контактами
Релейный выход 15(8) А, 24…250 В~
Рабочая температура
-40…+85 °С при влажности 10…90% (без
конденсации)
Температура в канале
-10…+85 °С
Материал Лопатка – нержавеющая сталь, рычаг -
латунь, корпус - АБС-пластик, крышка –
прозрачный поликарбонат
Температура хранения
-40…+85 °С
Степень защиты IP65 снаружи канала
Размеры корпуса 140х62х65 мм
Вес 036 г
Монтаж
Монтаж должен проводиться только квалифицированным
персоналом с учетом соответствующих действующих норм.
Монтаж производится при отсутствии напряжения. Прибор следует
надежно закрепить на поверхности канала с помощью метизов.
Устройство откалибровано на минимальное значение отключения.
Большее значение задается поворотом винтом настройки по
часовой стрелке. Из-за риска поломки при скорости воздуха свыше
5 м/с лопатка должна обрезаться в соответствии с разметкой. При
этом минимальное значение отключения возрастает с 1 до 2,5 м/с.
Во избежание завихрений и
неустойчивости положения лопатки
следует обесп
ечить прямые участки
воздуховодов длиной в 5 диаметров
выше и ниже места установки датчика.
Схема соединений
Подключите красную и белую клеммы. Контакт красный - белый
размыкается, когда поток падает ниже заданного уровня.
При отсутствии потока контакт красный - синий замыкается и
может использоваться как сигнальный или аварийный.
Утилизация
Указания по утилизации можно получить у представителя органа
местной власти.
Гарантийные обязательства
Срок гарантии на изделие 1 год с момента продажи.
Для установки (подключения) изделия необходимо обращаться
в
специализированные организации. Продавец, изготовитель,
уполномоченная изготовителем организация, импортер, не несут
ответственности за недостатки изделия, возникшие из-за его
неправильной установки (подключения).
В конструкцию, комплектацию или технологию изготовления
изделия могут быть внесены изменения с целью улучшения его
характеристик. Такие изменения вносятся в изделие без
предварительного уведомления покупателя и не влекут
обязательств по изменению (улучшению) ранее выпущенных
изделий.
Для выполнения гарантийных обязательств обращайтесь к
продавцу. Настоящая гарантия действительна только на
террито
рии РФ на изделия, купленные на территории РФ.
Настоящая гарантия не распространяется:
на периодическое и сервисное обслуживание оборудования
(чистку и т. п.).
Настоящая гарантия не предоставляется в случаях:
изменения изделия, в том числе с целью усовершенствования и
расширения области его применения;
использования изделия не по его прямому назначению, не в
соответствии с его руководством по эксплуатации, в том числе
эксплуатации изделия с перегрузкой или совместно со
вспомогательным оборудованием, не реко
мендованным
продавцом, изготовителем, импортером, уполномоченной
изготовителем организацией;
наличия на изделии механических повреждений (сколов, трещин и
т. п.), воздействия на изделие чрезмерной силы, химически
агрессивных веществ, высоких температур, повышенной
влажности или запыленности, концентрированных паров и т. п.,
если это стало причиной неисправности изделия;
ремонта, наладки, установки, адаптации или пуска изделия в
эксплуатацию не уполномоченными на то организациями или
лицами;
стихийных бедствий (пожар, наводнение и т. п.) и других причин,
находя
щихся вне контроля продавца, изготовителя, импортера,
уполномоченной изготовителем организации;
неправильного выполнения электрических и прочих соединений, а
также неисправностей (несоответствия рабочих параметров
указанным в руководстве) внешних сетей;
дефектов, возникших вследствие воздействия на изделие
посторонних предметов, жидкостей, животных и продуктов их
жизнедеятельности и т. д.;
неправильного хранения изделия;
дефектов системы, в которой изделие использовалось как
элемент этой системы;
дефектов, возникших вследствие невыполнения покупателем
руководства по эксплуатации оборудования.
АИ 46
Красный
Синий
Белый
Лопатка
