- 35 -
УСТАНОВКА
УСТАНОВКА
5.11
B
A
C
45°
90°
C12

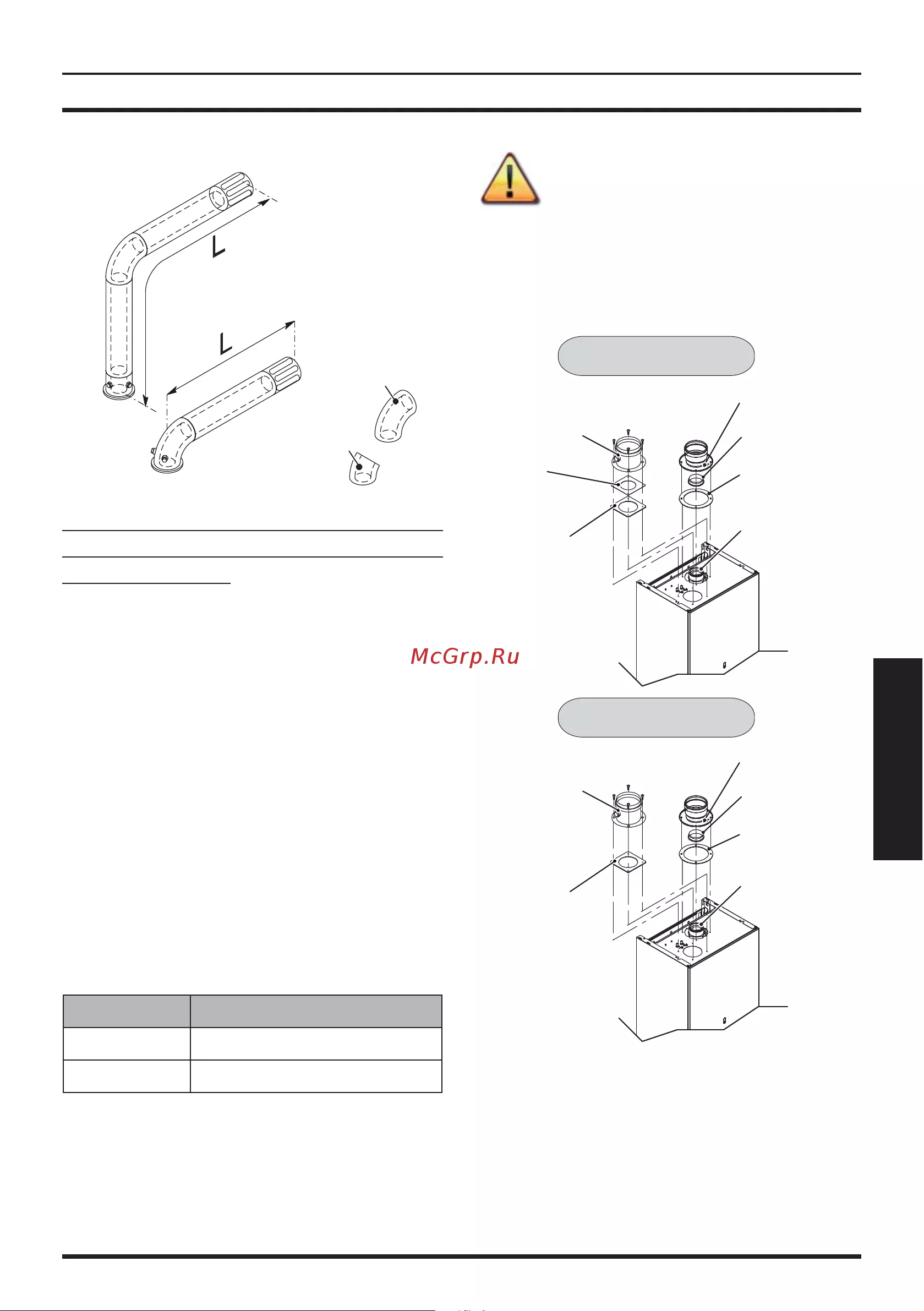

Комплект раздвоенных труб для забора
воздуха и отвода дыма Ø 80 мм (Рисунок
5.14 - Рисунок 5.15)
Этот комплект позволяет разделить трубы для
отвода дыма и забора воздуха.
Выводы можно подсоединить к соответству-
ющим специально спроек тированным дымо-
ходам или отводить дым и производить забор
воздуха непосредственно через стену.
Минимальная длина труб не должна быть
меньше 1 м, а максимальная суммарная дли-
на участков A + B (см. Рисунок 5.14 и Рису-
нок 5.15) при использовании удлинителей не
должна превышать значений таблицы, приве-
денной ниже (см. также Таблицу Рисунок 5.13
для модели 24 кВт и графики Рисунок 5.16 для
моделей 32 кВт):
Модель Макс. длина (A+B)
24 кВт 30 метров
32 кВт 15 метров
Для достижения максимальной допустимой
длины в наличии имеются удлинители.
В зависимости от максимальной
длины установленного комплекта
необходимо установить между
котлом и патрубком забора возду-
ха/отвода дыма соответствующую
диафрагму.
5.12
Фланцевый патрубок
забора воздуха
Прокладка
Диафрагма
дымоотвода
Прокладка
котла
Фитинг
дымоотвода
Прокладка на
поверхность
котла
Фланцевый патрубок
забора воздуха
Диафрагма
забора
воздуха
Прокладка
Диафрагма
дымоотвода
Прокладка
котла
Соединение
дымоотвода
Прокладка на
поверхность
котла
Модель 24 кВт
Модель 32 кВт
