Biasi RINNOVA [37/64] Электрическое соединение котла
- 37 -
УСТАНОВКА
УСТАНОВКА

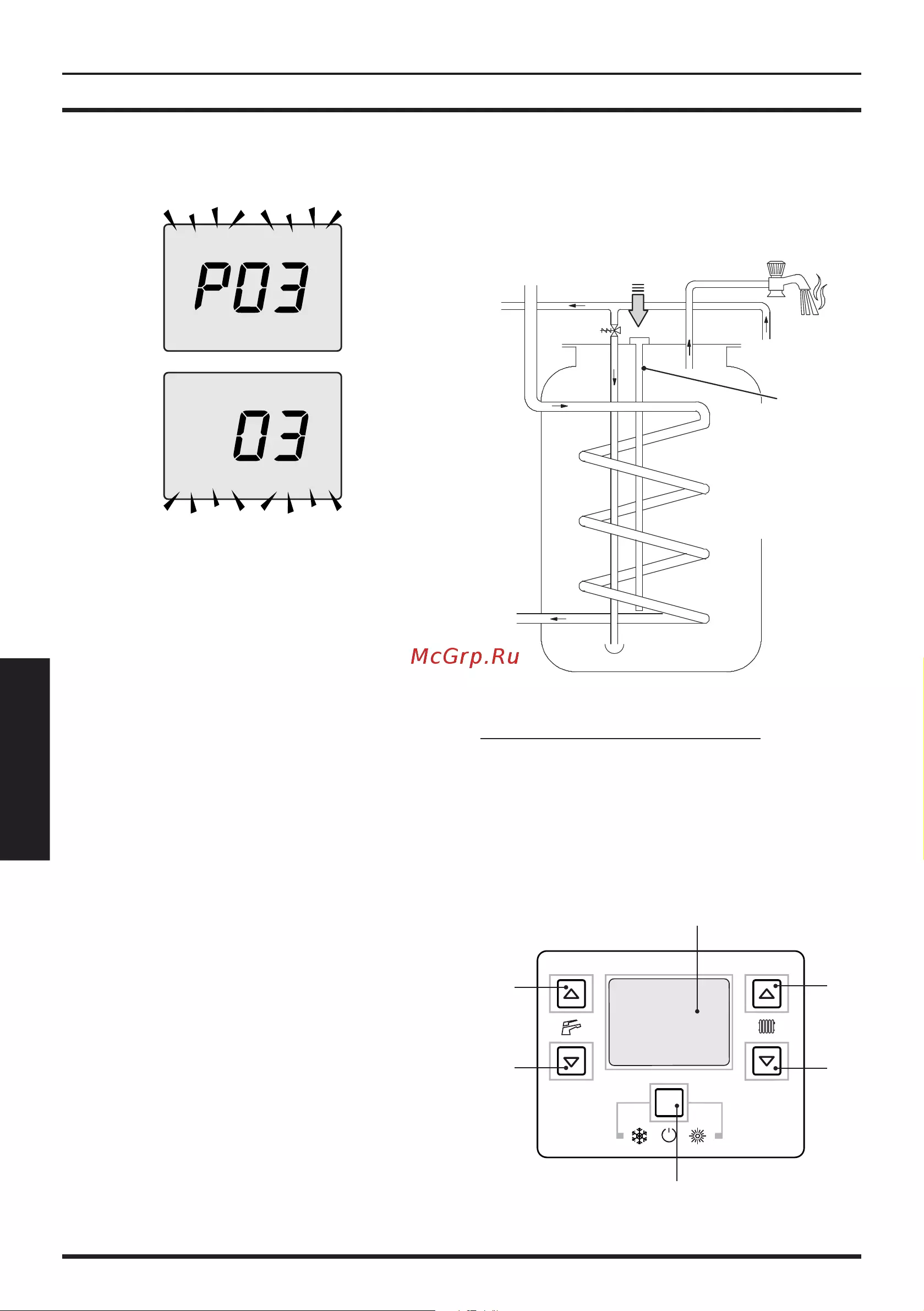

Рисунок 5.18
Пролистайте параметры, используя кнопку
13 или 14, до появления на ЖК-дисплее кода
P17, который сменяется значением параме-
тра, указывая на вход в «параметр 17» (Рису-
нок 5.19).

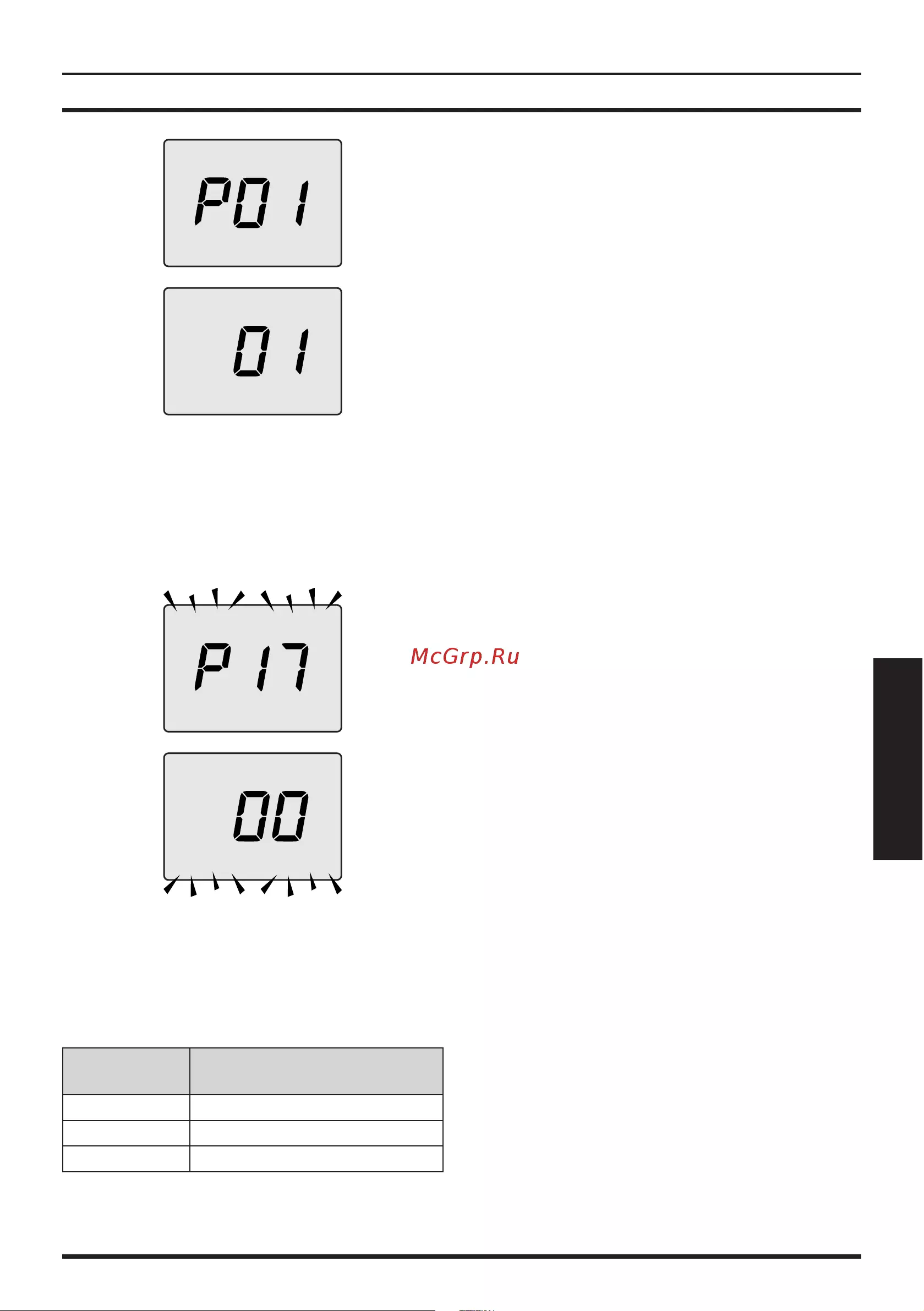

Рисунок 5.19
При помощи кнопки 10 или 11 можно изме-
нить значение параметра 17 с минимум 01
до максимум 02.
ЖК-дисплей
Частота
включения
00 OFF (Выкл.)
01 каждые 2 дня
02 каждые 3 дня
Режим активируется через 12 часов после вве-
дения настройки.
Чтобы подтвердить внесенное значение, на-
жмите кнопку 12 (Рисунок 5.17);
При нажатии кнопки 13 или 14 (Рисунок 5.17)
происходит выход без изменения настрой-
ки.
При одновременном нажатии и удержива-
нии в течение 10 секунд кнопок 13-13-13
(Рисунок 5.17) происходит выход из "режима
программирования".
5.13 Установка внешнего датчика
температуры
(факультативно)
Внешний датчик необходимо установить на
наружной стене здания, избегая:
прямого воздействия солнечных лучей;
влажных стен или стен, на которых образу-
ется плесень;
установки в непосредственной близости от
вентиляторов, выпускных патрубков или ды-
моотводов.
5.14 Электрическое соединение котла
с внешним датчиком
Для подсоединения внешнего датчика к котлу
необходимо использовать электропровода с
сечением не менее 0,50 мм
2
.
Электропровода для подсоединения внеш-
него датчика к котлу должны проходить по
желобкам, отличным от жилы проводов,
подключенных к сети (230 В), так как они
являются низковольтными, и их макси-
мальная длина не должна превышать 20
метров.

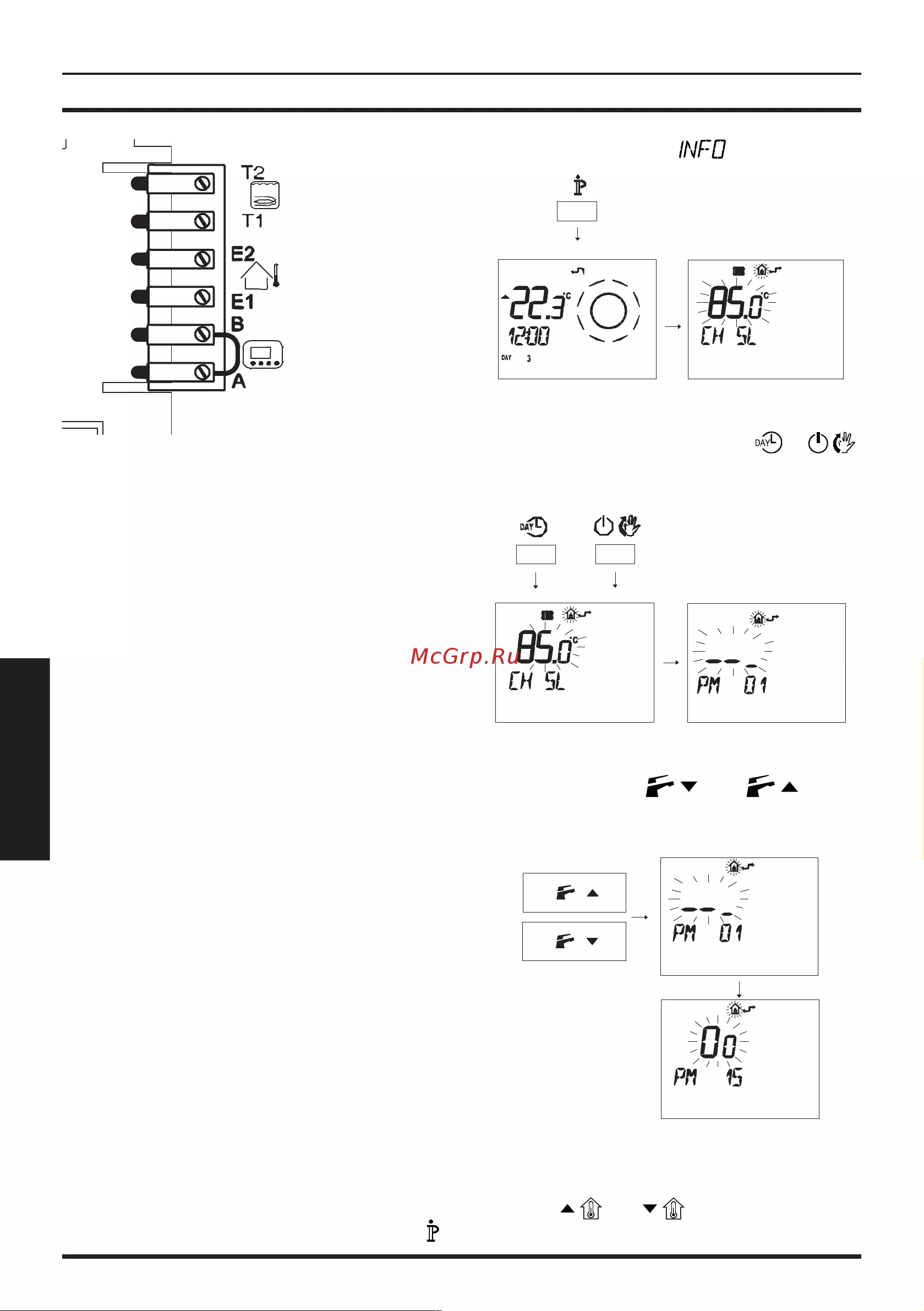

Чтобы подсоединить внешний датчик, исполь-
зуйте клеммные колодки (Рисунок 5.20).
