12 Способ резки: под углом от 0 до 45 градусов

Станок позволяет осуществлять резку от 0 до 45 градусов

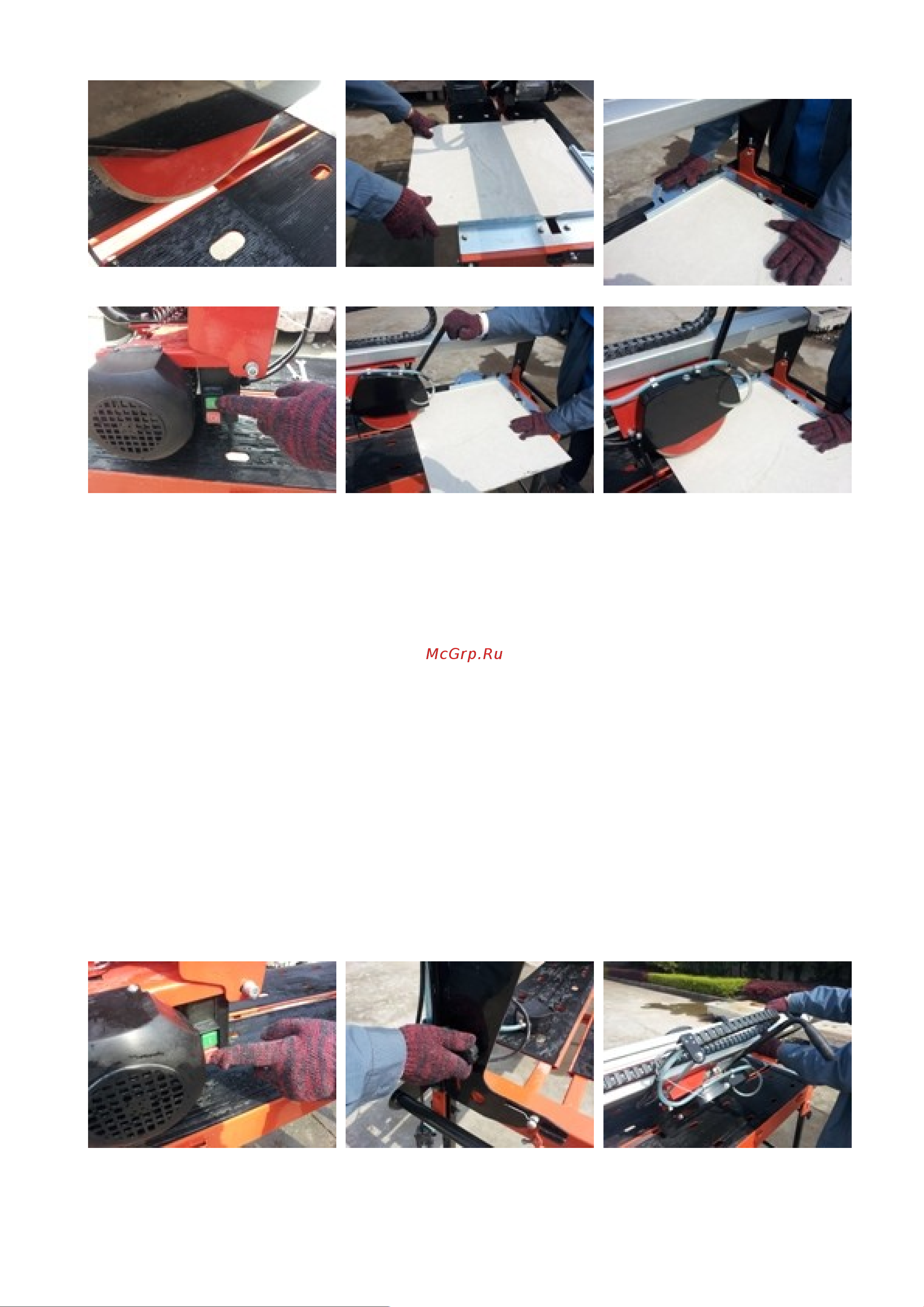

Резка под углом можно осуществлять, выполняя следующие действия:

 Выключите станок и убедитесь, что диск не вращается. (1)

 Освободите ручки на каждой стороне станка. (2)

 Установите режущую головку под необходимый угол. (3)

 Затяните ручки (4)

 Отпустите регулировочные ручки. (5)

 Отрегулируйте глубину и затяните ее глубоко. (6)

 Убедитесь, что диск не касается стола в любом положении и режущая

головка находится в нижнем положении. (7)

 Положите материал на стол.(8)

 Запустите станок. (9)

 Тяните ручку медленно и без лишнего давления.

1 2 3
