5
Производитель гарантирует надёжную работу тепловентилятора при соблюдении
условий хранения, правильности монтажа, соблюдении правил эксплуатации и
обслуживания, указанных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с дня продажи через розничную торговую сеть. Срок
службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в
процессе эксплуатации в период гарантийного срока. В случае нарушения
работоспособности в течение гарантийного срока владелец имеет право на его
бесплатный ремонт.
')
+6 ).)) )
) 0 $ $
., ) )0$+
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов,
болтов, гаек и прочих следов разборки или попытки разборки тепловентилятора.
3. Если неисправность тепловентилятора стала следствием нарушения условий
хранения, попадания внутрь посторонних предметов, жидкостей, нарушения
условий эксплуатации.
4. При перегрузке или заклинивании двигателя (одновременный выход из строя
ротора и статора, обеих обмоток статора).
5. При механическом повреждении сетевого шнура или штепсельного разъёма.
6. При механическом повреждении корпуса и его деталей.
Гарантия не распространяется на шнуры питания. В случае повреждения изоляции,
шнуры питания подлежат обязательной замене без согласия владельца (услуга
платная).
Предметом гарантии не является неполная комплектация ЭТВ, которая могла быть
выявлена при продаже. Претензии от третьих лиц не принимаются.
Тепловентилятор. в ремонт должен сдаваться чистым, в комплекте с
принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы тепловентилятора, например:
-падение оборотов электродвигателя;
- изменение шума;
- появление постороннего запаха, дыма, вибрации, стука,
прекратите работу и обратитесь на завод изготовитель или гарантийную
мастерскую.
Гарантийный, а также послегарантийный ремонт, производится оригинальными
деталями и узлами только в гарантийных мастерских, указанных в перечне «Адреса
гарантийных мастерских».
С гарантийными обязательствами ознакомлен и согласен: ,,______,, __________________
дата подпись покупателя
7 7 7!

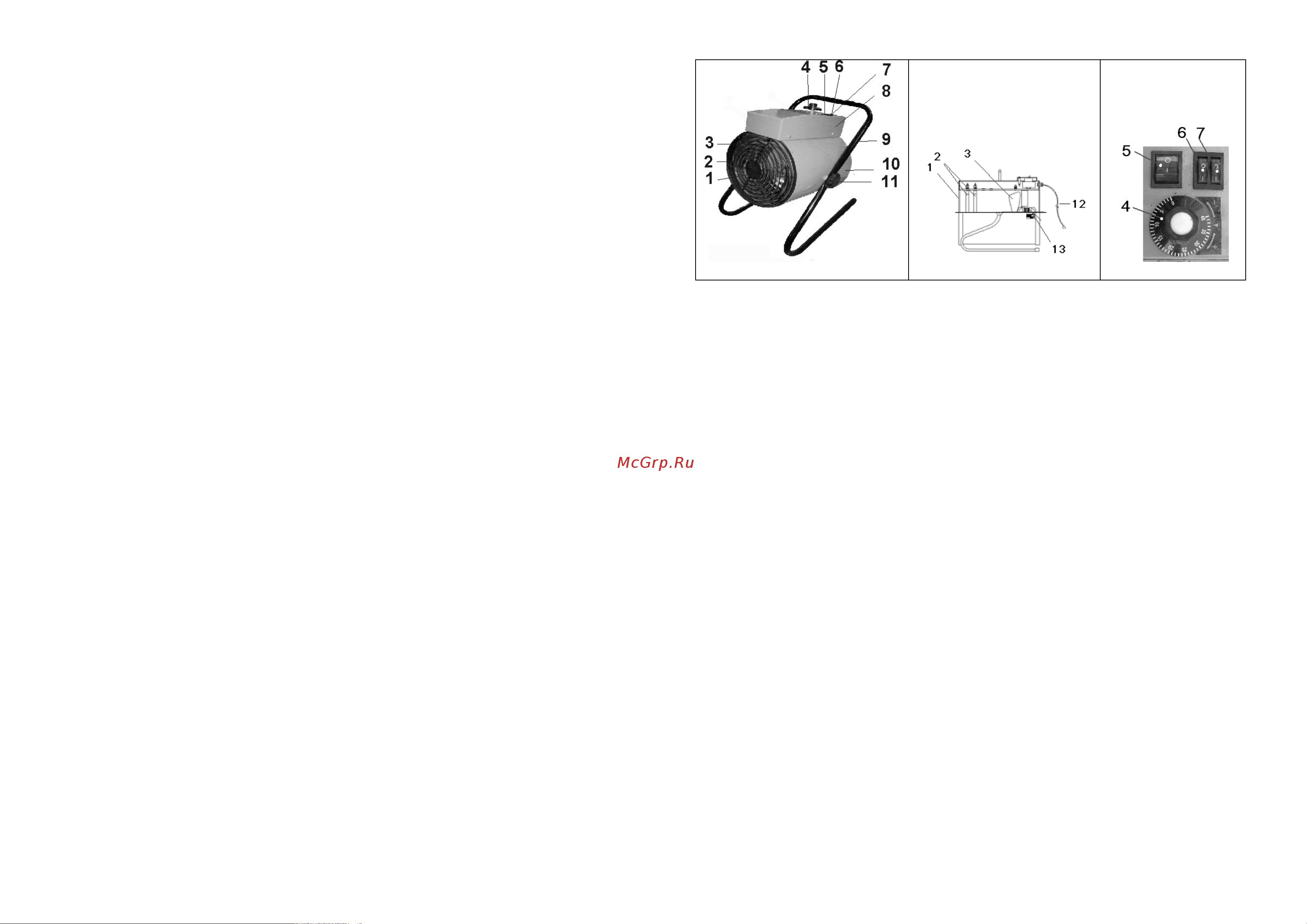

1. Решётка
2. Трубчатый элемент нагревательный (ТЭН)
3. Крыльчатка
4. Ручка терморегулятора
5. Переключатель вкл/выкл «вентилятор»
6. Переключатель вкл/выкл «тёплый воздух»
7. Переключатель вкл/выкл «горячий воздух»
8. Кожух (электр.)
9. Ручка
10. Корпус
11. Винт
12. Шнур питания
13. Электродвигатель
8 9$)*0('
8# 173
6.1.1. Квалифицированный электрик должен установить штепсельный разъём только из
комплекта поставки данного ЭТВ. Подключение производите к электрической сети,
соответствующей техническим характеристикам ЭТВ.
6.1.2. Установите ЭТВ на ровной горизонтальной поверхности пола так, чтобы был
свободный доступ к органам управления.
': $ (' + ;
6.1.3. Для изменения в вертикальном направлении создаваемого ЭТВ воздушного
потока ослабьте с двух сторон винты (11), наклоните корпус (10) относительно ручки
(9). Выбранное положение закрепите с двух сторон винтами (11).
8'+17;!3
<(' 0
$); +)=
(' $ ) $ +) $ '
;(' +>$ ,
)$* $)
9 $ $: $
6.2.1. Установите переключатели (5, 6, 7) в положение выключено (●).
6.2.2. Установите электрическую вилку в розетку электрической сети, рассчитанную
на потребляемую мощность Вашего ЭТВ (см. 6.1.1.).
6.2.3. Для включения ЭТВ в режиме вентилятора переведите переключатель (5) в
положение ( ▌).
? ' $
