Инструкция по эксплуатации и тех обслуживанию. Фрезеры электрические
стр. 7
1. Регулятор выбора скорости
2. Ручка левая
3. Выключатель
4. Ручка правая
5. Винты с барашками для
параллельной направляющей*
6. Шкала для параллельной
направляющей
7. Основание/Направляющая
пластина
8. Цанговый патрон
9. Резьбовой колпачок
10. Ограничитель глубины
11. Регулировочное колесо
ограничителя глубины
12. Ограничитель,
шестипозиционный
13. Винт с барашком для
глубиномера*
14. Рычаг блокировки
15. Шкала «глубины реза»
16. Блокировка шпинделя
17. Ключ
18. Винты (2х)*
19. Адаптер для удаления
стружки*
20. Точная регулировка
21. Направляющая пластина*
22. Сетевой кабель
23. Параллельная
направляющая*
24. Центрирующая булавка*
25. Винт с барашком для
центрирующей булавки*
26. Винт с барашком
27. Поворотный буфер
28. Патрон для специальной
цанги*
* - аксессуары. Не все указанные аксессуары входят в стандартную
поставку

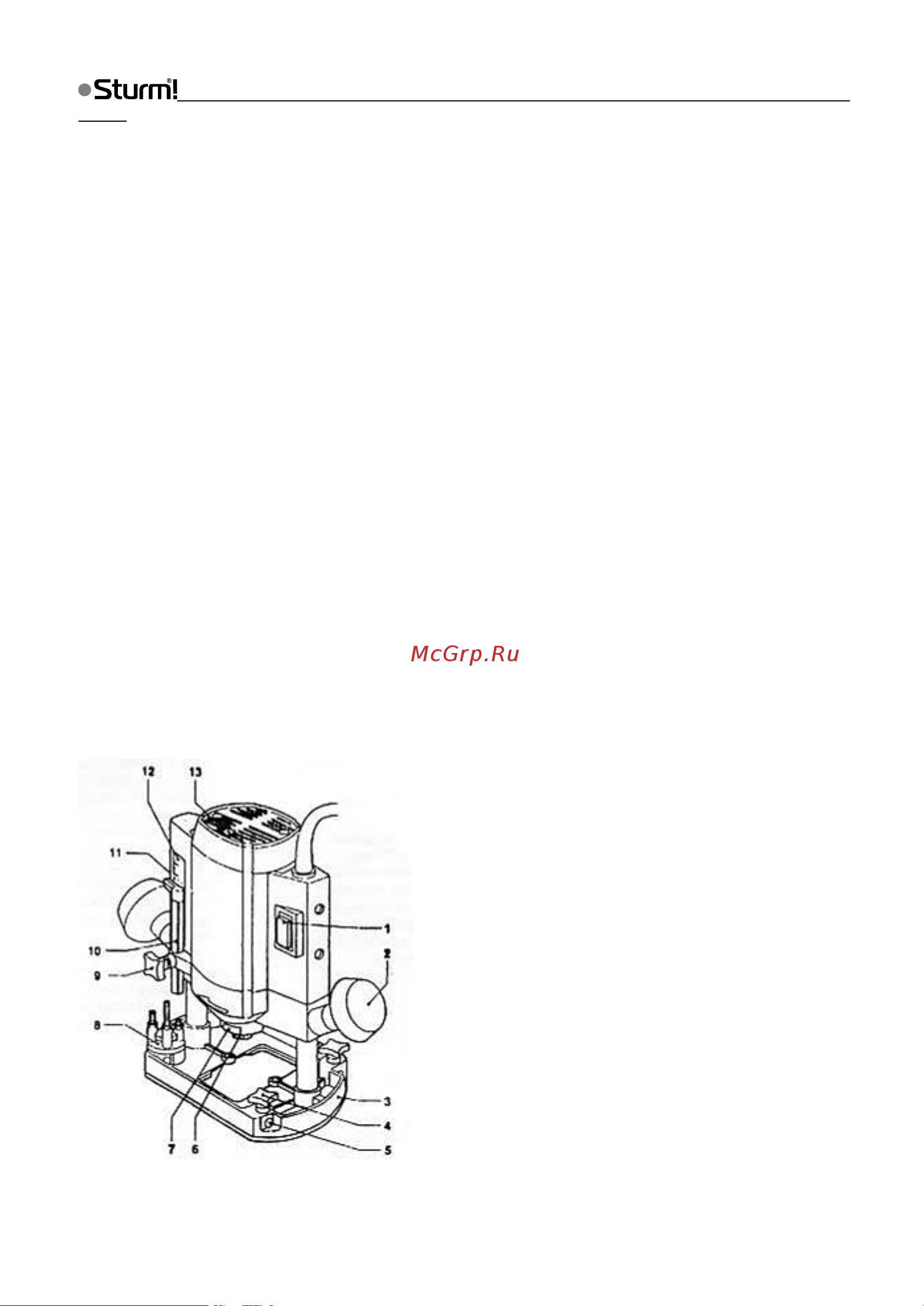

Описание(ER1110)
1. Выключатель
2. Ручка
3. Станина
4. Зажимной болт параллельного
направляющего устройства
5. Пазы для параллельного направляющего
устройства
6. Гайка цангового зажима
7. Фиксатор шпинделя
8. Револьверный ограничитель глубины
резания
9. Ограничитель глубины резанья с
зажимным болтом
10. Ограничитель глубины резанья
11. Зажимной рычаг
12. Линейка для определения глубины
фрезерования
13. Маховичок электронный регулировки
скорости
Технические характеристики моделей.
