Инструкция по эксплуатации и техобслуживанию , штробореза Стр. 9

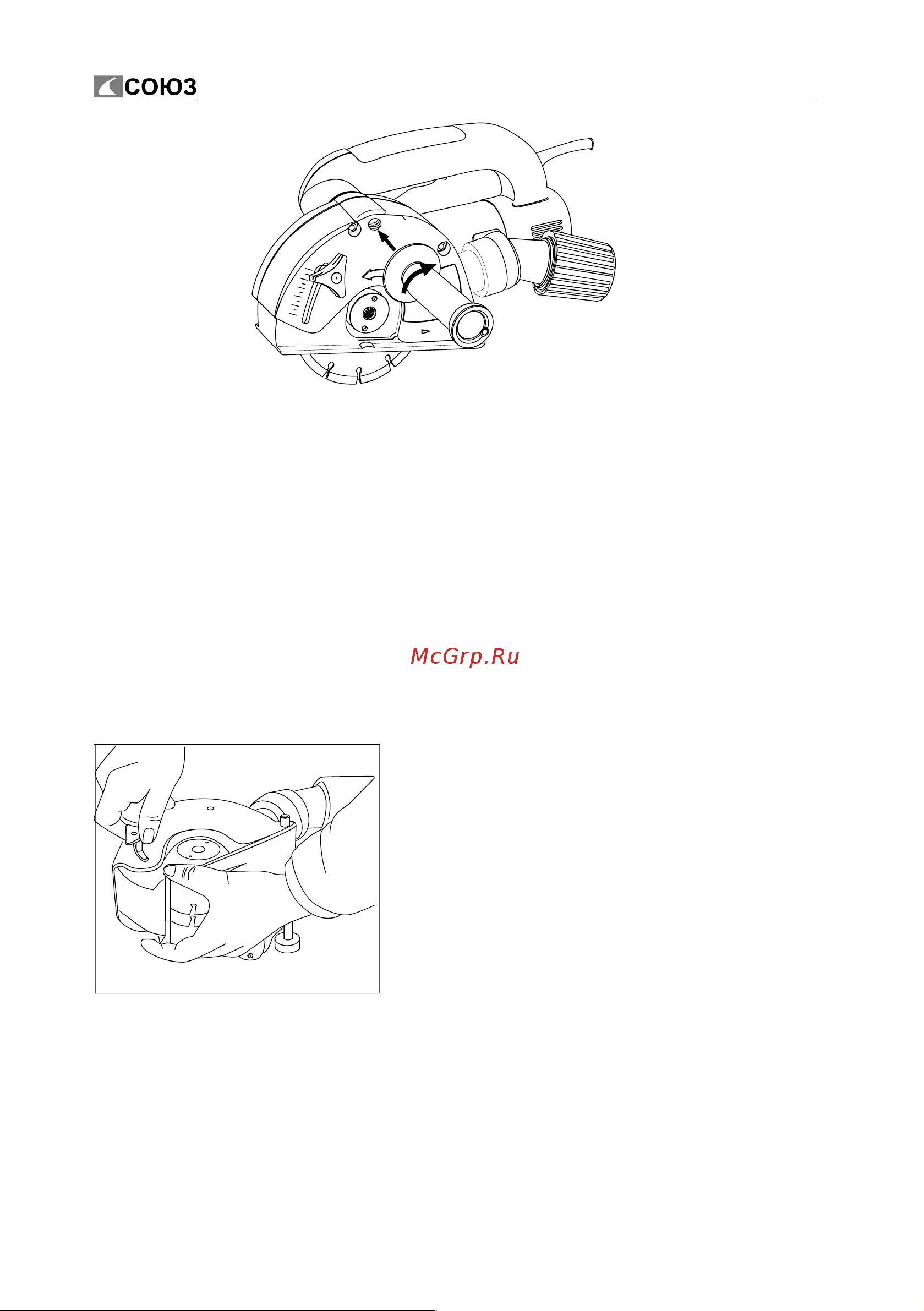

Рис.1

Кнопка блокировки вала (9)

При установке или замены режущих дисков кнопка блокировки

препятствует вращению вала при отвинчивании и снятии внешнего

фланца (с помощью штифтового гаечного ключа, входящего в

комплект поставки).

Настройка глубины резки (Рис.2)

Ослабьте четырехгранный болт, отрегулируйте необходимую глубину,

и заверните его

Внимание: Прежде чем снять или подогнать какую-либо часть,

пожалуйста, выдерните вилку из розетки. Раскрутите крепежный винт

и боковую крышку корпуса.

Рис.2

1. Ослабить рукоятку регулировки глубины.

2. Поднять/опустить подвижный щиток.

3. Установить нужную глубину.

4. Затянуть рукоятку регулировки глубины.

Настройка ширины резки (Рис.3)
