ПАСПОРТ НА ПРЕСС ГИДРАВЛИЧЕСКИЙ КАБЕЛЬНЫЙ

1. НАЗНАЧЕНИЕ

Пресс ручной гидравлический электромонтажный со встроенным насосом

предназначен для опрессовки кабельных наконечников и гильз в местах соединения

электрических кабелей. Опрессовка производится гексагональным (шестигранным)

методом.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

артикул тип

медный

кабель, мм2

алюм-ый

кабель, мм2

усилие, т

ход штока,

мм

матрицы, мм2 масса, кг

1181201 YQK-120A 10-120 10-95 8 14

10,16,25,35,50,70,95,120

3,5

1182401 YQK-240A 16-240 10-185 12 18

16,25,35,50,70,95,120,150,185,240

4,5

1183001 YQK-300A 16-300 10-240 13 20

16,25,35,50,70,95,120,150,185,240,300

4,5

Дата продажи: МП: Кол-во: шт

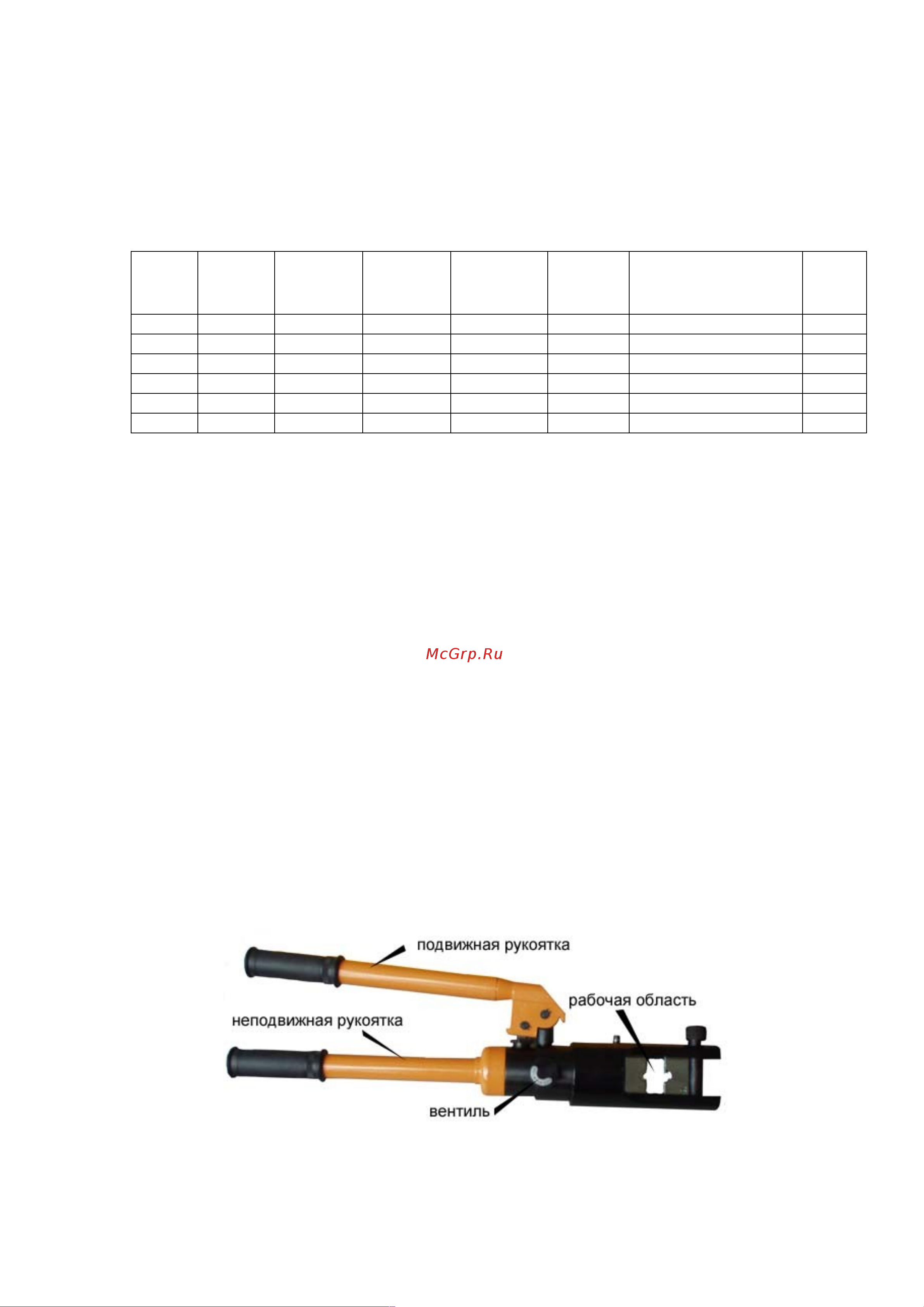

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Чтобы привести пресс в рабочее состояние необходимо вставить в рабочую область

пресса подходящие по размерам матрицы. ВНИМАНИЕ! Перед началом работы

необходимо убедиться, что матрицы подобраны правильно, иначе возможна поломка

пресса либо неправильное обжатие наконечника. Плотно закрутить спускной вентиль по

часовой стрелке. Затем подвижная рукоятка пресса поднимается вверх на полный ход до

упора, при этом поднимается сердечник масленого нагнетателя и открывается клапан

подачи масла. Между матрицей и пуансоном помещается обжимаемая деталь. Когда

рукоятка опускается вниз, пропускной клапан открывает путь маслу в линию нагнетания.

Под давлением масла начинает двигаться поршень, перемещая пуансон и сжимая

возвратную пружину. По достижению рукоятки крайнего положения необходимо поднять

её вверх. Под действием возвратной пружины поршень вернётся в исходное положение.

Эти действия нужно повторить несколько раз, пока матрицы не соприкоснуться друг с

другом. Затем, при медленном ослаблении спускного вентиля, постепенно сбрасывается

давление через клапан, и масло стекает обратно в масленый резервуар. После закрывается

спускной вентиль. Пресс возвращается в первоначальное состояние
