ТАЛЬ РУЧНАЯ ШЕСТЕРЕННАЯ

(CHAIN HOIST/BLOCK (HS-Z/622-A)

ПАСПОРТ

1. НАЗНАЧЕНИЕ ТАЛИ РУЧНОЙ ШЕСТЕРЕННОЙ

Таль ручная шестеренная предназначена для подъема удержания в поднятом положении и

опускания груза массой от 0,5 т до 10,0 т при ремонтных, монтажных и строительных

работах.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАЛЕЙ

Грузоподъемность, т 0,5 1,0 2,0 3,0 5,0 10,0

Высота подъема (длина цепи), м 3,0 6,0 9,0 12,0 18,0

Усилие на руке 22 22 22 32 32

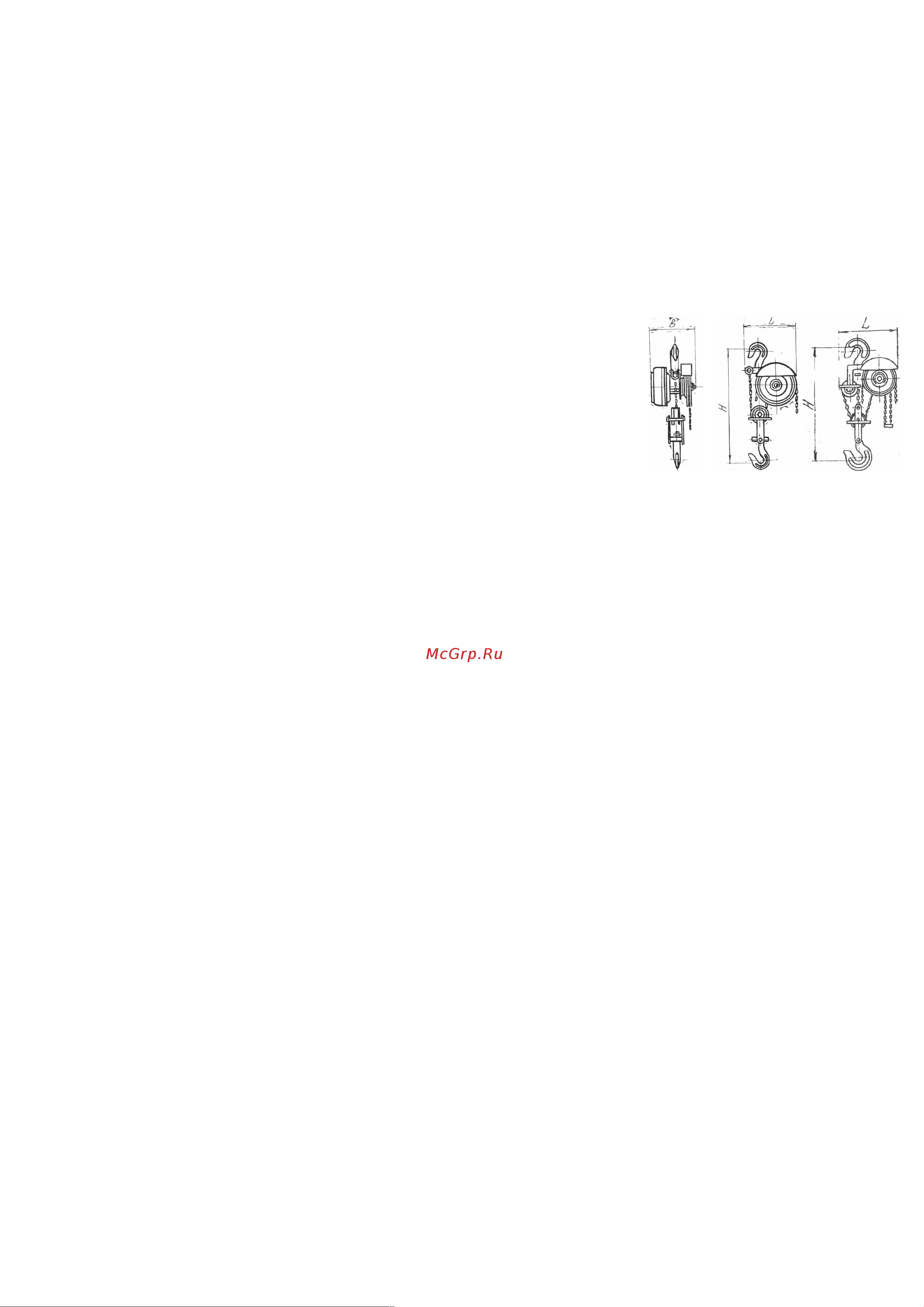

Размеры, мм

Н 270 317 414 465 636

B 130 154 181 181 181

L 140> 162> 208> 212 270

Масса тали б/цепи, кг 7 7 12 18 26

Дата продажи: МП: Кол-во: шт

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

3.1 Таль ручная шестеренная состоит из следующих основных узлов: верхней, нижней

подвесок, редуктора с грузоупорным тормозом, грузовой и тяговой звездочек, грузовой и

тяговой цепе.

3.2 Редуктор тали представляет собой двухступенчатый, двухлоточный цилиндрический

соосный редуктор с передачами внешнего зацепления.

3.3 Тормоз - автоматический, дисковый, грузоупорный с запасом тормозного момента не

менее 1,5.

4. ПОДГОТОВКА ТАЛИ К РАБОТЕ

4.1 Распакуйте таль. Удалите лишнюю смазку с тяговой грузовой цепей, подвески,

крюка.

4.2 Подвесьте таль и проведите техническое освидетельствование с целью

установления: соответствия документации на таль, исправного состояния тали.

4.3 Проверьте работу тали вхолостую, опуская и поднимая (2 раза) подвеску на

полную высоту.

4.4. Механизмы до пуска в работу должны подвергаться полному техническому

освидетельствованию, включающему осмотр, статические испытания грузом, на 25%

превышающим их номинальную грузоподъемность и динамические испытания грузом, на

10% превышающим номинальную грузоподъемность.

Если ходовая цепь двигается рывками или заклинивает, ослабьте затяжку

прижимной гайки, которая находится под кожухом ходовой цепи тали.

5. ПОРЯДОК РАБОТЫ

5.1 Перед началом работы убедитесь, что таль надежно подвешена, грузовая и тяговая

цепи находятся в зацеплении со своими звездочками.

5.2 Для подъема груза тяните за правую ветвь тяговой цепи. Подняв груз на 200—250

мм, остановитесь для проверки правильности строповки груза и исправности тормоза.

5.3 Убедившись, что все в исправности, продолжайте подъем груза до необходимой

высоты.

5.4 Для опускания груза тяните за левую ветвь тяговой цепи. При отсутствии

приложения усилия к тяговой цепи опускание груза прекращается.
