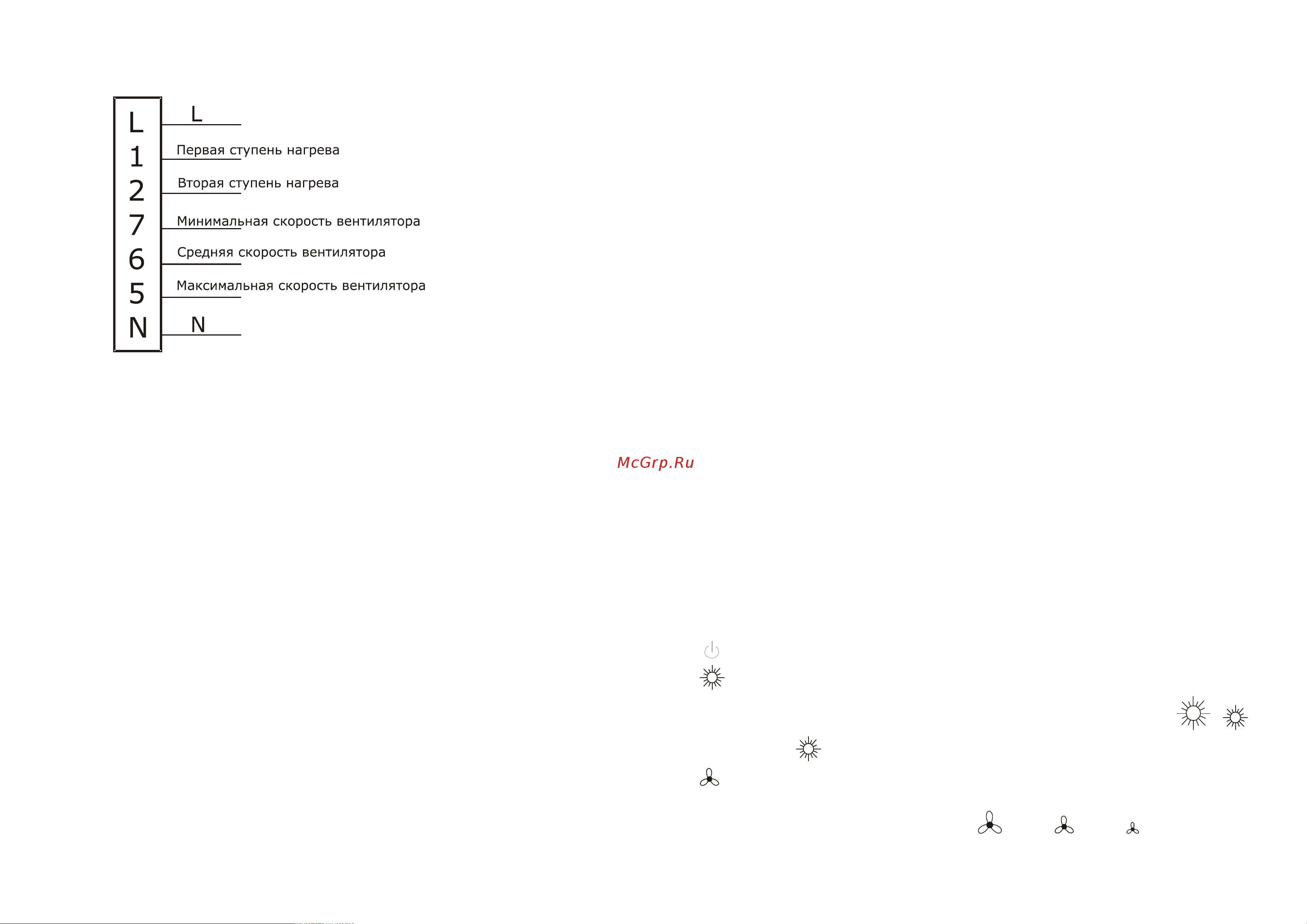

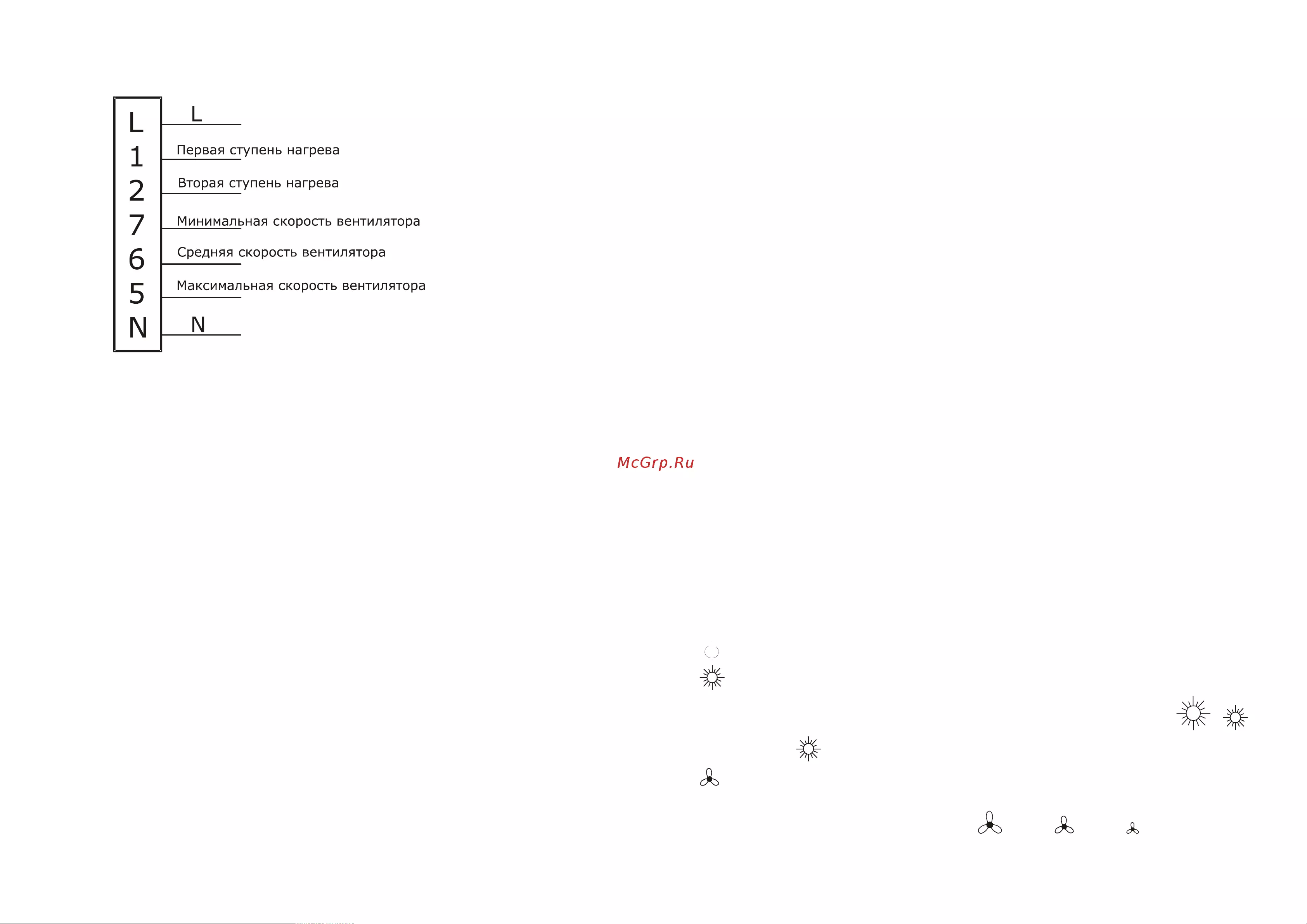

Рис. 5. Электрическая схема подключения пульта управления

4. УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1 Завеса имеет прочный корпус, изготовленный из листовой

стали, покрытой высококачественным полимерным покрытием.

Внутри корпуса расположены оребренные трубчатые

электронагревательные элементы (ТЭНы). Специальный

электровентилятор обеспечивает необходимый расход воздуха.

Вентилятор всасывает воздух через переднюю перфорированную

стенку корпуса, поток воздуха, проходя через пучок ТЭНов,

нагревается и выбрасывается через сопло в нижней части

корпуса в виде струи.

4.2 Проектные рекомендации по выбору и установке завес.

Компактные завесы пригодны для защиты проемов со

смесительным действием. При использовании завес

смесительного действия

целесообразно устанавливать их в тамбурах. Рекомендации по

выбору завесы и устройству защиты смесительного действия

должен давать проектант-специалист по вентиляции и

отоплению.

4.3 Электрические схемы завес приведены на рис.1-4.

Подключение ТЭН-резистора, ограничивающего ток двигателя на

малой и средней скорости вращения вентилятора, может быть

выполнено на заводе-изготовителе в двух вариантах.

Вариант 1 — номера контактов ТЭН-резистора на рис. 1-4

указаны без скобок.

Вариант 2 – номера контактов ТЭН-резистора указаны в скобках.

4.4 Управление завесами осуществляется с выносного или

дистанционного пульта. Степень защиты оболочки пульта

управления – IP20. Электрическая схема подключения пульта

управления приведена на рис. 5.

Выносной пульт управления (он же является приемным

устройством инфракрасного сигнала с дистанционного пульта)

подключен к завесе кабелем 7х0,5мм

На выносном пульте расположены: пять сенсорных кнопок, пять

светодиодов и LCD-дисплей:

- кнопка включения/выключения завесы

- кнопка включения завесы в режим нагрева на 100% или 50%

мощности. Загорается светодиод напротив пиктограмм и

(100%) или (50%)

- кнопка изменения расхода воздуха. 3 режима частоты

вращения вентилятора завесы (загорается соответствующий

светодиод напротив пиктограмм , или , или )
