или
- кнопки установки требуемой температуры. При этом
на LCD- дисплее появляется значение задаваемой температуры.
При управлении завесой с дистанционного пульта необходимо
соблюдать расстояние до инфракрасного приемного устройства
на выносном пульте до 6 м и угол до 60
0
.
Символы, появляющиеся на LCD-дисплее выносного пульта
управления при работе завесы:
Температура окружающего воздуха при ее величине в пределах
от +5
0
С до +35
0
С.
Если температура воздуха ниже +5
0
С появляется символ «LO»
совместно со значком «снежинка», если температура воздуха
выше +35
0
С - символ «HI».
Задаваемая температура воздуха (вместе со значком )
появляется в момент нажатия сенсорных кнопок
или
.
Дисплей вернется к показу значения температуры окружающего
воздуха через 10 секунд. Значок исчезнет с дисплея.
При включении завесы в режим нагрева на 50% мощности горит
значок «термометр», на 100% мощности – значки «термометр» и
«кактус».
Для включения завес в режим вентилятора (без нагрева)
необходимо установить кнопкой
температуру ниже
температуры окружающего воздуха (при этом все режимы
нагрева будут автоматически выключены).
4.5 С одного пульта можно управлять шестью одинаковыми
завесами КЭВ-П221Е, КЭВ-П201Е или четырьмя одинаковыми
завесами КЭВ-П222Е, КЭВ-202Е. В этом случае при подключении
силового кабеля все его фазы должны соответствовать этим же
фазам на клеммных колодках, т.е. фазу А надо подключить ко
всем клеммным колодкам завес, имеющим маркировку А, фазу В к
В и т.д. Для управления бóльшим количеством завес или
завесами разных моделей с одного пульта управления
необходимо их подключение через пульт коммутации и
управления для электрических завес ПКУ-Е (опция).
Электрическая схема ПКУ-Е приведена на рис. 6.
4.6 Автоматическое управление включением ТЭНов
осуществляется терморегулятором, который расположен на
пульте управления. Сенсорными кнопками устанавливается
требуемая температура воздуха в помещении, после включения
завесы в режим нагрева.
Внимание! Пульт управления должен быть установлен в том
же помещении, что и завеса, но вне зоны выброса струи
4

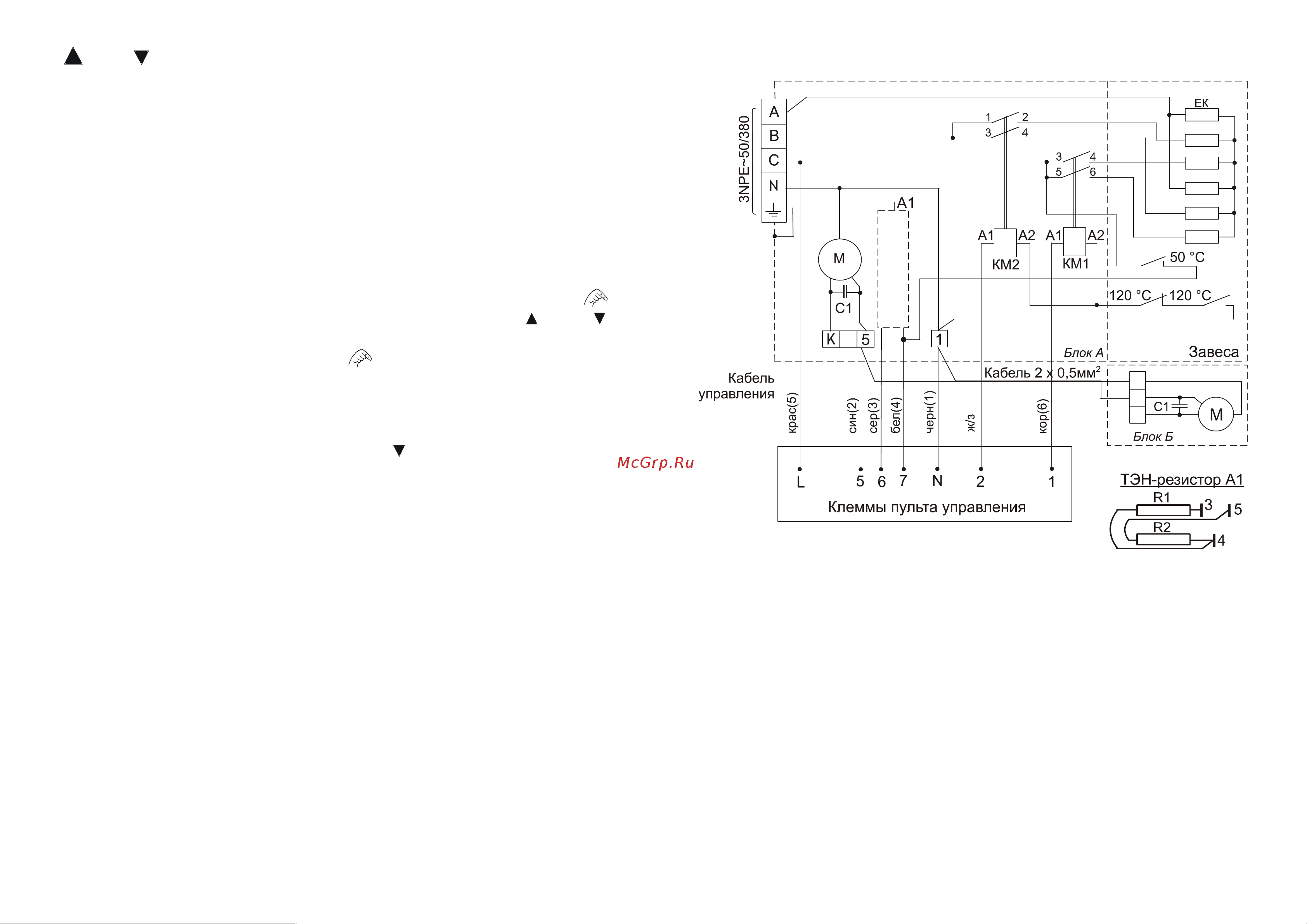

Рис. 4. Электрическая схема
КЭВ-9П202Е, КЭВ-12П202Е
17
Рис. 3. Электрическая схема КЭВ-9П201Е
