Руководство по эксплуатации

BIMATEK

ВЕНТИЛЯТОР

SF400

0504

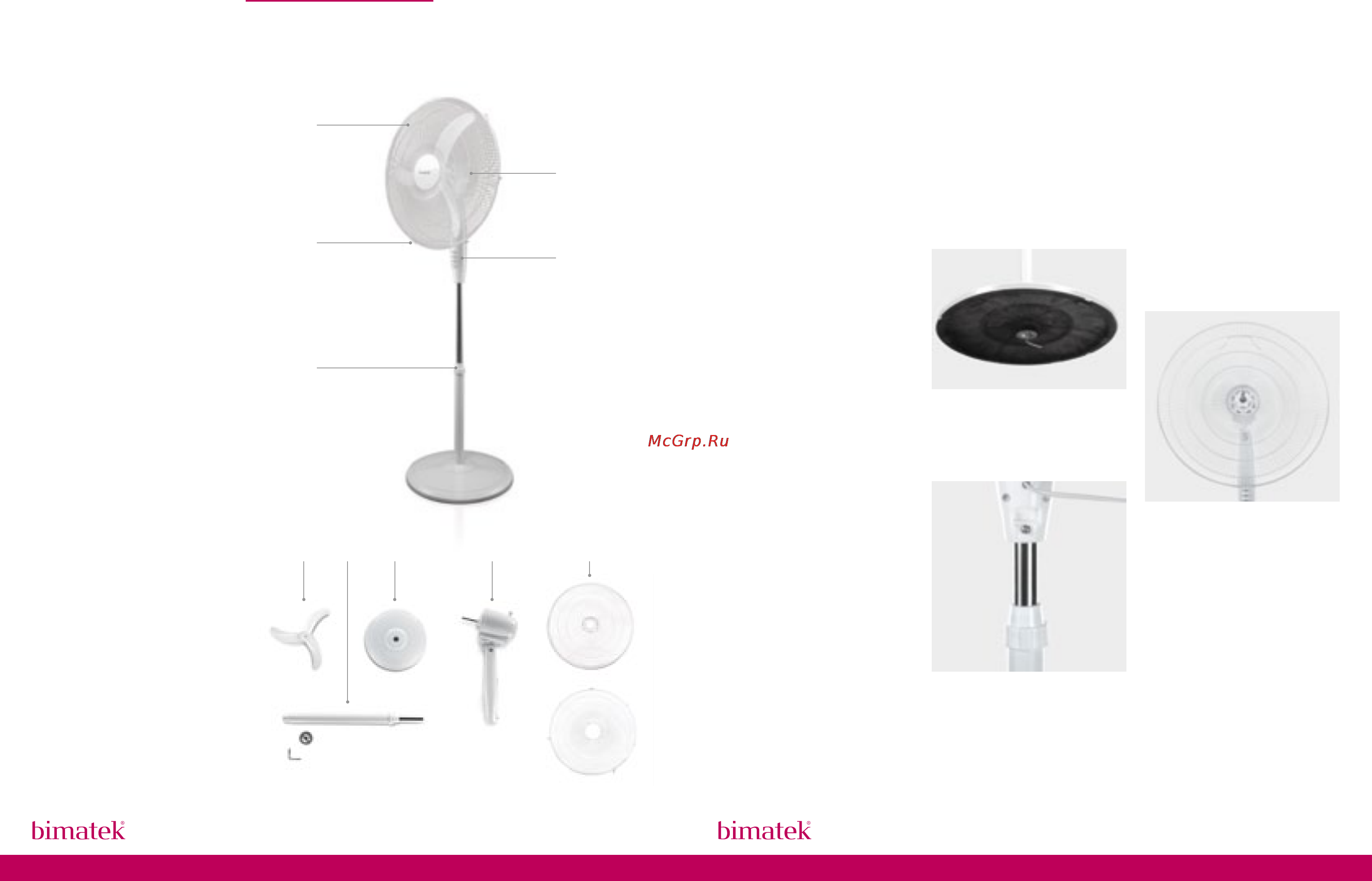

уСТРОйСТВО

1 Защитная решетка

2 Клавиша поворота корпуса

(на двигателе)

3 Крепежные скобы

4 Кнопки выбора скоростей

5 Кольцо регулировки высоты

вентилятора

ЧАСТИ ВЕНТИЛЯТОРА

6 Лопасти вентилятора

7 Регулируемая по высоте

стойка, крепежная шайба

и Г-образный болт

для крепления к основанию

8 Основание

9 Основная часть

10 Задняя и передняя решетки

СБОРКА

6 87 9 10

• Прикрепите регулируемую

по высоте стойку к основанию

вентилятора, прикрутив шайбу

Г-образным болтом.

• Прикрепите головную часть

вентилятора на стойку и закру-

тите болт на задней части.

• Прикрутите заднюю защитную

решетку к основной части

вентилятора при помощи при-

жимной гайки. Убедитесь, что

защитная решетка находится

в установочных втулках. Ручка

защитной решетки должна

находиться сверху.
