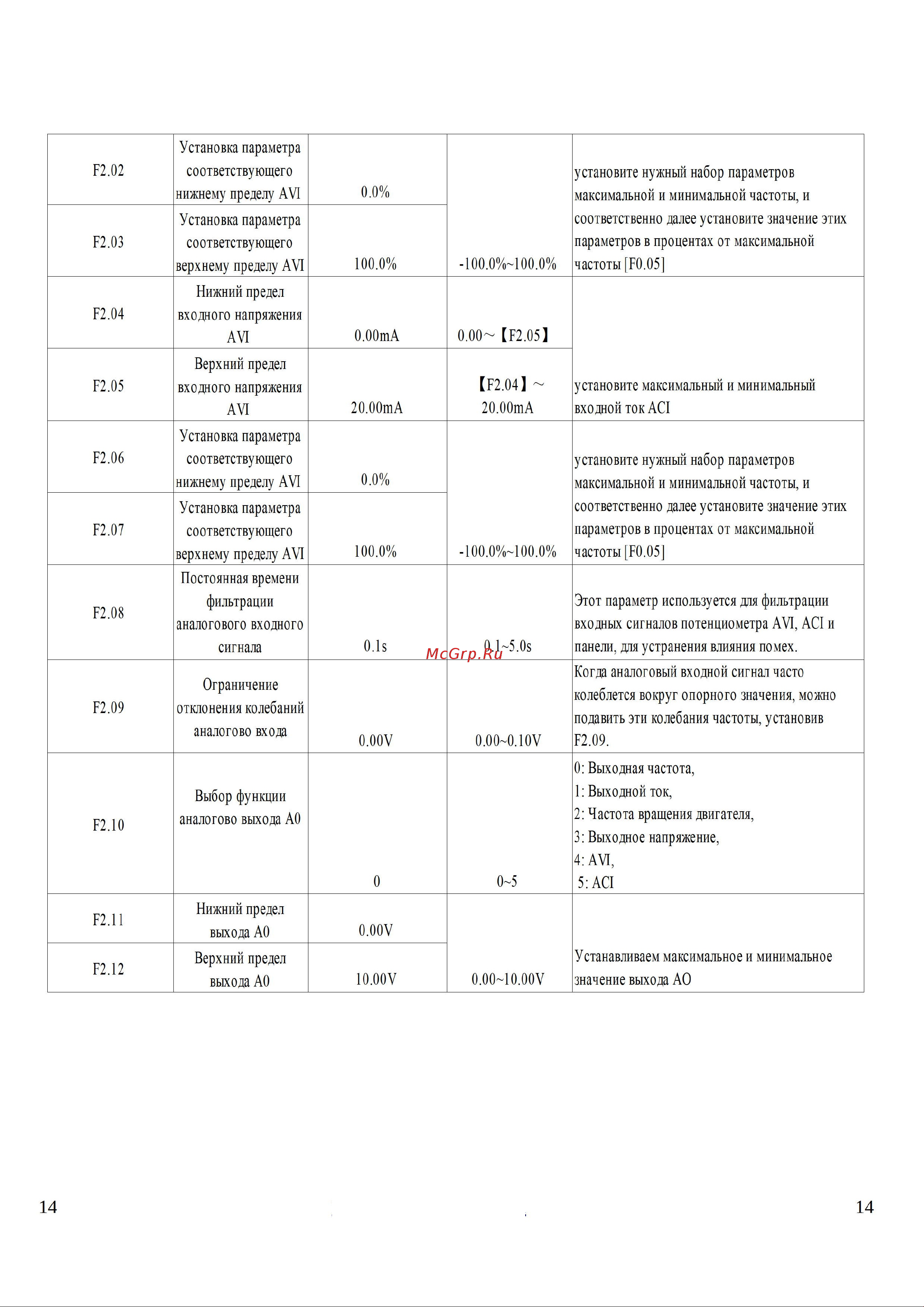

F2 02 F2 03 F2 04 F2 05 F2 06 F2 07 F2 08 F2 09 F2 10 F2 ll F2 12 14 Установка параметра соответствующего нижнему пределу AVI Установка параметра соответствующего верхнему пределу AVI Нижний предел входного напряжения AVI Верхний предел входного напряжения AVI Установка параметра соответствующего нижнему пределу AVI Установка параметра соответствующего верхнему пределу AVI Постоянная времени фильтрации аналогового входного сигнала Ограничение отклонения колебаний аналогово входа 0 0 100 0 100 0 100 0 0 00mA 0 00 F2 05 20 00mA F2 04 20 00mA 0 0 100 0 100 0 100 0 установите максимальный и минимальный входной токАС установите нужный набор параметров максимальной и минимальной частоты и соответственно далее установите значение этих параметров в процентах от максимальной частоты F0 05 0 1s 0 1 5 0s 0 00V 0 00 0 10V 0 0 5 Этот параметр используется для фильтрации входных сигналов потенциометра AVI ACI и панели для устранения влияния помех Когда аналоговый входной сигнал часто колеблется вокруг опорного значения можно подавить эти колебания частоты установив F2 09 0 Выходная частота 1 Выходной ток 2 Частота вращения двигателя 3 Выходное напряжение 4 AVI 5 ACI 0 00 10 00V Устанавливаем максимальное и минимальное значение выхода АО Выбор функции аналогово выхода АО Нижний предел выхода АО Верхний предел выхода АО установите нужный набор параметров максимальной и минимальной частоты и соответственно далее установите значение этих параметров в процентах от максимальной частоты F0 05 0 00V 10 00V 14
