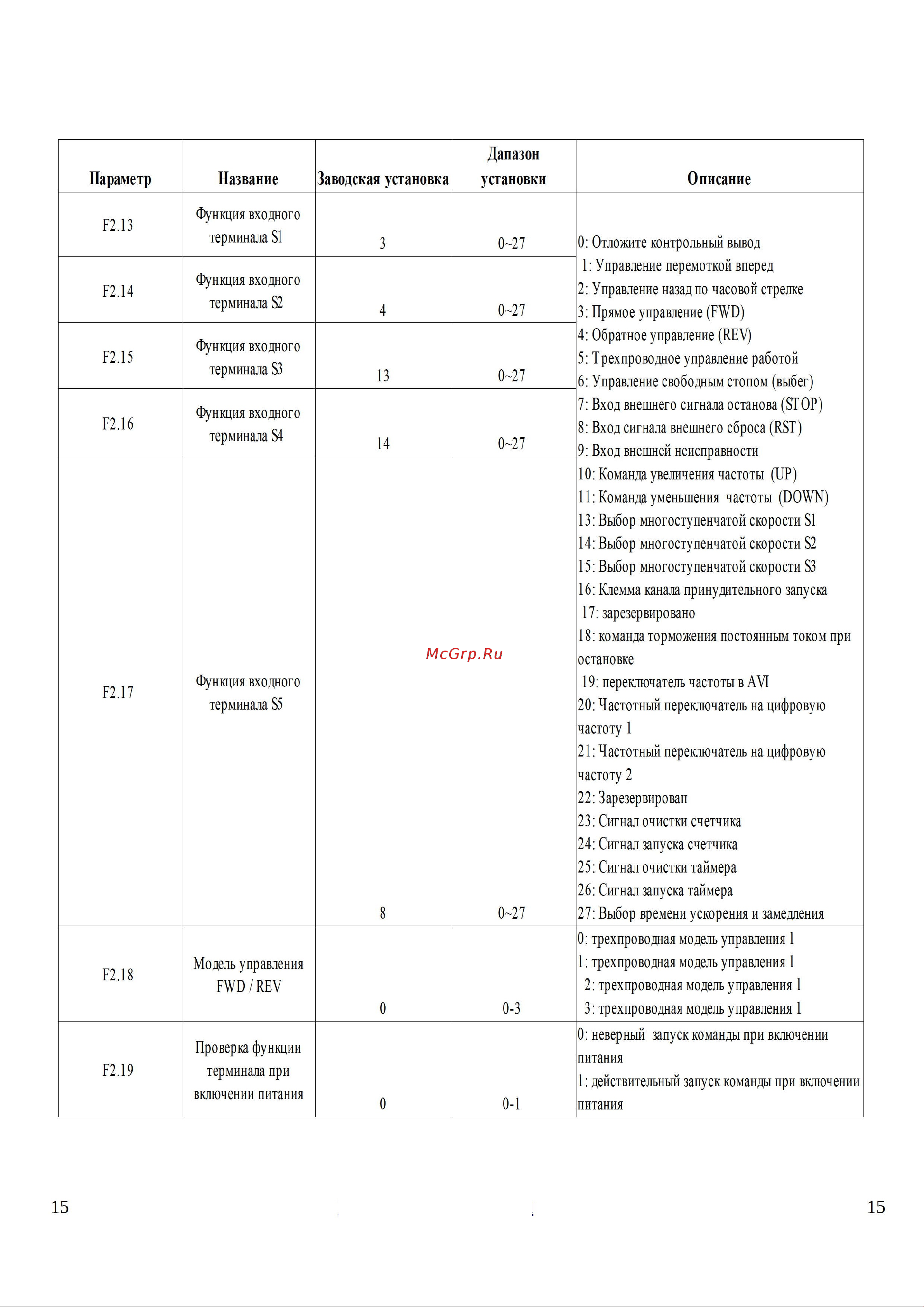

Параметр Название Заводская установка Дапазон установки F2 13 Функция входного терминала 81 3 0 27 Функция входного терминала 82 4 0 27 Функция входного терминала 83 13 0 27 Функция входного терминала 84 14 0 27 8 0 27 0 0 3 0 0 1 F2 14 F2 15 F2 16 F2 17 F2 18 F2 19 15 Функция входного терминала 85 Модель управления FWD REV Проверка функции терминала при включении питания Описание 0 Отложите контрольный вывод 1 Управление перемоткой вперед 2 Управление назад по часовой стрелке 3 Прямое управление FWD 4 Обратное управление REV 5 Трехпроводное управление работой 6 Управление свободным стопом выбег 7 Вход внешнего сигнала останова STOP 8 Вход сигнала внешнего сброса RST 9 Вход внешней неисправности 10 Команда увеличения частоты UP 11 Команда уменьшения частоты DOWN 13 Выбор многоступенчатой скорости S1 14 Выбор многоступенчатой скорости S2 15 Выбор многоступенчатой скорости S3 16 Клемма канала принудительного запуска 17 зарезервировано 18 команда торможения постоянным током при остановке 19 переключатель частоты в AVI 20 Частотный переключатель на цифровую частоту 1 21 Частотный переключатель на цифровую частоту 2 22 Зарезервирован 23 Сигнал очистки счетчика 24 Сигнал запуска счетчика 25 Сигнал очистки таймера 26 Сигнал запуска таймера 27 Выбор времени ускорения и замедления 0 трехпроводная модель управления 1 1 трехпроводная модель управления 1 2 трехпроводная модель управления 1 3 трехпроводная модель управления 1 0 неверный запуск команды при включении питания 1 действительный запуск команды при включении питания 15
