Инструкция по эксплуатации Страница: 1

Aviline CANA-400 Инструкция по эксплуатации онлайн

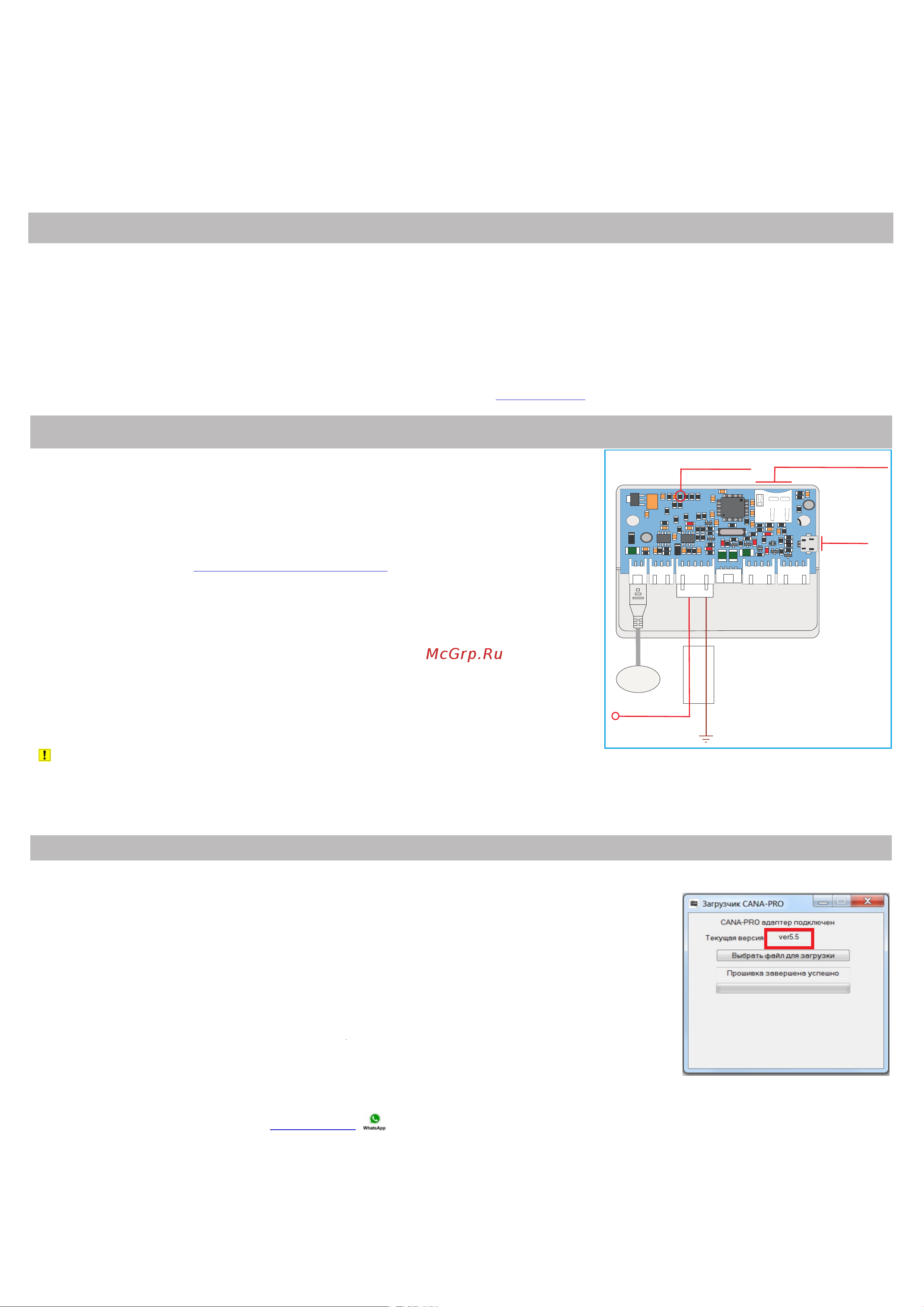

CAN адаптер AVILINE CANA-400/800 предназначен для отображения информации от 4 или 8 датчиковой системы помощи при парковке

производства компании AVILINE e :на диспле штатной аудио системы автомобилей марки MAZDA

MAZDA 3 BM (2013-2018) (в том числе с камерой заднего вида),

MAZDA 6 GL (2013-2015),

MAZDA 6 IPM (2015-) (в том числе с камерой заднего вида),

MAZDA CX5 (2012-2015),

MAZDA CX5 IPM (2015-)(в том числе с камерой заднего вида),

MAZDA CX9 II (2019-) (без кругового обзора).

Для отображения индикации версии ПО необходимо:

- Подключить кнопку и кабель питания входящие в комплект поставки согласно Рис.1

- Нажать и держать кнопку до подачи питания на плату

- Не отпуская кнопки, подать питание +12В (см. Рис.1).

- Индикатор (LED) серией вспышек покажет первое число версии ПО, а после короткой паузы -

второе. Пример: 3 вспышки, пауза, 3 вспышки - соответствуют ПО ver_3_3.

Смена ПО

- Из папки с актуальным ПО скачать архив, имя которого ( https://clck.ru/ZFMXh)ССЫЛКА:

содержит название версии ПО. Пример: Aviline_Mazda_v1_ind_ver_3_5_Car_Play.zip

- Отформатировать microSDHC карту в файловой системе (FAT32), размер кластера 32Кб

- Разархивировать скачанный файл и скопировать в корень microSDHC карты файл APP.BIN

Важно!!! Переименовывать файл APP.BIN запрещено

- Вставить microSDHC карту в слот на плате

- Подключить плату к питанию +12В (см. Рис.1)

- Светодиод на плате должен загореться приблизительно на 8 секунд, мигнуть 5 раз и погаснуть

- Отключить питание +12В от платы

- Извлечь microSDHC карту из слота на плате

- Проверить версию ПО как было описано выше.

АДАПТЕР СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

AVILINE CANA-400 (арт. 8300-77-634) / AVILINE CANA-800 (арт. 8300-77-635)

В случае возникновения вопросов, связаться с представителем компании производителя можно по телефонам: 8(812)337-6106, 8(911)123-7178,

8(800)555-0920 или электронной почте +7(921)789-13-09info@aviline.ru,

РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Адаптер CANA-400 предназначен для обеспечения отображения информации от 4-датчиковой системы помощи при парковке AVILINE MP-117/118-Y4

(арт. 8300-77-632/852), установленной только в задний бампер автомобиля.

Адаптер CANA-800 предназначен для обеспечения отображения информации от 8-датчиковой системы помощи при парковке AVILINE MP-117/118-Y8

(арт. 8300-77-633/853),установленной по периметру автомобиля. При этом информация о наличии препятствия спереди а/м отображается на штатном дисплее при

движении вперед со скоростью менее 7 км/ч. Адаптер комплектуется кнопкой отключения передних датчиков. Кнопка устанавливается в удобное для управления место

на приборную панель. Включение и отключение датчиков осуществляется коротким нажатием на кнопку.

ОБЩИЕ СВЕДЕНИЯ

ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА АДАПТЕРА С ПОМОЩЬЮ microSDHC КАРТЫ ПАМЯТИ

КР

АСН

КОР

ЫЙ

1 2 3 4 5 6

AVILINE CANA-PRO

КАБЕЛЬ 2

МАССА

КН

ОПК

+12 вольт

Сл

т для кар

ты micro

micro

USB

Индикат

ор (

LED

)

ис. 1

Примечание: При обновлении ПО индикатор(LED) показывает статус процедуры обновления ПО.

- Одна короткая вспышка при подаче питания означает ошибку файловой системы на карте microSDHC. Необходимо заменить карту или

отформатировать ее согласно инструкции. Перезаписать файл APP.BIN с актуальной версией ПО и повторить процедуру.

- Длительное свечение индикатора (более 10 секунд) говорит о несовпадении контрольных сумм и очистке памяти адаптера.

- Подключить адаптер кабелем microUSB к персональному компьютеру и дождаться автоматической установки драйверов ОС Windows.

- Запустить на компьютере программу CANA_PRO_Loader.exe

ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА АДАПТЕРА С ПОМОЩЬЮ ПК

В верхней строчке программы, при правильных действиях, статус подключения будет отображен надписью

«адаптер подключен». Строчкой ниже, в окошке, отображается текущая версия ПО адаптера.

При необходимости обновить ПО, загрузить архив с актуальной версией ПО. Извлечь из архива файл

APP.BIN и используя кнопку «Выбрать файл для загрузки» указать программе путь до этого файла. Загрузка

ПО в адаптер начнется автоматически.

По окончанию загрузки (примерно 10 секунд) появится надпись «Прошивка завершена успешно»,

индикатор на плате адаптера вспыхнет 5 раз. После этого в окошке появится текущая версия ПО.

В случае если прошивка длится слишком долго или появилась надпись «Прошивка завершена не успешно»

- надо закрыть программу, отключить и вновь подключить адаптер к ПК и повторить загрузку ПО.

Это возможно по причине ошибки при передаче данных по USB или используется не актуальная версия ПО.

При смене ПО необходимо

разобрать корпус адаптера.

В комплектах CANA-400/800 используется адаптер CANA-PRO. Текущая версия ПО: Aviline_Mazda_v1_ind_ver_3_3. В случае не корректной работы

системы совместно с CarPlay используется версия ПО: Aviline_Mazda_v1_ind_ver_3_5_Car_Play.

Видеоинструкции по смене ПО и само ПО доступны на Яндекс диске по адресу www.aviline.ru/1
