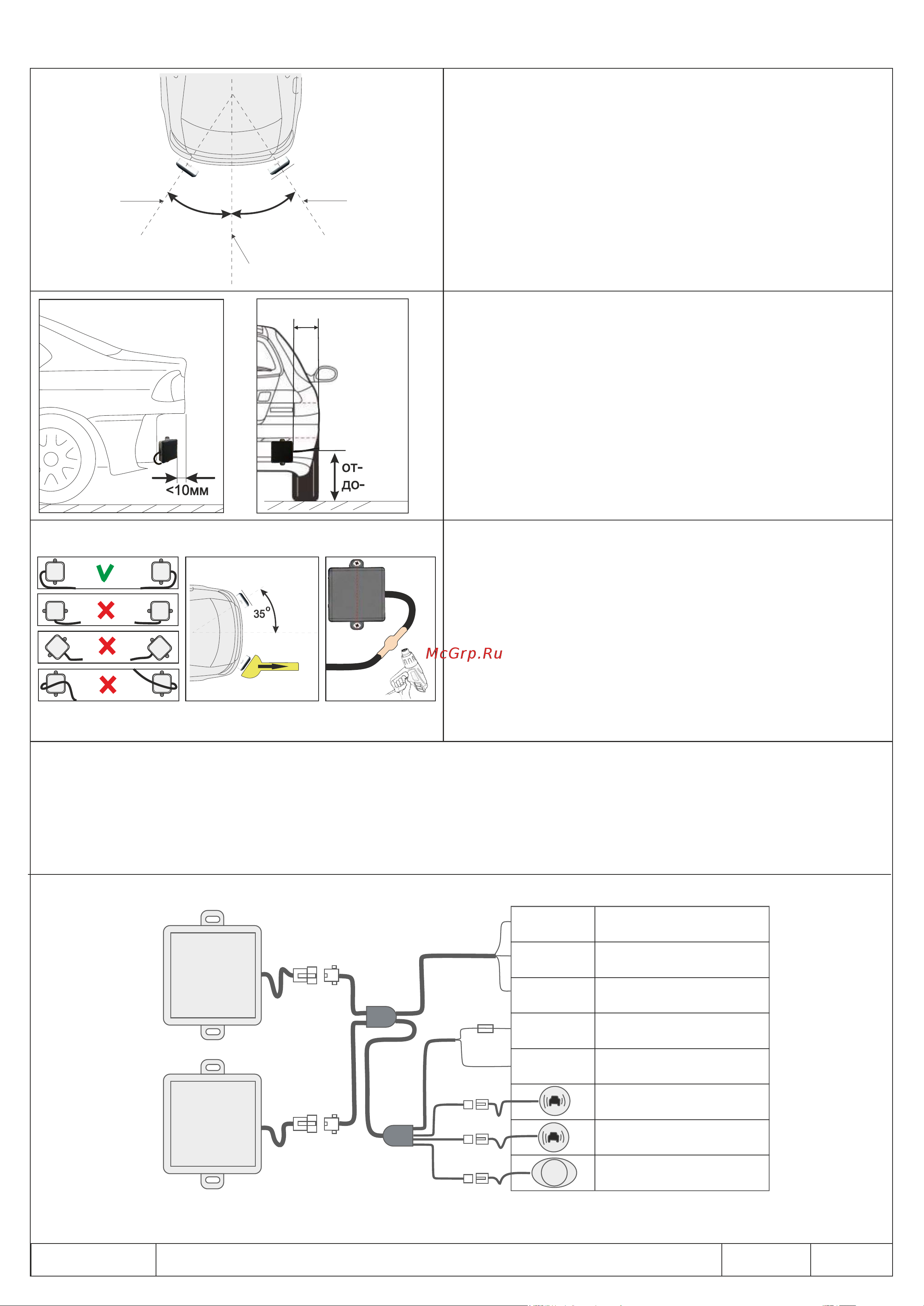

Инструкция по эксплуатации Страница: 2

Aviline SmartAssist-335 [2/2] Radar l

35см

80см

>30мм

Порядок установки

Ось диаграммы Ось диаграммы

радара радара

Ось автомомбиля

35° 35°

Схема подключения системы

ЗЕЛЕНЫЙ к лампе левого указателя поворотов

КОРИЧНЕВЫЙ

к лампе правого указателя поворотов

СИНИЙ

к лампе Заднего хода

КРАСНЫЙ +12В (ACC)

ЧЕРНЫЙ МАССА

Индикатор ПРАВЫЙ

Индикатор ЛЕВЫЙ

ЗУММЕР

Fuse

RADAR

“L”

RADAR

“R”

Внимание! Корректность электрических подключений необходимо сверить с положениями электрических схем

конкретного автомобиля.

AVILINE

Федеральная служба поддержки: (911)123-7178, (800)555-0920 28.09.2020 стр. 2 из 2

Особенности ориентации радаров

3. Закрепите радары на установленных кронштейнах.

Удостоверьтесь, что рабочая поверхность радаров и его

боковые стороны вертикальны земле, а угол между осью

диаграммы направленности установленного радара и

продольной осью кузова автомобиля составляет 35

градусов. Проверьте направление осей радаров с

помощью измерительного шаблона. Избегайте ошибок при

ориентации радаров представленных на иллюстрациях.

Используйте термоусадочную трубку для обеспечения

герметичности разъемного соединения проводки радаров.

1. Радары системы устанавливаются за задним

бампером в левой и правой части кузова автомобиля, так

чтобы ось радаров отклонялась по горизонтали в сторону

от продольной оси автомобиля на 35 градусов. Для

установки радаров необходимо воспользоваться

кронштейнами.

2. Установите кронштейны вертикально на кузов, за

задним бампером автомобиля. Рекомендуемая высота

установки радара 35-80см от поверхности земли.

Убедитесь, что выбранное место достаточно для

установки радара и излучающая часть радара не будет

закрыты прочими объектами, такими как фонари,

усилителем бампера и т. п. Расстояние от радара до края

автомобиля должно быть более 30мм. Расстояние от

поверхности радара до выступающей поверхности

элементов кузова автомобиля должно быть менее 10 мм.

2. Для тестирования работы радаров, потяните ручной тормоз, включите задний ход. Поочередно имитируйте

наличие объекта в зоне работы каждого радара. Для этого необходимо быстро приблизиться или подбежать к

установленному радару постоянно находясь в зоне его действия. В результате должен засветиться

соответствующий индикатор, а зуммер должен подать звуковой сигнал.

Тестирование системы:

1. Для начала тестирования заведите двигатель. Если левый и правый индикаторы горят в течение нескольких

секунд, после чего гаснут - это означает, что соединение системы выполнено правильно.

Измерительный

шаблон

Ось а/м

Ось диаграммы

радара
