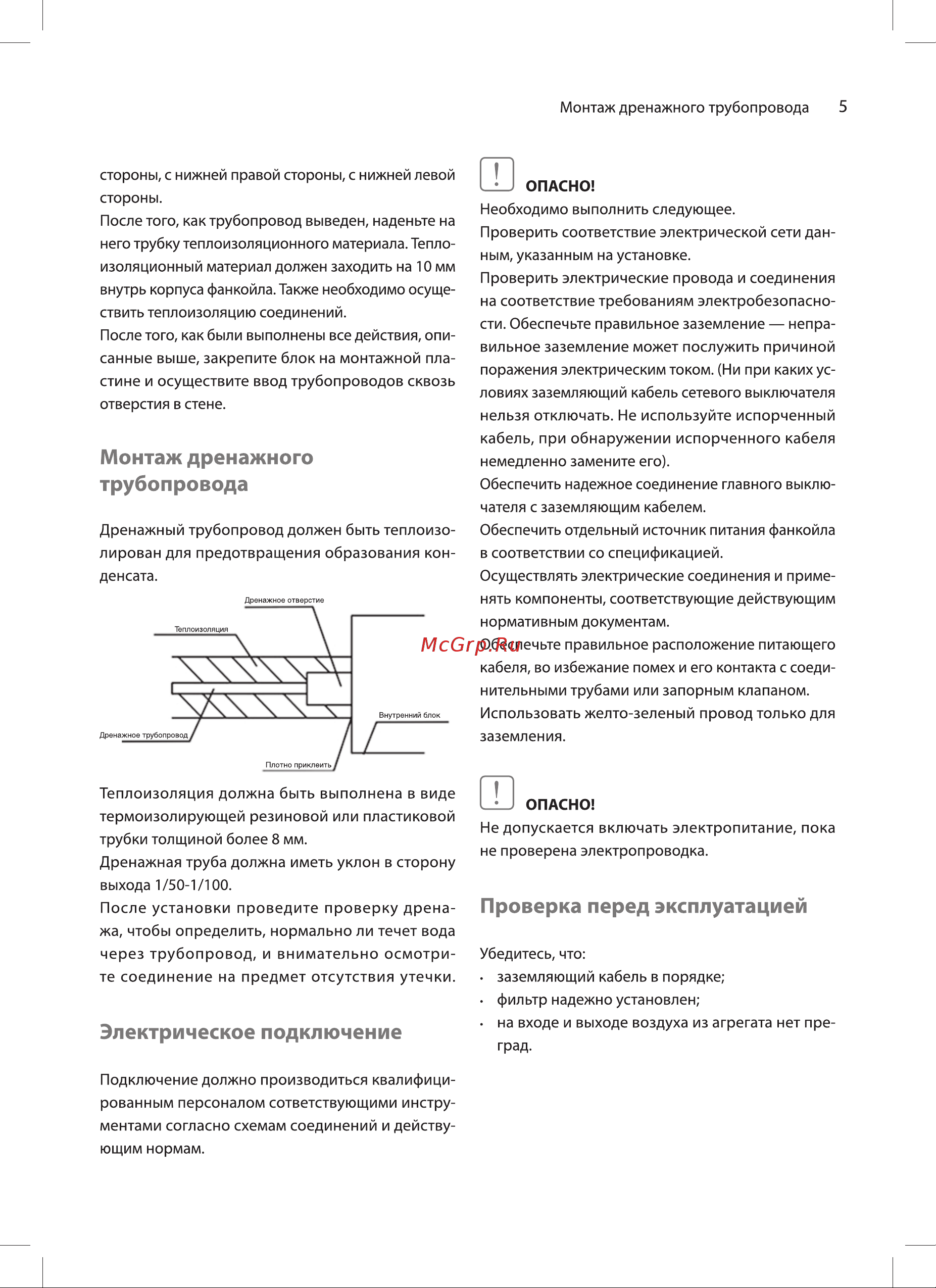

Монтаж дренажного трубопровода 5 стороны с нижней правой стороны с нижней левой стороны После того как трубопровод выведен наденьте на него трубку теплоизоляционного материала Тепло изоляционный материал должен заходить на 10 мм внутрь корпуса фанкойла Также необходимо осуще ствить теплоизоляцию соединений После того как были выполнены все действия опи санные выше закрепите блок на монтажной пла стине и осуществите ввод трубопроводов сквозь отверстия в стене ОПАСНО Необходимо выполнить следующее Проверить Проверить на электрической электрические соответствие сети дан провода требованиям и соединения электробезопасно сти Обеспечьте правильное заземление непра вильное заземление может послужить причиной поражения электрическим током Ни при каких ус ловиях заземляющий кабель сетевого выключателя нельзя отключать кабель Монтаж дренажного трубопровода соответствие ным указанным на установке при Не используйте обнаружении испорченный испорченного кабеля немедленно замените его Обеспечить надежное соединение главного выклю чателя с заземляющим кабелем Дренажный лирован трубопровод для должен предотвращения быть теплоизо образования кон денсата Обеспечить отдельный источник питания фанкойла в соответствии со спецификацией Осуществлять электрические соединения и приме нять компоненты соответствующие действующим нормативным документам Обеспечьте правильное расположение питающего кабеля во избежание помех и его контакта с соеди нительными трубами или запорным клапаном Использовать желто зеленый провод только для заземления Теплоизоляция должна термоизолирующей быть выполнена резиновой или в виде пластиковой трубки толщиной более 8 мм Дренажная труба должна иметь уклон в сторону Не ОПАСНО допускается включать электропитание пока не проверена электропроводка выхода 1 50 1 100 После установки проведите проверку дрена Проверка перед эксплуатацией жа чтобы определить нормально ли течет вода через трубопровод и внимательно осмотри те соединение на предмет отсутствия утечки Убедитесь что заземляющий кабель в порядке фильтр надежно установлен на входе и выходе воздуха из агрегата нет пре Электрическое подключение Подключение рованным должно персоналом производиться град квалифици сответствующими инстру ментами согласно схемам соединений и действу ющим нормам
