1. PAM5 Пассивный контрольный персональный монитор

1.1. Быстрое знакомство

Отключите питание всего оборудования перед коммутацией и установите регуляторы

громкости на минимум!

Подсоедините один из выходов усилителя звуковой мощности (Output CH A или CH B)

(разъем Speakon +1/-1 или закручивающиеся клеммы) к ¼ джеку или нажимным клеммам

монитора с помощью колоночного кабеля.

Предупреждение: Номинальный импеданс мониторов 16 Ом, минимальный 12 Ом.

Обратите на это внимание

при подсоединении нескольких мониторов к одному плечу

усилителя.

1.2. Разъемы

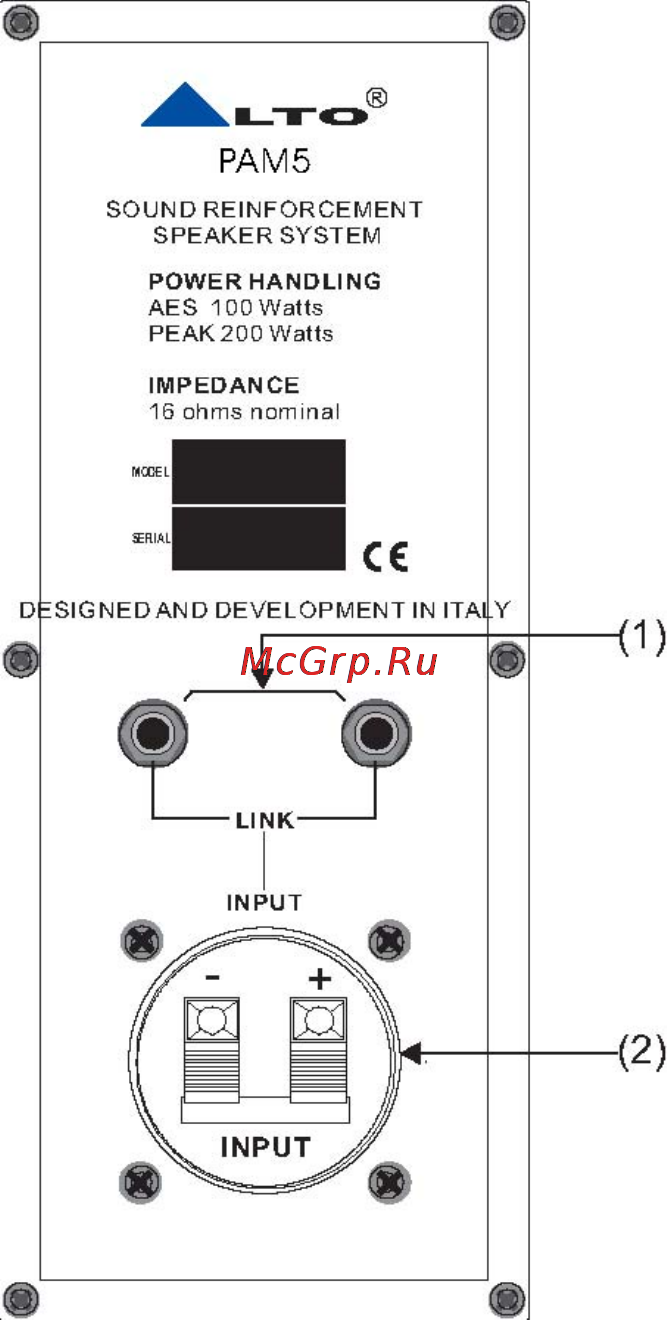

Мониторы снабжены двумя типами разъемов, моно ¼ джеками (1) и нажимным клеммами.

Положительный контакт обозначается знаком (+) или красным цветом. В случае

использования моно ¼ джека положительным является его кончик (tip).

Отрицательный контакт обозначается знаком (-) или черным цветом. В случае

использования моно ¼ джека положительным является его корпус (sleeve).

Второе гнездо ¼ джека предназначено для подключения второго монитора к

той же линии

усилителя.

1.3. Подсоединение

Строго рекомендуется уделить внимание правильной полярности подключения мониторов:
