7. Закрепите блок управления на метал-
лической перегородке в левой части задней
двери, используя крепежную пластину. Под-
соедините кабель к разъемам B и D.
Порядок установки
1. Откройте дверь багажного отделения и
убедитесь в корректной работе механизмов
закрытия двери. При необходимости произведите
регулировку положения соответствующих
элементов ( замок, петли, упоры и т. д.).
2. Оставьте дверь в открытом положении.
3. Отсоедините минусовую клемму аккумулятора.
ВНИМАНИЕ! Для исключения травмирования
следующие работы необходимо проводить
вдвоём.
4. Удерживайте дверь во избежание её
падения. Отсоедините левый и правый газовый
упор от шарообразных кронштейнов на двери и
на кузове а/м. Открутите шарообразные
кронштейны обоих газовых упоров на двери и на
кузове автомобиля. Взамен демонтированных
кронштейнов установите соответствующие
кронштейны из комплекта поставки.
5. Присоедините электроприводы соблюдая
маркировку «L» и «R» к установленным
шарообразным кронштейнам таким образом,
чтобы место из которого выходит кабель
н а х о д и л о с ь б л и ж е к к р о н ш т е й н у ,
расположенному на двери.
ВАЖНО! Убедитесь в надежной фиксации
шаровых соединений электроприводов с
кронштейнами. Проверьте плавность хода для
чего произведите закрытие и открытие задней
двери вручную.
17. Установите на место декоративную обшивку
двери и определите местоположение кабелей
электроприводов. Для них необходимо сделать
вырезы округлой формы в декоративной
обшивке задней двери и установить на кабели
резиновый адаптеры из комплекта поставки.
После чего приклеить эти адаптеры на
металлическую поверхность двери при помощи
двухсторонней клейкой ленты.
10. Используя фрезу из комплекта просверлите
отверстие в торпедо для кнопки управления.
У с т а н о в и т е к н о п к у у п р а в л е н и я в
сформированное отверстие. Подключите
соответствующий разъем питающего кабеля к
кнопке управления.
8. Снимите боковую левую панель с торпедо.
Демонтируйте нижнюю часть панели торпедо со
стороны водителя. Произведите подключение
проводов у блока предохронителей, в следующем
порядке:
- ЧЕРНЫЙ провод к проводу массы .
- РОЗОВЫЙ к зеленому проводу ACC(+12V)
- КОРИЧНЕВЫЙ к желтому проводу габаритных
огней
- ОРАНЖЕВЫЙ к коричневому проводу открытия
центрального замка (UNLOCK)
- ЖЕЛТЫЙ провод кабеля питания к проводу +12V
ВАЖНО ! Пе ред п од ключе нием пр оводов
необходимо свериться со схемой электро-
оборудования а/м.
9. Закрепите CAN-модуль из комплекта поставки к
элементам торпедо. Подсоедините к нему
соответствующий разъем кабеля.
11. Демонтируйте декоративные обшивки порогов
водительской стороны салона а/м и потолочную
панель проема задней двери. Уложите питающий
кабель вдоль штатной проводки а/м в направлении
задней двери.
12. Проведите питающий кабель внутрь задней
двери через резиновый технологический проход в
верхней части проёма. Закрепите кабель к
штатным элементам задней двери и подключите к
разъёму блока управления E и F.

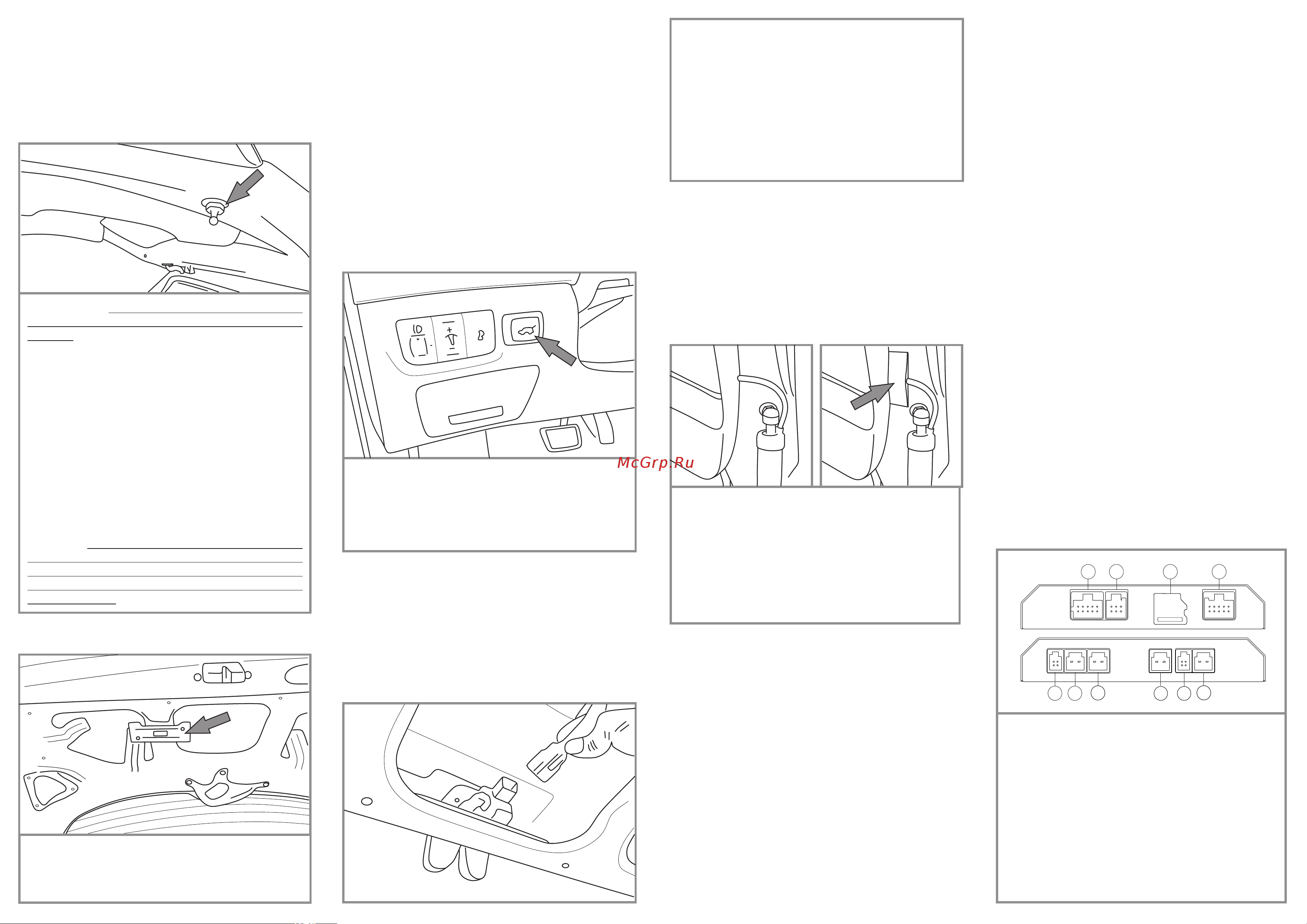

Назначение разъёмов
блока управления
A - не используется
B - разъём звукового излучателя и кнопки
управления на обшивке задней двери
C - слот для карты памяти
D - разъём для подключения штатного замка и
кнопки задней двери
E - разъём кнопки управления, расположенной
в торпедо, и устройства плавного
закрывания двери
F - разъём для подключения питания
G - разъём для подключения устройства
плавного закрывания замка багажника
H,I,J - разъёмы правого/левого электропривода
A
B C
D
E F
I
G
H
J
6. Демонтируйте элементы декоративной обшивки
задней двери.
13. Осуществите подключение разъёмов
устройства в разрыв кабеля штатной кнопки
открытия дери багажника и кабеля замка
задней двери. При не совпадении разъема, для
подключения к штатной кнопки открытия задней
дери, подключите ЗЕЛЕНЫЙ провод кабеля
устройства к белому проводу штатной кнопки
открытия замка задней двери.
ВАЖНО! Перед подключением провода
необходимо свериться со схемой электро-
оборудования а/м.
14. Замените штатную ручку закрывания задней
двери на ручку (с кнопкой) из комплекта поставки,
затем подключите к ней соответствующий разъем
проводки блока управления.
1 5. П од кл юч ит е з вук о во й и зл уч ател ь к
соответствующему разъему проводки. Установите
з ву к о в ой и з лу ч а те ль , з акр е п и в е го н а
металлической части двери.
16. Подсоедините кабели питания электрических
приводов к разъёмам блока управления (разъёмы
H, I, J).
18. Установите на место элементы салона
автомобиля, демонтированные в процессе
инсталляции устройства. Подключите минусовую
клемму аккумулятора. Установка завершена.
Приступите к процессу настройки системы,
в ы по л ни в п ол о ж ен и я п у н к та « П ор я д ок
инициализации».
