Aaaline CAM 01 SPLASH для MAZDA CX-5 2017 Инструкция по установке онлайн

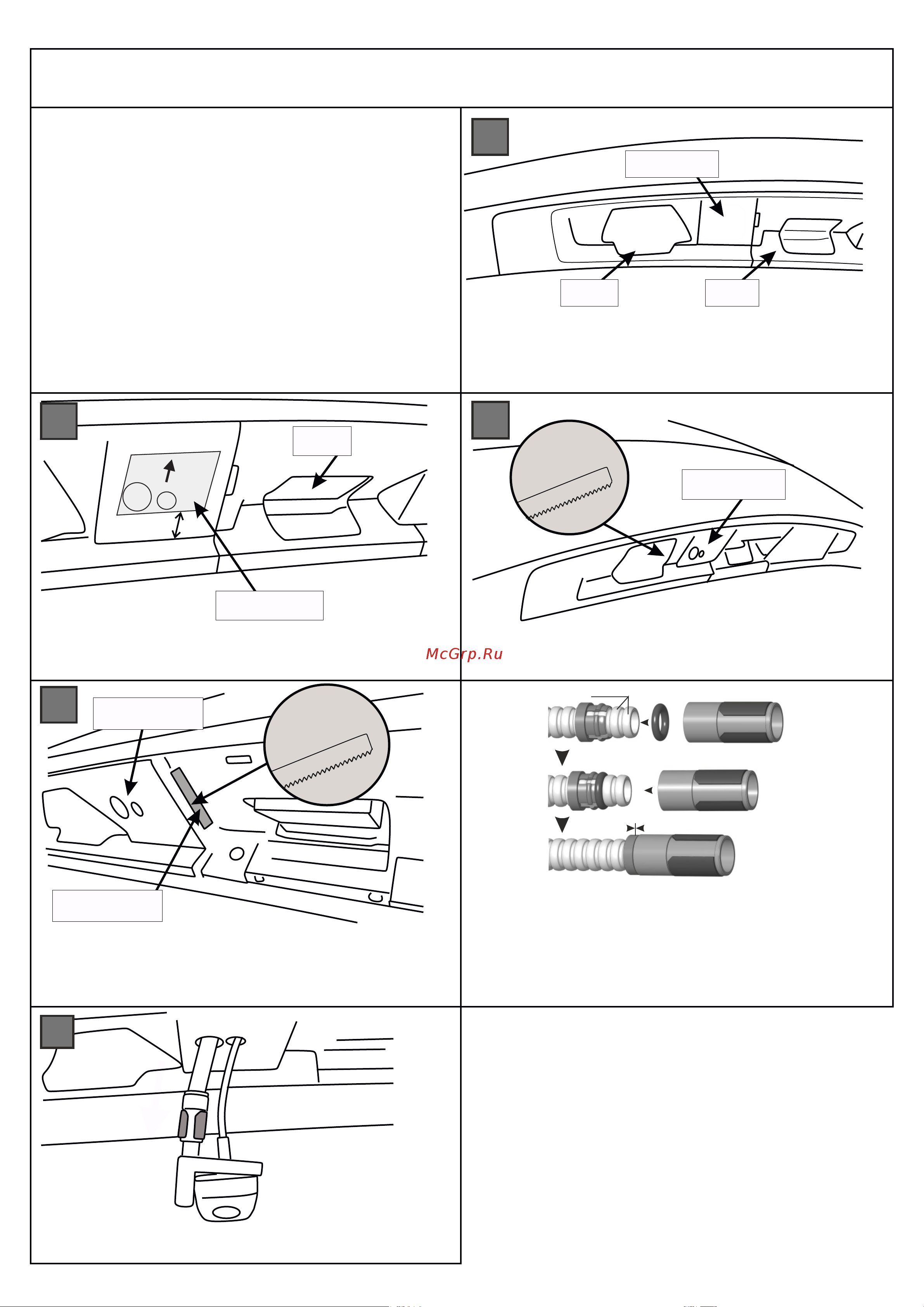

Определите места сверления, спозиционировав шаблон из комплекта.

Просверлите отверстие 8 мм. для фиксации камеры и 12 мм. для

трубки омывателя.

Демонтируйте штатную декоративную заглушку кнопки открытия

багажника. Проделайте технологическое отверстие для фиксации

камеры для обеспечения возможности фиксации камеры.

ВАЖНО! Убедитесь что декоративная заглушка кнопки прикроет

проделываемое отверстие.

Удалите внутреннюю пластиковую технологическую перегородку

12.08.2021 стр. 1 из 2

1

Для установки камеры заднего вида с омывателем можно

воспользоваться одним из способов:

А. С демонтажом декоративной накладки крышки багажника. В этом

случае используйте указания п. 1, 2, 5, 7, 8, 9, 10.

В. Без демонтажа декоративной накладки крышки багажника. В этом

случае необходимо учитывать все положения настоящей инструкции.

ВАЖНО!

- Перед проведением установки необходимо произвести проверку

знака.

два кольца

Оснастите концы трубки омывателя штуцерами согласно инструкции:

А. Надвиньте на торец трубки зажимное кольцо, оставив снаружи ДВА

кольца гофрированной трубки.

Б. Наденьте на трубку уплотнительное кольцо вплотную к зажимному

кольцу.

В. Надвинте до щелчка штуцер на зажимное кольцо.

Перед прокладыванием обмотайте трубку омывателя матерчатой

изоляционной лентой по всей длине.

20 мм.

Шаблон для

установки камеры

Штатная

кнопка

2
