Aaaline SMARTLIFT OLR-16 для OUTLANDER [3/6] Установить моторизованный замок багажника из комплекта закрепив его болтами штатного замка

штатная внешняя

кнопка откр.

багажника

внутренняя кнопка

откр. багажника с

корпусом (вместо

штатной ручки)

кабель штатной

внешней кнопки

откр. багажника

кабель штатного

замка багажника

не использ.

зуммер

моторизованный

замок багажника

системы

проложить

к подрулевому

пространству

разъем штатной

внешней кнопки

клемма подключения

к массе (под гайку)

кабель питания/

передн. кнопки

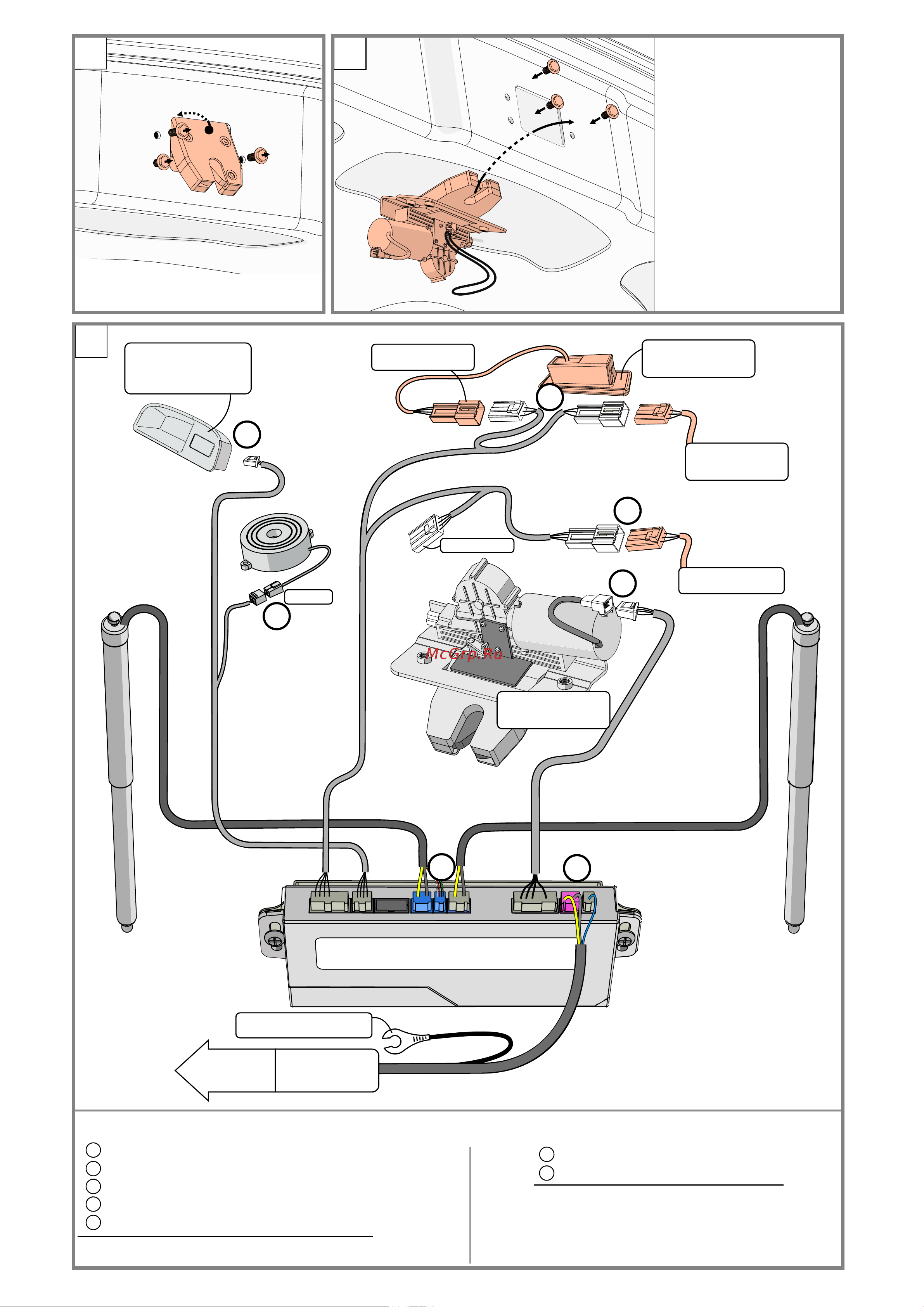

Выполнить подключения к блоку управления согласно схеме:

правого и левого электроприводов

местоположение блока управления см. далее рис.13

кабель питания/передней кнопки вывести

через штатные кабель-каналы крышки

багажника и проложить вдоль порогов в

переднюю часть автомобиля

( к подрулевому пространству)

установленного моторизованного замка багажника

разъема кабеля штатного замка багажника

транзитного к штатной внешней кнопке открытия

установленной внутренней кнопки открытия багажника

кабеля питания/передней кнопки

зуммера

Демонтировать штатный замок

багажника.

Установить

моторизованный замок

багажника из

комплекта, закрепив

его болтами штатного

замка.

Стр.

Артикул

3/6

RU000281
