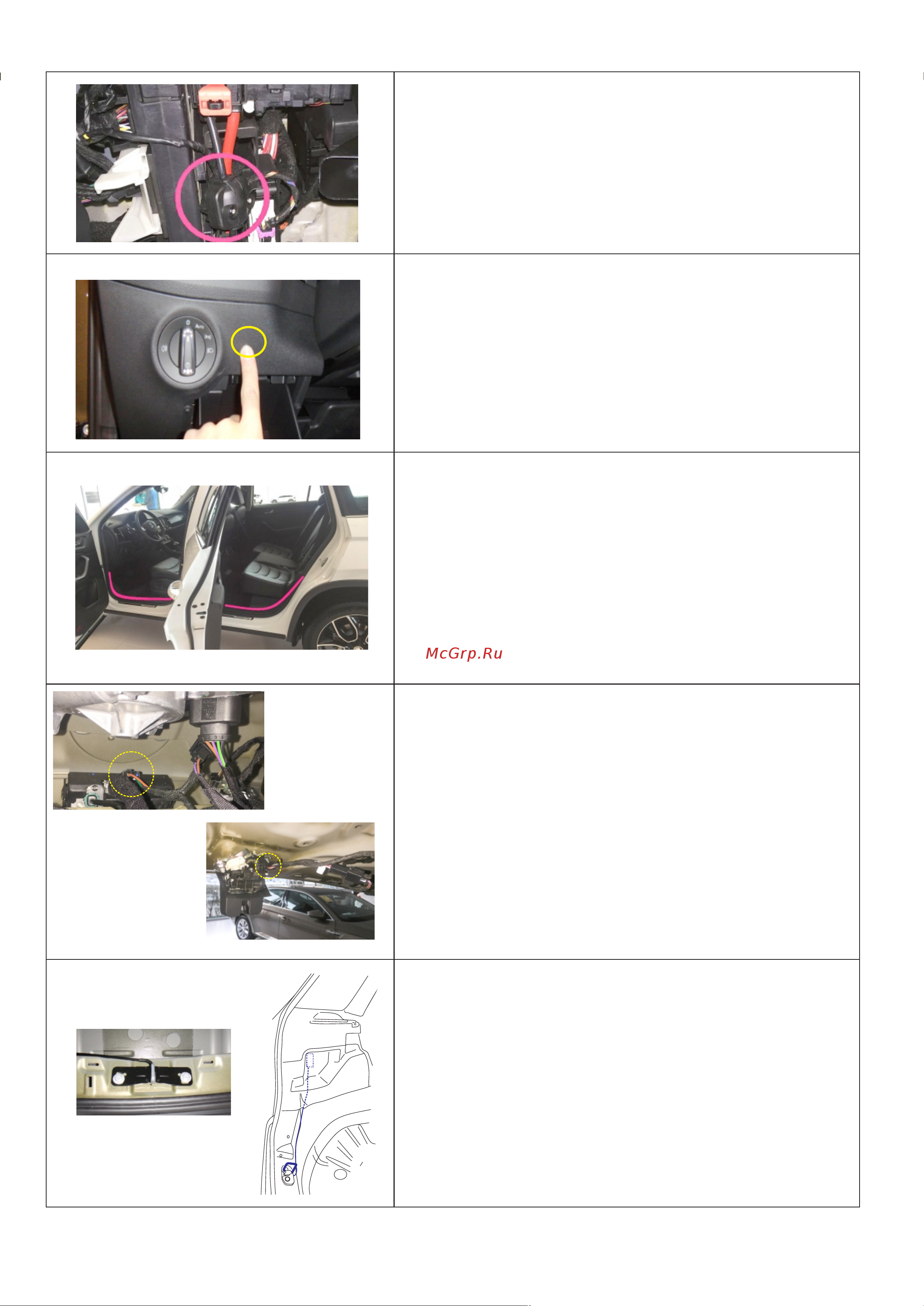

8. Произведите подключение проводки, со стороны водителя

в следующем порядке:

- ЧЕРНЫЙ провод к проводу массы.

- ЖЕЛТЫЙ провод кабеля питания к проводу +12V.

ВАЖНО! Перед подключением проводов необходимо

свериться со схемой электрооборудования а/м.

9. При отсутствии штатной кнопки открытия замка багажника,

выберите место для установки кнопки из комплекта.

Используя фрезу просверлите отверстие. Установите кнопку

управления в сформированное отверстие. Подключите её

соответствующий разъем к разъему питающего кабеля, а так

же подключите КОРИЧНЕВЫЙ провод к цепи подсветки.

10. Демонтируйте декоративные обшивки порогов

водительской стороны салона а/м. Уложите питающий кабель

вдоль штатной проводки а/м в направлении задней двери,

фиксируя пластиковыми стяжками по всей длине кабеля с

промежутками 150-200 мм.

11 Проведите питающий кабель внутрь задней двери через

резиновый проход в верхней части проёма. Закрепите его к

штатным элементам задней двери и подключите к разъёмам

блока управления E и F

12.Через проходные разъемы кабеля блока управления

подключите разъемы кабелей штатной кнопки открытия и

замка задней двери.

13. Установите моторизованную петлю плавного закрывания

из комплекта поставки. Исполнительное устройство,

передающее поступательное движение петле посредством

перемещения троса в защитной рубашке, расположите за

левой декоративной обшивкой багажного отделения.

ВНИМАНИЕ! Не подвергайте трос излишним изгибам.

Подключите соответствующий кабель к разъему устройства.

Протяните кабель через резиновый технологический проход в

верхней части проёма двери. Подключите разъем E и G к

блоку управления. Соедините контактную группу синего

провода жгутов с разъемами Е и F.
