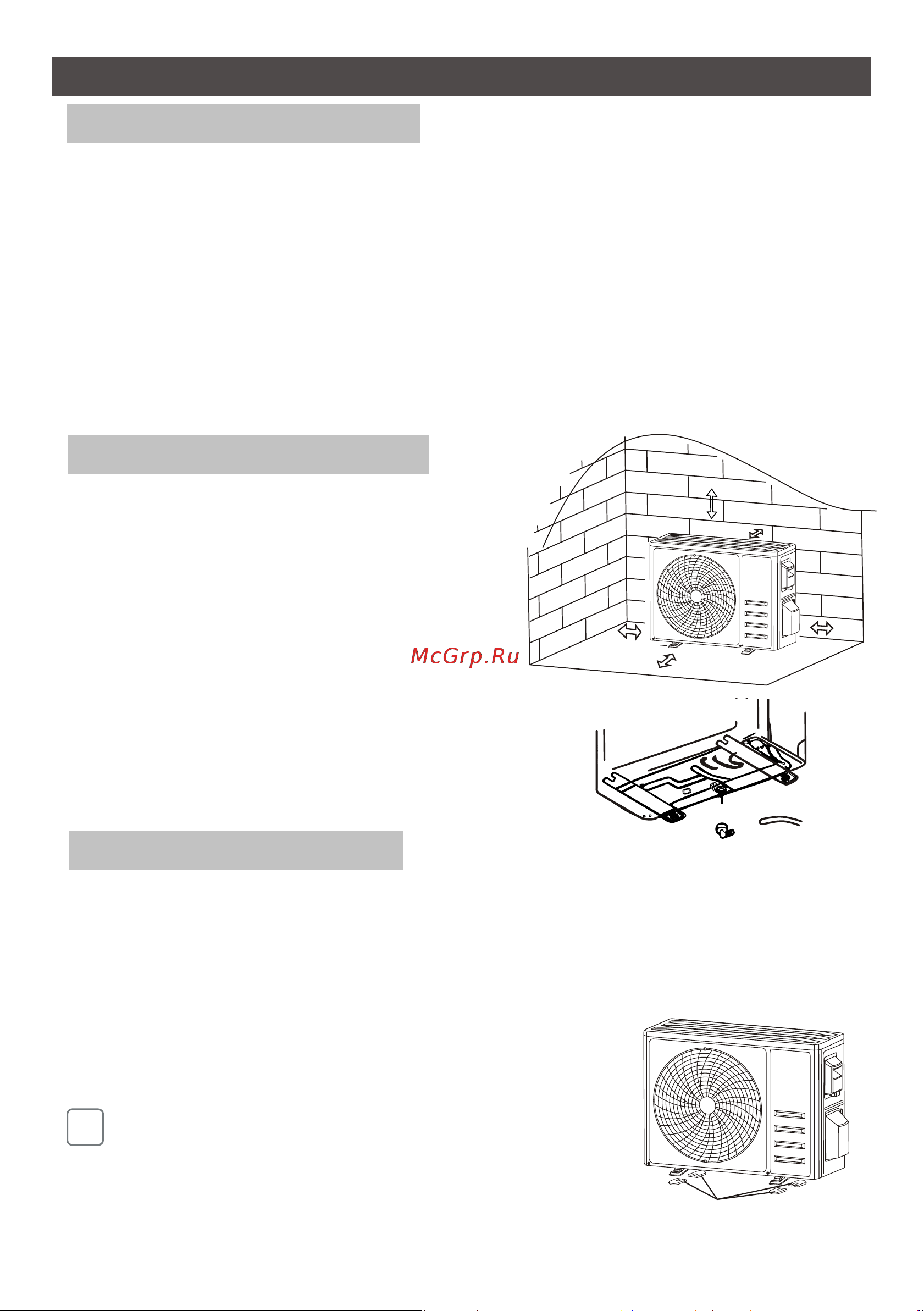

Dantex RK-18SATI/RK-18SATIE [31/45] Монтаж наружного блока
![Dantex RK-09SATI/RK-09SATIE [31/45] Монтаж наружного блока](/views2/1843343/page31/bg1f.png)
При выборе места установки руководствуйтесь следующими правилами:
Не устанавливайте наружный блок вблизи источников тепла, пара или горючего газа. Не
устанавливайте наружный блок в слишком ветреных или пыльных местах.
Выбирайте такое место, где выход воздуха и звук работы не будут мешать соседям.
Избегайте установку наружного блока в местах, где на него будут попадать прямые
солнечные лучи (при необходимости используйте защитный козырек, который не должен
мешать воздушному потоку).
Оставьте свободное пространство вокруг наружного блока, как показано на рисунке, для
свободной циркуляции воздуха.
Установите наружный блок в надежном и прочном месте.
Если наружный блок подвержен вибрации, подложите резиновые виброопоры под ножки
блока.
Дренажный узел
Дренажный шланг
МОНТАЖ НАРУЖНОГО БЛОКА
Не менее
30 см
Over
30cm
Over
50cm
Установка 4 резиновых виброопоры
(необязательно, но желательно)
Во время работы кондиционера в режиме
обогрева на наружном блоке образуется
конденсат.
Для отвода конденсата на дне наружного блока
предусмотрено отверстие.
Установите уплотнительную прокладку на
конец дренажного узла.
Вставьте дренажный узел в отверстие на дне
поддона и поверните на 90°до щелчка для
фиксации на месте.
Подсоедините к дренажному узлу сливной шланг.
Зафиксируйте дренажный шланг таким образом,
чтобы конденсат беспрепятственно стекал (капал),
не попадая при этом на стену здания, балконы и т.д.
другие конструкции.
Руководствуясь установочными размерами наружного блока, отметьте точки установки
дюбелей.
Просверлите отверстия, очистите от бетонной пыли и установите дюбеля или анкеры.
Если возможно, установите 4 резиновых виброопоры на отверстия перед установкой
наружного блока (необязательно). Это уменьшит вибрацию и шум.
Установите основание наружного блока в соответствии с
просверленными отверстиями.
Используйте гаечный ключ, чтобы надежно закрепить
наружный блок болтами.
Шаг 1: Выбор места установки
Не менее
200 см
Не менее
50 см
Шаг 2: Установка дренажного шланга
Шаг 3: Фиксация наружного блока
ПРИМЕЧАНИЕ.
Наружный блок можно закрепить на кронштейне для
настенного монтажа. При этом кронштейн должен
выдерживать вес как минимум в 4 раза превышающий вес
наружного блока.
31
