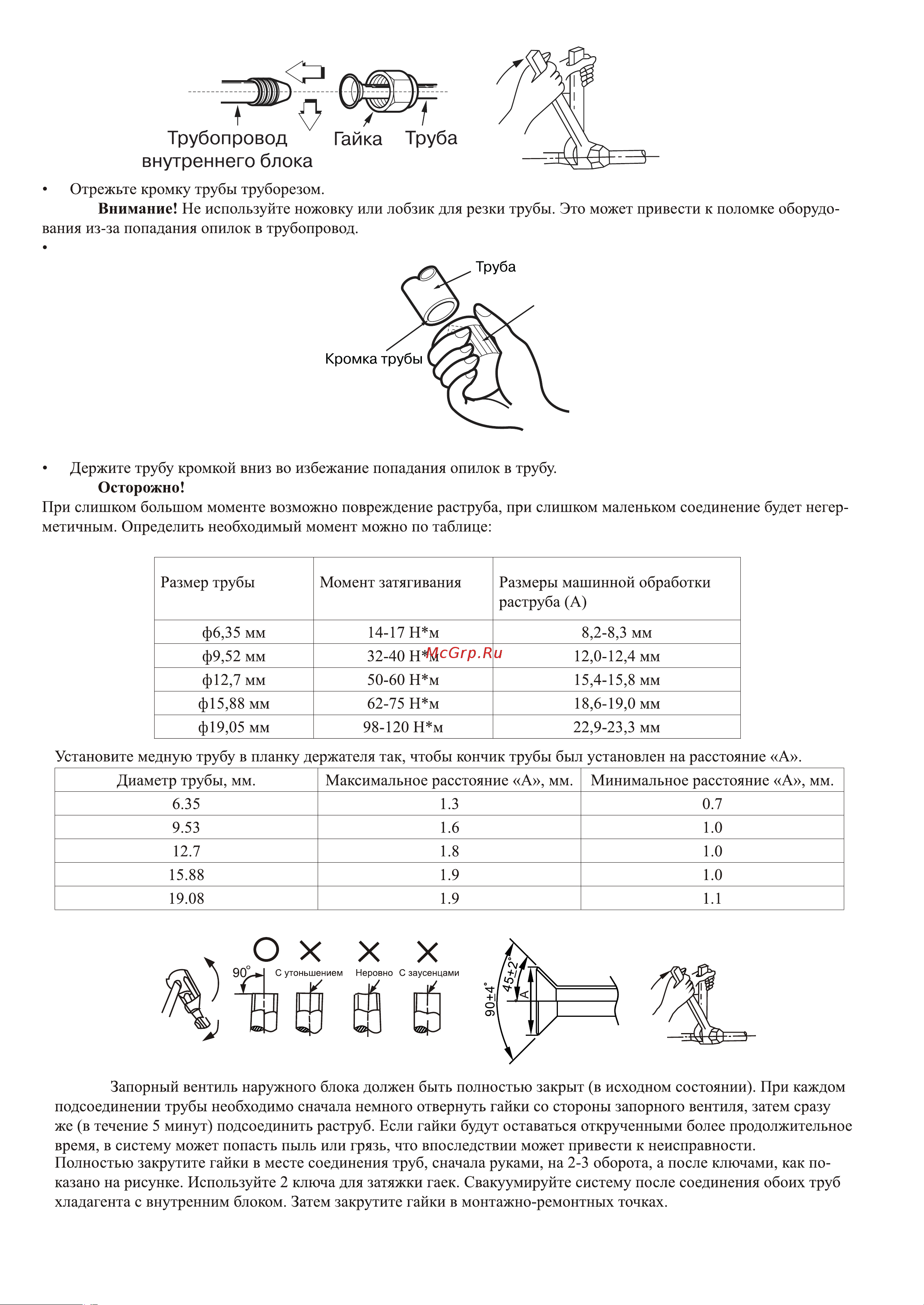

8
Обработайте кромку трубы риммером.
Риммер
....•
;::=i~.
t
◊
1 f
Трубопровод
Гайка
Труба
внутреннего
блока
•
Отрежьте
кромку
трубы
труборезом.
Внимание!
Не
используйте
ножовку
или
лобзик
для
резки
трубы.
Это
может
привести
к
поломке
оборудо
вания
из-за
попадания
опилок
в
трубопровод.
Труба
Кромка
трубы
•
Держите
трубу
кромкой
вниз
во
избежание
попадания
опилок
в
трубу.
Осторожно!
При
слишком
большом
моменте
возможно
повреждение
раструба,
при
слишком
маленьком
соединение
будет
негер
метичным.
Определить
необходимый
момент
можно
по
таблице:
Размер
трубы
Момент
затягивания
Размеры
машинной
обработки
раструба
(А)
ф6,35
мм
14-17
Н*м
8,2-8,3
мм
ф9,52
мм
32-40
Н*м
12,0-12,4
мм
ф12,7
мм
50-60
Н*м
15,4-15,8
мм
ф15,88
мм
62-75
Н*м
18,6-19,0
мм
ф19,05
мм
98-120
Н*м
22,9-23,3
мм
Установите
медную
трубу
в
планку
держателя
так,
чтобы
кончик
трубы
был
установлен
на
расстояние
«А».
Диаметр
трубы,
мм.
Максимальное
расстояние
«А»,
мм.
Минимальное
расстояние
«А»,
мм.
6.35
1.3
0.7
9.53 1.6 1.0
12.7 1.8 1.0
15.88 1.9 1.0
19.08 1.9
1.1
Запорный
вентиль
наружного
блока
должен
быть
полностью
закрыт
(в
исходном
состоянии).
При
каждом
подсоединении
трубы
необходимо
сначала
немного
отвернуть
гайки
со
стороны
запорного
вентиля,
затем
сразу
же
(в
течение
5
минут)
подсоединить
раструб.
Если
гайки
будут
оставаться
открученными
более
продолжительное
время,
в
систему
может
попасть
пыль
или
грязь,
что
впоследствии
может
привести
к
неисправности.
Полностью
закрутите
гайки
в
месте
соединения
труб,
сначала
руками,
на
2-3
оборота,
а
после
ключами,
как
по
казано
на
рисунке.
Используйте
2
ключа
для
затяжки
гаек.
Свакуумируйте
систему
после
соединения
обоих
труб
хладагента
с
внутренним
блоком.
Затем
закрутите
гайки
в
монтажно-ремонтных
точках.
