Dantex RK-M07C2N [12/67] Внутренние блоки
![Dantex RK-M09C2N [12/67] Внутренние блоки](/views2/1843590/page12/bgc.png)

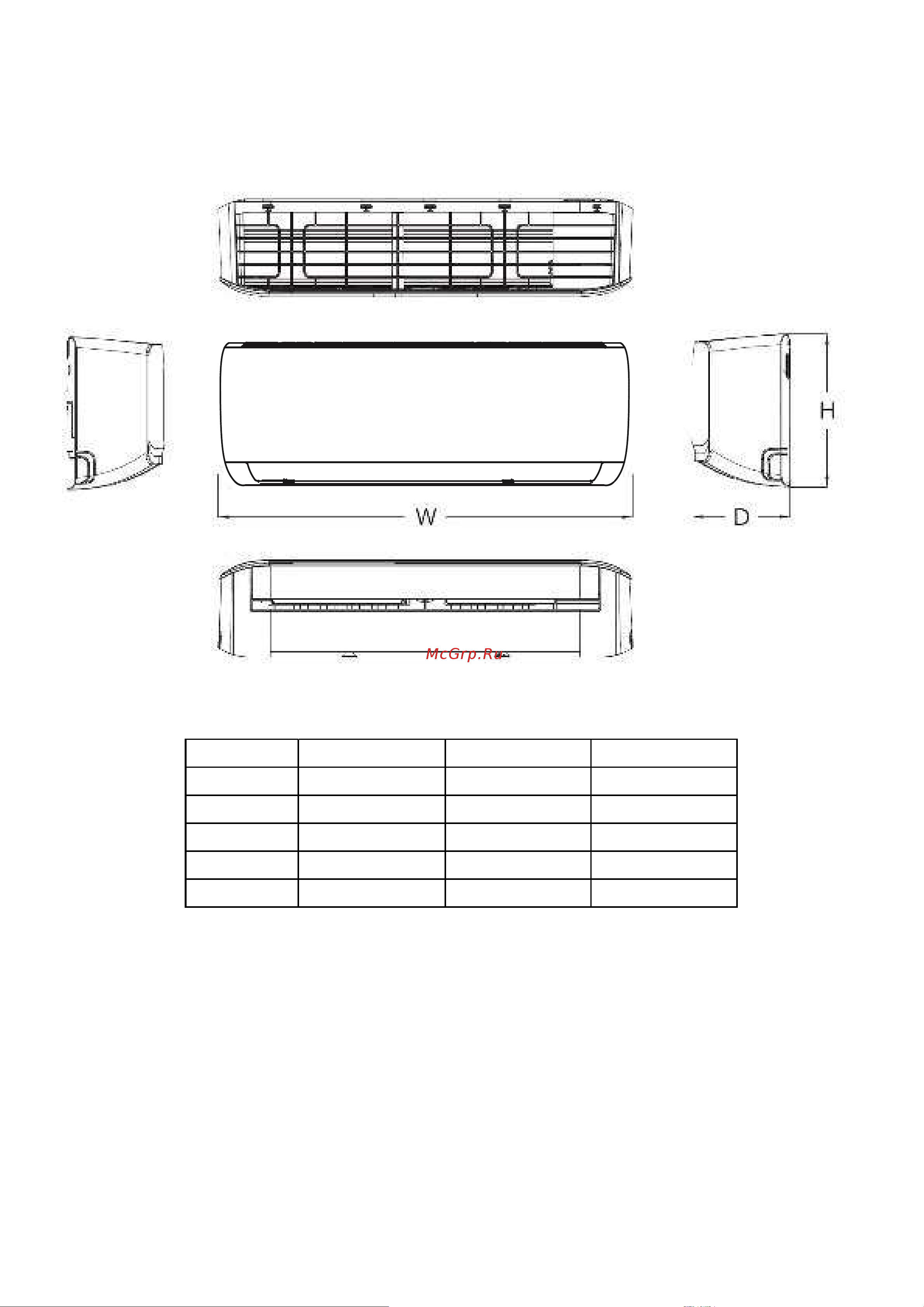

ГАБАРИТНЫЕ РАЗМЕРЫ
ВНУТРЕННИЕ БЛОКИ
Настенные внутренние блоки RK-M07CN - RK-M24CN:
12
Модель
W D H
RK-M07C2N
805 194 285
RK-M09C2N
715 195 285
RK-M12C2N
805 194 285
RK-M18C2N
958 302 213
RK-M24C2N
1038 325 220
