Замена шлифовального круга.
Для обеспечения безопасности перед регулировкой и техническим обслуживанием заточного
станка следует установить переключатель в выключенное положение и вытащить вилку из
розетки. В случае износа, обрезания или повреждения электрического шнура немедленно
заменить его.
Проверка круга
Перед заменой шлифовального круга выполнит ь простую проверку сменного круга :
1. Протянуть
веревку
через
отверстие шлифовального круга и подвес ить круг, удерживая
веревку.
2. Обстучать
круг
при помощи куска дерева или деревянного болта .
Исправный круг
имеет «чистый
звук», поврежденный – «глухой». Круги, не
издающие
«чистый звук», не должны использоваться. Внутренний
дефект
может
быть
не
выявлен
только при визуальном осмотре. Проверка круга может также не выявить наличие
внутренних трещин или пустот.
Для замены круга (см. рис. 4)
1. Отключить
заточный станок от источника питания
2. Ослабить
предохранительные щитки (2) и опорные ножи (4) и отодвинуть их от круга
3. Снять защитный кожух шлифовального круга с помощью крестообразной отвертки или
отвертки для болтов с плоской головкой.
4. Закрепить круг, крепко удерживая противоположный круг.
5. Отвинтить гайку круга (A) с помощью гаечного ключа на 1 дюйм
Примечание: чтобы ослабить стопорную гайку н а правом шлифовальном круге,
повернуть
ее против часовой стрелки, а чтобы ослабить стопорную гайку на левом
шлифовальном круге – по часовой стрелке.
6. Снять внешний фланец (B) и круг (C)
7. Очистить фланцы. Проверить
фланцы, чтобы убедиться в том, что
они ровные.
Использование деформированных фланцев шлифовального круга приведет к появлению
вибраций круга.
8. Установить
внутренний
фланец (D), круг (C), внешний фланец (B) и гайку (A) на шпиндель
(E). Затянуть
гайку. Не допускать чрезмерной затяжки. Это может вызвать образование
трещин на шлифовальном круге.

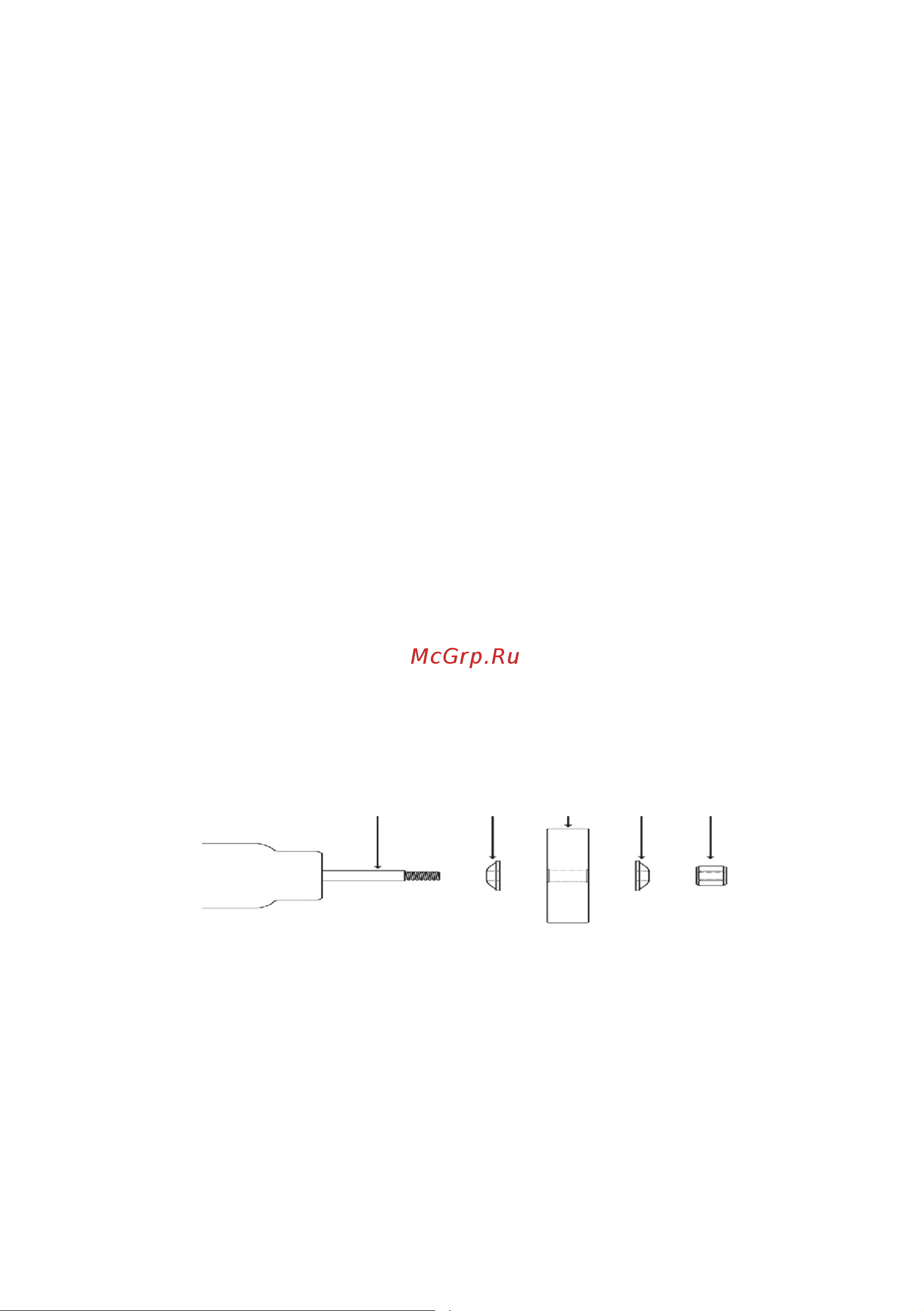

Рис 4
Шпиндель Е
Внутренний
фланец (D)
Круг (С)
Внешний
фланец (В)
Гайка (А)
